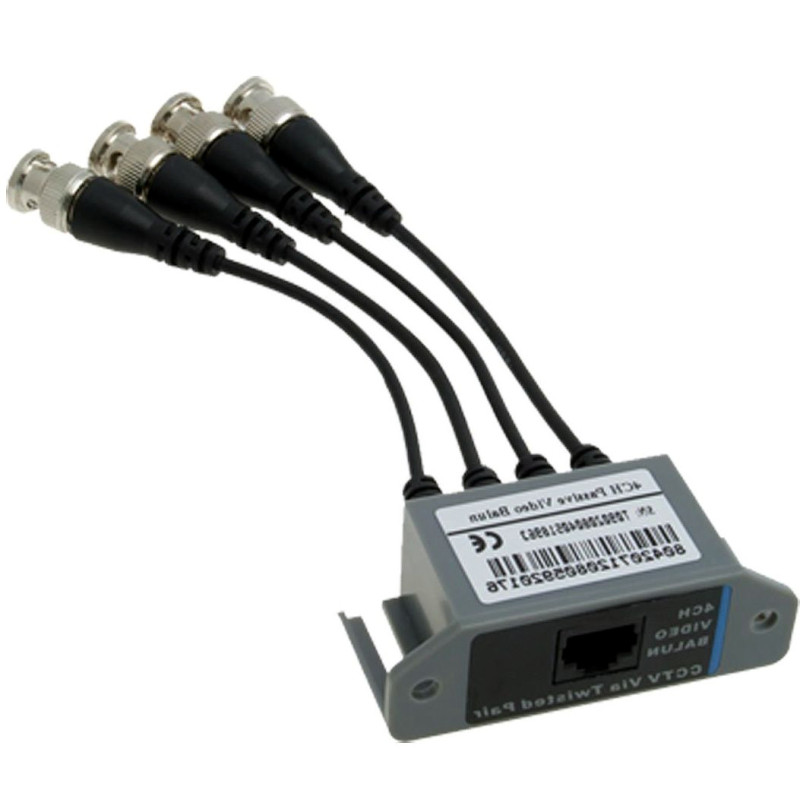

Trasformatore VIDEO su doppino intrecciato 4 canali Telecamere industriali CCTV UTP RJ45 Cavo di rete

Modello: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Portata di trasmissione fino a 600m
• Costruzione solida
• I cavi facilitano il collegamento dei dispositivi

Descrizione

Il trasformatore è progettato per trasmettere il segnale video da quattro telecamere utilizzando un cavo a doppino intrecciato. Il dispositivo adatta l'impedenza del cavo coassiale da 75 OHM all'impedenza del cavo bilanciato, garantendo la trasmissione del segnale video fino a 600m (cavo a doppino intrecciato di categoria 5). Il trasformatore è un dispositivo passivo che non richiede alimentazione. Per costruire un percorso di trasmissione completo sono necessari due dispositivi di questo tipo.

Specifica

Parametri del trasformatore

Portata: 600 m

Intervallo di tensione in ingresso/uscita: 75 OHM (CVBS) 1 Vpp

Attenuazione di inserzione: -0.5 dB (per f=5 Mhz)

Intervallo di banda video: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Impedenza ingresso/uscita coassiale: 75 OHM

Impedenza ingresso/uscita bilanciato: 100 OHM

Separazione tra gli ingressi: -50dB

Tipo di connettore ingresso/uscita coassiale: 4x spina BNC

Tipo di connettore ingresso/uscita bilanciato: RJ-45 (8-pin, 4 coppie)

Temp. di esercizio / umidità rel.: -20st C ... +55st C / <95%

Alloggiamento

Materiale di fabbricazione: plastica spessa

Colore: grigio

Fissaggi aggiuntivi facilitano il montaggio ad es. alla parete

Contenuto del set

Trasformatore

Manuale d'uso

Confezione in cartone

Certificati e standard

CE, RoHS

Dimensioni, Peso

Dimensioni prodotto: 35 x 75 x 25 mm (Prof. x Largh. x Alt.)

Dimensioni imballaggio: 100 x 60 x 60 mm (Prof. x Largh. x Alt.)

Peso del prodotto: 120 g

Peso con imballaggio: 130 g

Download

• Manuale utente
• Dichiarazione CE
• CONFORMITÀ SICUREZZA
