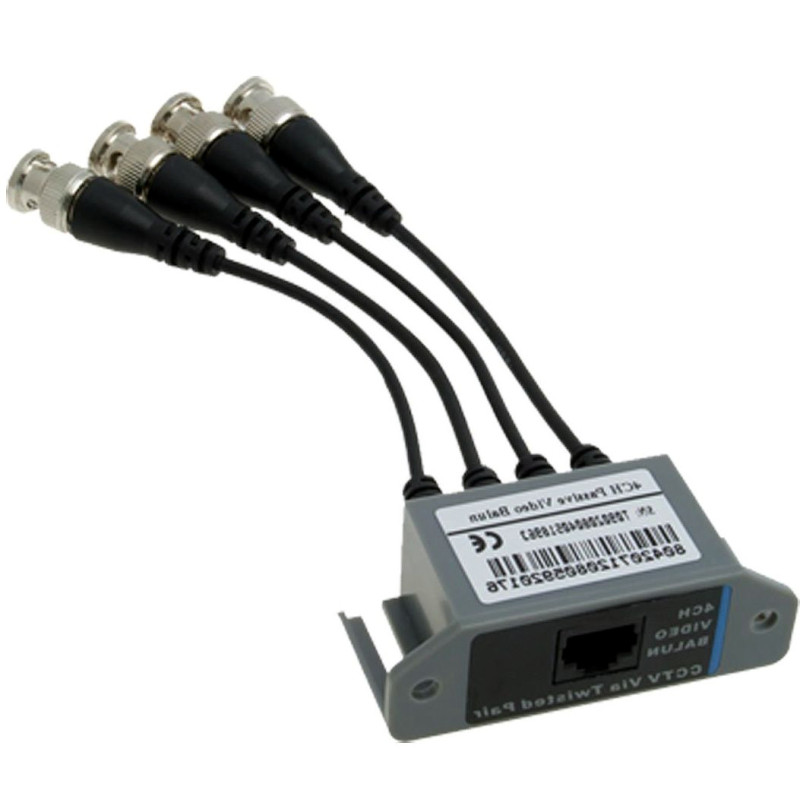

VIDEO-transformator via getwist paar 4 kanalen CCTV industriële camera's UTP RJ45 netwerkkabel

Model: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Transmissiebereik tot 600m
• Solide uitvoering
• De kabels vergemakkelijken het aansluiten van apparaten

Beschrijving

De transformator is ontworpen voor de overdracht van videosignalen van vier camera's met behulp van een getwiste netwerkkabel. Het apparaat past de impedantie van de 75 OHM coaxkabel aan de impedantie van de gebalanceerde kabel aan, wat een videosignaaloverdracht tot 600m mogelijk maakt (getwiste kabel van categorie 5). De transformator is een passief apparaat dat geen voeding vereist. Om een volledig transmissiepad te bouwen zijn twee van dergelijke apparaten vereist.

Specificatie

Parameters van de transformator

Bereik: 600 m

Ingangs-/uitgangsspanningsbereik: 75 OHM (CVBS) 1 Vpp

Doorgangsverzwakking: -0.5 dB (voor f=5 Mhz)

Videobandbreedte: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Impedantie coax-in/uit: 75 OHM

Impedantie gebalanceerde in/uit: 100 OHM

Scheiding tussen ingangen: -50dB

Type coax-in/uit-connector: 4x BNC-stekker

Type gebalanceerde in/uit-connector: RJ-45 (8-pins, 4 paren)

Bedrijfstemp. / relatieve vochtigheid: -20st C ... +55st C / <95%

Behuizing

Materiaal: dik plastic

Kleur: grijs

Extra bevestigingen vergemakkelijken de montage, bijv. aan de muur

Inhoud van de set

Transformator

Gebruiksaanwijzing

Kartonnen verpakking

Certificaten en normen

CE, RoHS

Afmetingen, Gewicht

Productafmetingen: 35 x 75 x 25 mm (D x B x H)

Afmetingen verpakking: 100 x 60 x 60 mm (D x B x H)

Gewicht van het product: 120 g

Gewicht inclusief verpakking: 130 g
