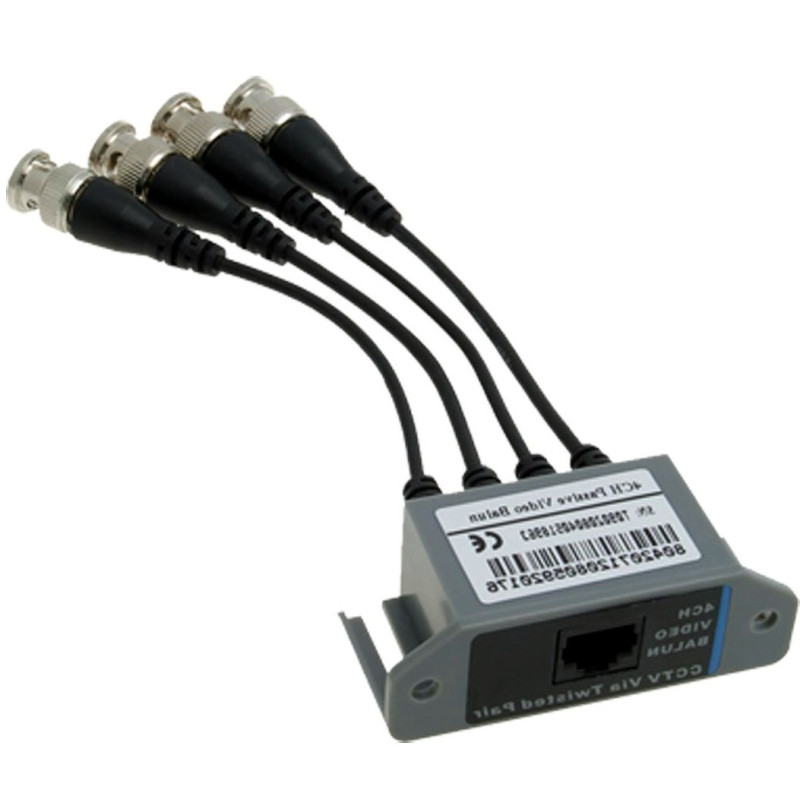

Transformateur VIDEO par paire torsadée 4 canaux caméras de surveillance CCTV UTP RJ45 câble réseau

Modèle : ACTii AC2051

EAN : 6931240020517 SKU : 2051987631

• Portée de transmission jusqu'à 600m
• Construction robuste
• Les câbles facilitent la connexion des appareils

Description

Le transformateur est conçu pour la transmission du signal vidéo de quatre caméras via un câble à paire torsadée. L'appareil adapte l'impédance du câble coaxial de 75 OHM à l'impédance du câble symétrique, assurant la transmission du signal vidéo jusqu'à 600m (paire torsadée de catégorie 5). Le transformateur est un appareil passif ne nécessitant pas d'alimentation. Pour établir une voie de transmission complète, deux appareils de ce type sont nécessaires.

Spécifications

Paramètres du transformateur

Portée : 600 m

Plage de tension entrée/sortie : 75 OHM (CVBS) 1 Vpp

Atténuation de passage : -0.5 dB (pour f=5 Mhz)

Plage de bande vidéo : 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz) : 50 dB

Impédance entrée/sortie coaxiale : 75 OHM

Impédance entrée/sortie symétrique : 100 OHM

Séparation entre les entrées : -50dB

Type de connecteur entrée/sortie coaxial : 4x connecteur BNC

Type de connecteur entrée/sortie symétrique : RJ-45 (8-pin, 4 paires)

Temp. de fonctionnement / humidité relative : -20°C ... +55°C / <95%

Boîtier

Matériau : plastique épais

Couleur : gris

Des fixations supplémentaires facilitent le montage, par exemple sur un mur

Contenu du kit

Transformateur

Manuel d'utilisation

Emballage en carton

Certificats et normes

CE, RoHS

Dimensions, Poids

Dimensions du produit : 35 x 75 x 25 mm (P x L x H)

Dimensions de l'emballage : 100 x 60 x 60 mm (P x L x H)

Poids du produit : 120 g

Poids avec emballage : 130 g

Téléchargements

• Manuel d'utilisation
• Déclaration CE
• CONFORMITÉ SÉCURITÉ
