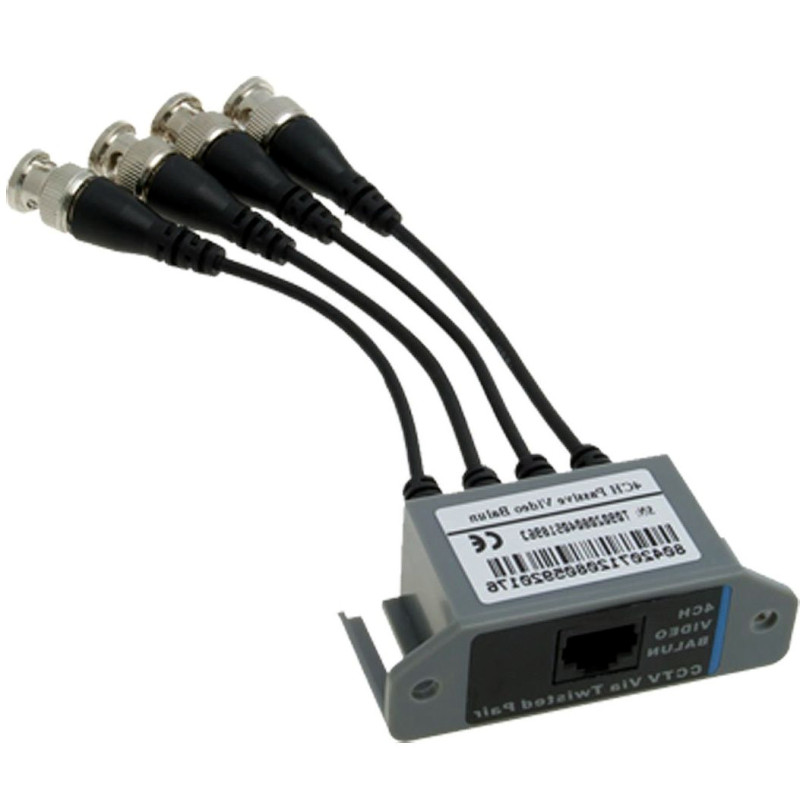

VIDEO-muunnin kierretylle parille 4 kanavaa CCTV-teollisuuskamerat UTP RJ45 verkkokaapeli

Malli: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Lähetysalue jopa 600m
• Vankka rakenne
• Kaapelit helpottavat laitteiden liittämistä

Kuvaus

Muunnin on tarkoitettu videosignaalin siirtämiseen neljästä kamerasta verkkokaapelilla. Laite sovittaa 75 OHMin koaksiaalikaapelin impedanssin symmetrisen kaapelin impedanssiin, mikä varmistaa videosignaalin siirron jopa 600 metriin asti (kategorian 5 verkkokaapeli). Muunnin on passiivinen laite, joka ei vaadi virtalähdettä. Täydellisen signaalinsiirtoreitin rakentamiseen tarvitaan kaksi tällaista laitetta.

Tekniset tiedot

Muuntimen parametrit

Kantama: 600 m

Tulo-/lähtöjännitealue: 75 OHM (CVBS) 1 Vpp

Läpäisyvaimennus: -0.5 dB (f=5 Mhz)

Videosignaalin kaistanleveys: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Koaksiaalinen tulo-/lähtöimpedanssi: 75 OHM

Symmetrinen tulo-/lähtöimpedanssi: 100 OHM

Erottelu tulojen välillä: -50dB

Koaksiaaliliittimen tyyppi: 4xBNC-urosliitin

Symmetrisen liittimen tyyppi: RJ-45 (8-pin, 4 paria)

Käyttölämpötila / suhteellinen kosteus: -20 C ... +55 C / <95%

Kotelo

Materiaali: paksu muovi

Väri: harmaa

Lisäkiinnikkeet helpottavat kiinnitystä esimerkiksi seinään

Sarjan sisältö

Muunnin

Käyttöohje

Pahvipakkaus

Sertifikaatit ja standardit

CE, RoHS

Mitat, Paino

Tuotteen mitat: 35 x 75 x 25 mm (S x L x K)

Pakkauksen mitat: 100 x 60 x 60 mm (S x L x K)

Tuotteen paino: 120 g

Paino pakkauksen kanssa: 130 g
