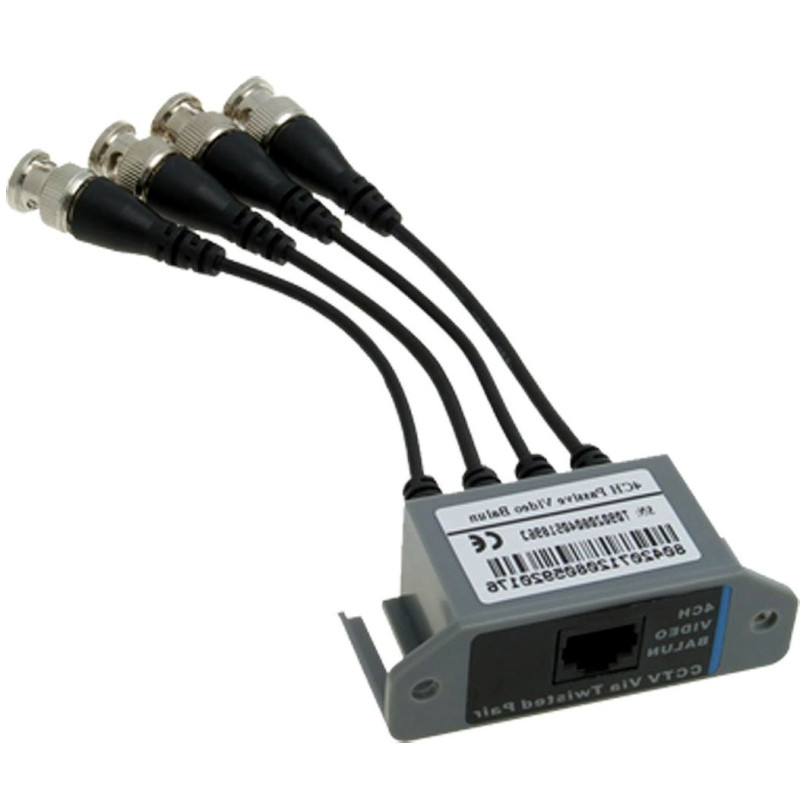

Video-Transformator für Twisted-Pair 4 Kanäle CCTV Industrie-Kameras UTP RJ45 Netzwerkkabel

Modell: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Übertragungsreichweite bis zu 600m
• Robuste Ausführung
• Kabel erleichtern den Anschluss der Geräte

Beschreibung

Der Transformator ist für die Übertragung des Videosignals von vier Kameras über ein Twisted-Pair-Netzwerkkabel ausgelegt. Das Gerät passt die Impedanz eines 75-OHM-Koaxialkabels an die Impedanz einer symmetrischen Leitung an und ermöglicht so eine Videosignalübertragung von bis zu 600 m (Kategorie-5-Twisted-Pair-Kabel). Der Transformator ist ein passives Gerät, das keine Stromversorgung benötigt. Um einen vollständigen Signalübertragungsweg aufzubauen, werden zwei solcher Geräte benötigt.

Spezifikation

Transformatorparameter

Reichweite: 600 m

Ein-/Ausgangsspannungsbereich: 75 OHM (CVBS) 1 Vpp

Durchgangsdämpfung: -0.5 dB (für f=5 Mhz)

Videobandbreite: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Koaxialer Ein-/Ausgangswiderstand: 75 OHM

Symmetrischer Ein-/Ausgangswiderstand: 100 OHM

Trennung zwischen den Eingängen: -50dB

Koaxialer Ein-/Ausgangsanschlusstyp: 4x BNC-Stecker

Symmetrischer Ein-/Ausgangsanschlusstyp: RJ-45 (8-Pin, 4 Paare)

Betriebstemp. / relative Feuchtigkeit: -20 C ... +55 C / <95%

Gehäuse

Material: dicker Kunststoff

Farbe: grau

Zusätzliche Halterungen erleichtern die Befestigung, z.B. an der Wand

Set-Inhalt

Transformator

Bedienungsanleitung

Kartonverpackung

Zertifikate und Normen

CE, RoHS

Abmessungen, Gewicht

Produktabmessungen: 35 x 75 x 25 mm (T x B x H)

Verpackungsabmessungen: 100 x 60 x 60 mm (T x B x H)

Produktgewicht: 120 g

Gewicht inklusive Verpackung: 130 g
