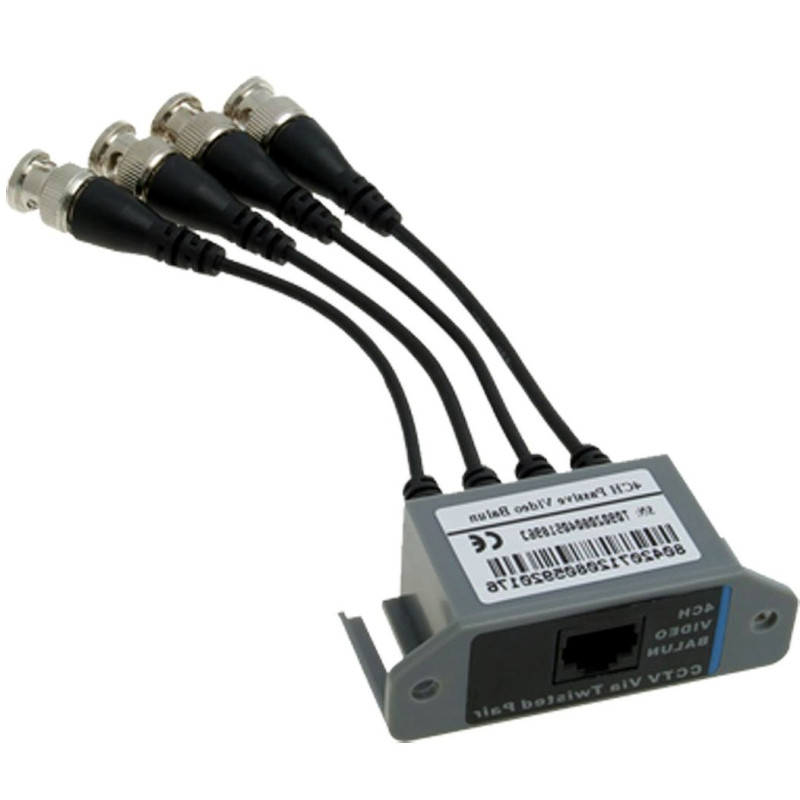

VIDEO-transformator via tvunnet par 4 kanaler CCTV industrielle kameraer UTP RJ45 nettverkskabel

Modell: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Overføringsrekkevidde opptil 600m
• Solid utførelse
• Kabler forenkler tilkobling av enheter

Beskrivelse

Transformator er beregnet for overføring av videosignal fra fire kameraer ved hjelp av en nettverkskabel. Enheten tilpasser impedansen til en 75 OHM koaksialkabel til impedansen til en balansert kabel, noe som sikrer videooverføring opptil 600m (kategori 5 nettverkskabel). Transformatoren er en passiv enhet som ikke krever strømforsyning. For å bygge en fullstendig signaloverføringskanal kreves to slike enheter.

Spesifikasjon

Transformatorparametre

Rekkevidde: 600 m

Inngangs-/utgangsspenningsområde: 75 OHM (CVBS) 1 Vpp

Passasjedemping: -0.5 dB (for f=5 Mhz)

Videobåndbredde: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Koaksial inngangs-/utgangsimpedans: 75 OHM

Balansert inngangs-/utgangsimpedans: 100 OHM

Separasjon mellom innganger: -50dB

Type koaksial inngangs-/utgangskontakt: 4xBNC-plugg

Type balansert inngangs-/utgangskontakt: RJ-45 (8-pinners, 4 par)

Driftstemp. / relativ fuktighet: -20st C ... +55st C / <95%

Kabinett

Materiale: tykk plast

Farge: grå

Ekstra fester gjør det enkelt å montere, f.eks. på en vegg

Settets innhold

Transformator

Bruksanvisning

Kartonkemballasje

Sertifikater og standarder

CE, RoHS

Dimensjoner, Vekt

Produktdimensjoner: 35 x 75 x 25 mm (Dybde x Bredde x Høyde)

Emballasjedimensjoner: 100 x 60 x 60 mm (Dybde x Bredde x Høyde)

Produktvekt: 120 g

Vekt med emballasje: 130 g
