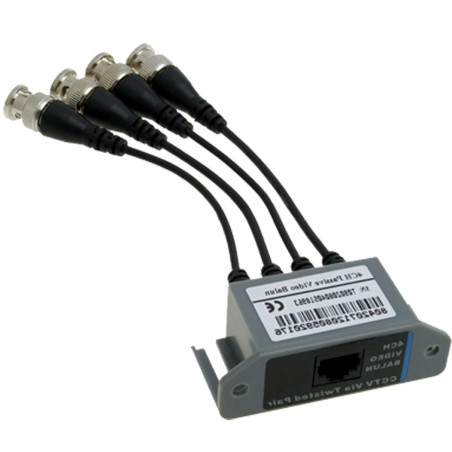

VIDEO transformatorius vytos poros kabeliui 4 kanalų CCTV pramoninės kameros UTP RJ45 tinklo kabelis

Modelis: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Perdavimo nuotolis iki 600m
• Tvirta konstrukcija
• Kabeliai palengvina įrenginių prijungimą

Aprašymas

Transformatorius skirtas vaizdo signalui iš keturių kamerų perduoti naudojant kompiuterinę vytą porą. Prietaisas suderina 75 OHM koaksialinio kabelio varžą su simetrinio kabelio varža, užtikrindamas vaizdo signalo perdavimą iki 600m (5 kategorijos kompiuterinė vytos poros kabelis). Transformatorius yra pasyvus įrenginys, kuriam nereikia maitinimo. Norint sukurti visą signalo perdavimo kelią, reikalingi du tokie įrenginiai.

Specifikacija

Transformatoriaus parametrai

Nuotolis: 600 m

Įėjimo/išėjimo įtampos diapazonas: 75 OHM (CVBS) 1 Vpp

Pralaidumo slopinimas: -0.5 dB (kai f=5 Mhz)

Vaizdo dažnių juosta: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Koaksialinio įėjimo/išėjimo varža: 75 OHM

Simetrinio įėjimo/išėjimo varža: 100 OHM

Izoliacija tarp įėjimų: -50dB

Koaksialinio įėjimo/išėjimo jungties tipas: 4xBNC kištukas

Simetrinio įėjimo/išėjimo jungties tipas: RJ-45 (8 kontaktų, 4 poros)

Darbinė temperatūra / santykinė drėgmė: -20st C ... +55st C / <95%

Korpusas

Medžiaga: storas plastikas

Spalva: pilka

Papildomi tvirtinimai palengvina montavimą, pvz.: prie sienos

Rinkinio turinys

Transformatorius

Naudojimo instrukcija

Kartoninė pakuotė

Sertifikatai ir standartai

CE, RoHS

Matmenys, Svoris

Gaminio matmenys: 35 x 75 x 25 mm (Gylis x Plotis x Aukšt.)

Pakuotės matmenys: 100 x 60 x 60 mm (Gylis x Plotis x Aukšt.)

Gaminio svoris: 120 g

Svoris su pakuote: 130 g
