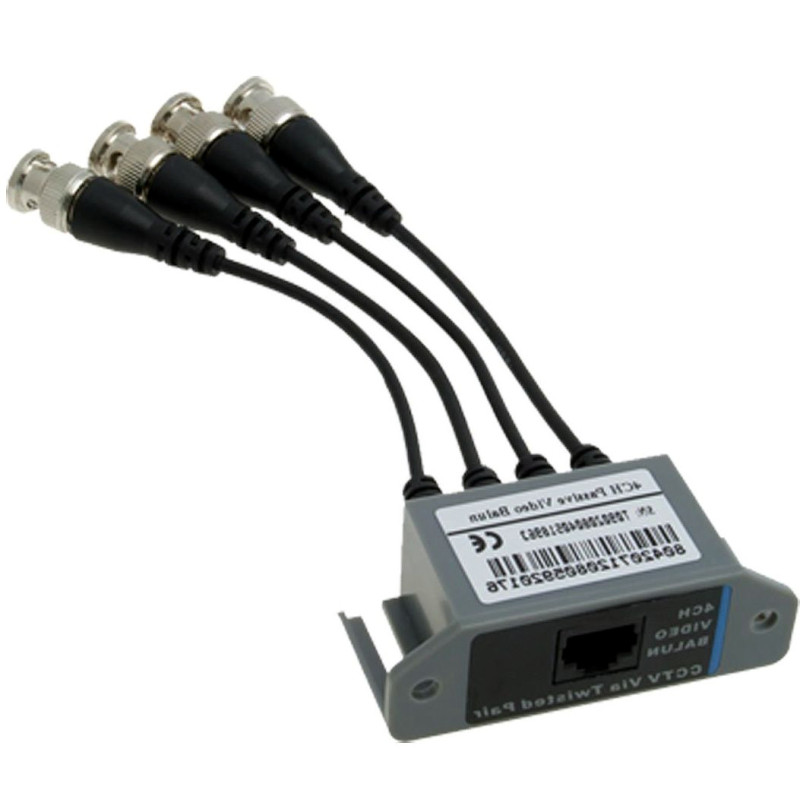

VIDEO transformators vītā pāra kabelim 4 kanāli Rūpnieciskās kameras CCTV UTP RJ45 Tīkla kabelis

Modelis: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Pārraides attālums līdz 600m
• Solīda izgatavošana
• Vadi atvieglo ierīču pieslēgšanu

Apraksts

Transformators ir paredzēts video signāla pārraidīšanai no četrām kamerām, izmantojot datora vīto pāri. Ierīce pielāgo 75 OHM koaksiālā kabeļa pretestību simetriskā vada pretestībai, nodrošinot video signāla pārraidi līdz 600m (5. kategorijas datora vītais pāris). Transformators ir pasīva ierīce, kurai nav nepieciešama strāvas padeve. Lai izveidotu pilnu signāla pārraides ceļu, ir nepieciešamas divas šādas ierīces.

Specifikācija

Transformatora parametri

Attālums: 600 m

Ievades/izvades sprieguma diapazons: 75 OHM (CVBS) 1 Vpp

Caurlaides vājinājums: -0.5 dB (pie f=5 Mhz)

Video joslas diapazons: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Koaksiālās ieejas/izejas pretestība: 75 OHM

Simetriskās ieejas/izejas pretestība: 100 OHM

Atdalīšana starp ieejām: -50dB

Koaksiālā ieejas/izejas savienotāja tips: 4x BNC spraudnis

Simetriskā ieejas/izejas savienotāja tips: RJ-45 (8-pin, 4 pāri)

Darba temp. / relatīvais mitrums: -20 C ... +55 C / <95%

Korpuss

Materiāls: bieza plastmasa

Krāsa: pelēka

Papildu stiprinājumi atvieglo piestiprināšanu, piemēram, pie sienas

Komplekta saturs

Transformators

Lietošanas instrukcija

Kartona iepakojums

Sertifikāti un standarti

CE, RoHS

Izmēri, Svars

Produkta izmēri: 35 x 75 x 25 mm (Dz. x Plat. x Aug.)

Iepakojuma izmēri: 100 x 60 x 60 mm (Dz. x Plat. x Aug.)

Produkta svars: 120 g

Svars ar iepakojumu: 130 g

Lejupielādei

• Lietotāja rokasgrāmata
• CE deklarācija
• DROŠĪBAS ATBILSTĪBA
