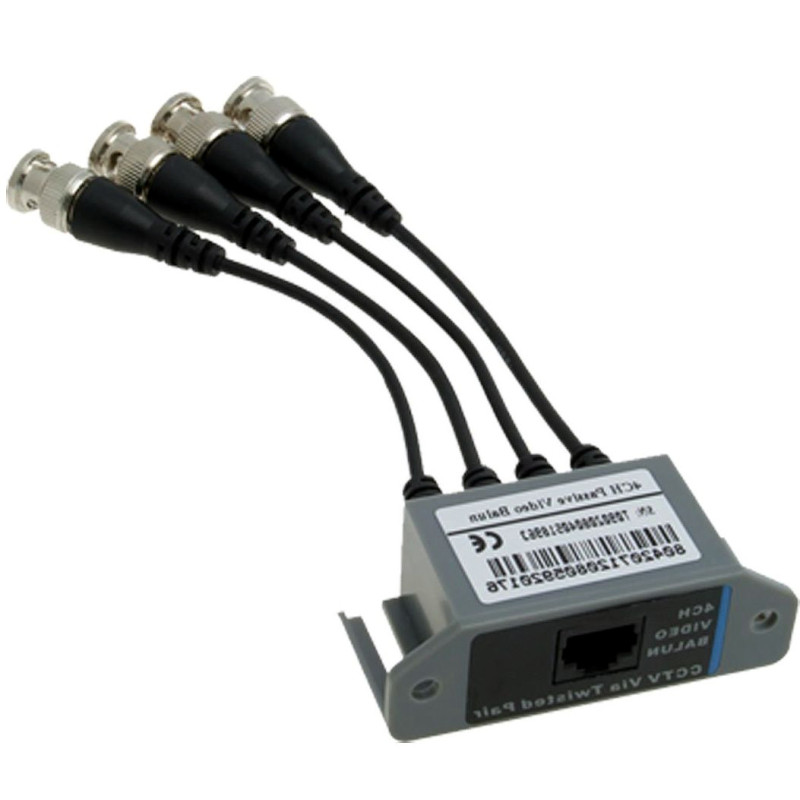

VIDEO transformátor pro kroucenou dvojlinku 4 kanály průmyslové kamery CCTV UTP RJ45 síťový kabel

Model: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Dosah přenosu až 600 m
• Solidní provedení
• Kabely usnadňují připojení zařízení

Popis

Transformátor je určen pro přenos obrazového signálu ze čtyř kamer pomocí kroucené dvojlinky. Zařízení přizpůsobuje impedanci koaxiálního kabelu 75 OHM impedanci symetrického kabelu, což zajišťuje přenos obrazového signálu až na 600 m (kroucená dvojlinka kategorie 5). Transformátor je pasivní zařízení, které nevyžaduje napájení. Pro vybudování kompletní přenosové trasy signálu jsou vyžadována dvě taková zařízení.

Specifikace

Parametry transformátoru

Dosah: 600 m

Rozsah vstupního/výstupního napětí: 75 OHM (CVBS) 1 Vpp

Průchozí útlum: -0.5 dB (pro f=5 Mhz)

Šířka pásma videa: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Impedance koaxiálního vstupu/výstupu: 75 OHM

Impedance symetrického vstupu/výstupu: 100 OHM

Separace mezi vstupy: -50dB

Typ koaxiálního konektoru vstupu/výstupu: 4x konektor BNC

Typ symetrického konektoru vstupu/výstupu: RJ-45 (8-pin, 4 páry)

Provozní teplota / relativní vlhkost: -20 st C ... +55 st C / <95%

Pouzdro

Materiál: silný plast

Barva: šedá

Dodatečné úchyty usnadňují připevnění např. ke stěně

Obsah sady

Transformátor

Uživatelská příručka

Kartonový obal

Certifikáty a normy

CE, RoHS

Rozměry, hmotnost

Rozměry produktu: 35 x 75 x 25 mm (hloubka x šířka x výška)

Rozměry balení: 100 x 60 x 60 mm (hloubka x šířka x výška)

Hmotnost produktu: 120 g

Hmotnost s balením: 130 g
