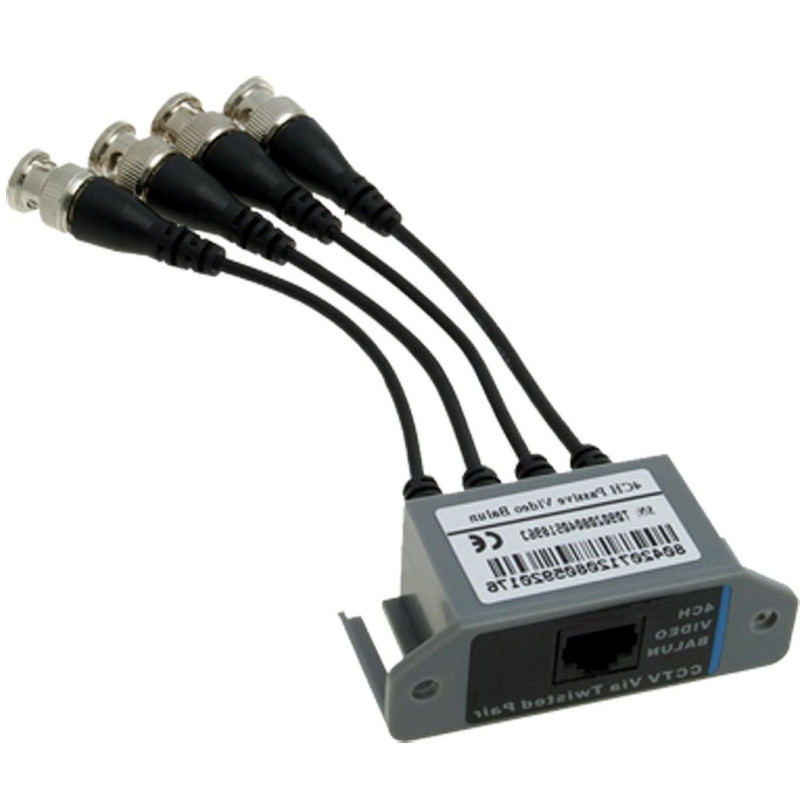

VIDEO transformátor cez krútenú dvojlinku 4 kanály Priemyselné kamery CCTV UTP RJ45 Sieťový kábel

Model: ACTii AC2051

EAN: 6931240020517 SKU: 2051987631

• Dosah prenosu do 600m
• Solídne spracovanie
• Káble uľahčujú pripojenie zariadení

Popis

Transformátor je určený na prenos video signálu zo štyroch kamier pomocou počítačovej krútenej dvojlinky. Zariadenie prispôsobuje impedanciu koaxiálneho kábla 75 OHM impedancii symetrického vedenia, čím zabezpečuje prenos video signálu do 600m (počítačová krútená dvojlinka kategórie 5). Transformátor je pasívne zariadenie, ktoré nevyžaduje napájanie. Na vytvorenie úplnej dráhy prenosu signálu sú potrebné dve takéto zariadenia.

Špecifikácia

Parametre transformátora

Dosah: 600 m

Rozsah vstupného/výstupného napätia: 75 OHM (CVBS) 1 Vpp

Priebežný útlm: -0.5 dB (pre f=5 Mhz)

Rozsah video pásma: 0-50 Mhz (-3 dB)

CMRR (dB @ 5MHz): 50 dB

Impedancia koaxiálneho vstupu/výstupu: 75 OHM

Impedancia symetrického vstupu/výstupu: 100 OHM

Separácia medzi vstupmi: -50dB

Typ koaxiálneho konektora vstup/výstup: 4x BNC konektor

Typ symetrického konektora vstup/výstup: RJ-45 (8-pin, 4 páry)

Prevádzková teplota / relatívna vlhkosť: -20 st. C ... +55 st. C / <95%

Puzdro

Materiál: hrubý plast

Farba: sivá

Dodatočné úchyty uľahčujú pripevnenie napr. na stenu

Obsah súpravy

Transformátor

Návod na obsluhu

Kartónový obal

Certifikáty a normy

CE, RoHS

Rozmery, Hmotnosť

Rozmery produktu: 35 x 75 x 25 mm (Hĺb. x Šír. x Výš.)

Rozmery balenia: 100 x 60 x 60 mm (Hĺb. x Šír. x Výš.)

Hmotnosť produktu: 120 g

Hmotnosť s obalom: 130 g

Na stiahnutie

• Návod na použitie
• Vyhlásenie CE
• BEZPEČNOSTNÁ ZHODA
