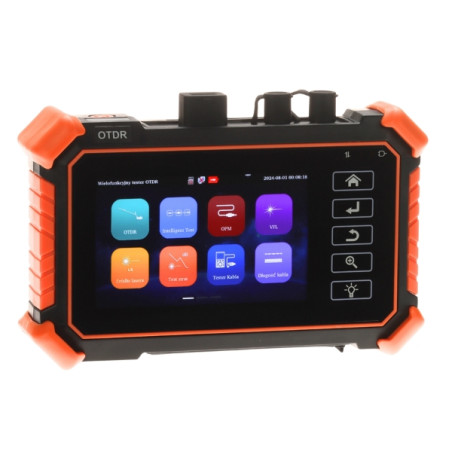

Оптичний рефлектометр OTDR вимірювач оптичної потужності мережевий тестер RJ45 VFL PING 4-дюймовий сенсорний

Модель: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Багатофункціональний оптичний рефлектометр OTDR (1310/1550 нм)
• Вбудований вимірювач оптичної потужності (OPM) та джерело світла (OLS)
• Візуальний локатор пошкоджень волокна (VFL)
• Тестер кабелів RJ45/UTP з функцією TDR (до 600 м)
• Мережеві інструменти: PING-тест та сканування IP-адрес
• Інтуїтивний 4-дюймовий кольоровий сенсорний екран
• Функція 'Event Map' – графічне представлення подій на лінії
• Створення професійних звітів вимірювань у форматі PDF
• Акумуляторне живлення Li-Poly 4000 мАг із зарядкою через USB-C
• Інтегрований світлодіодний ліхтарик та практичний чохол у комплекті

Опис

Оптичний рефлектометр CS-R3-40H — це сучасний і компактний діагностичний пристрій, який є необхідним елементом оснащення кожного професійного інсталятора волоконно-оптичних та мідних мереж. Цей продукт інтегрує функції багатьох вимірювальних інструментів в одному зручному корпусі, що значно покращує роботу в польових умовах. Головним завданням пристрою є діагностика волоконно-оптичних ліній (OTDR) на довжинах хвиль 1310 нм та 1550 нм, що дозволяє точно локалізувати пошкодження, вигини волокон, а також вимірювати втрати на зварюваннях та з'єднувачах на вражаючій відстані до 200 кілометрів.

Перевагою моделі CS-R3-40H є оснащення її точним вимірювачем оптичної потужності (OPM), стабілізованим джерелом світла (OLS) та візуальним локатором пошкоджень (VFL) високої чутливості. Крім того, пристрій пропонує широкий набір інструментів для перевірки мереж Ethernet та структурованих кабельних систем. Користувач має в розпорядженні тестер крученої пари RJ45, функцію PING-тесту та сканування IP-адрес, що дозволяє миттєво перевіряти з'єднання в системах IP-моніторингу або LAN-мережах.

Сучасний 4-дюймовий сенсорний екран забезпечує інтуїтивне керування, подібне до смартфона, що в поєднанні з функцією графічної карти подій (event map) дозволяє легко інтерпретувати результати вимірювань навіть менш досвідченим технікам. Пристрій живиться від ефективного літій-полімерного акумулятора ємністю 4000 мАг, що гарантує тривалий час роботи без потреби частого заряджання. Вбудований LED-ліхтарик додатково полегшує роботу в темних приміщеннях та серверних шафах. Міцна конструкція та захисний чохол, що входить у комплект, роблять CS-R3-40H надійним партнером у найскладніших умовах інсталяції, поєднуючи лабораторну точність з мобільністю польового обладнання.

Специфікація

Дисплей та інтерфейс

4 дюйми - сенсорний екран, кольоровий, високої чутливості

Довжини оптичних хвиль (OTDR)

1310 нм / 1550 нм

Вимірювач оптичної потужності (OPM)

Діапазон довжин хвиль: 850 / 1300 / 1310 / 1490 / 1550 / 1625 нм

Джерело світла (OLS)

1310 / 1550 нм; Режими роботи: CW / 270 Гц / 330 Гц / 1000 Гц / 2000 Гц

VFL (Локатор пошкоджень)

Вбудований лазерний тестер оптоволокна (видиме червоне світло)

З'єднувачі

SC-UPC для OTDR, Універсальний з'єднувач 2.5 мм для OPM та VFL

Діапазон вимірювань OTDR

Від 0.5 км до 200 км

Динамічний діапазон

26 дБ / 24 дБ

Мідні тести RJ45

Тест на цілісність, послідовність пар, довжину кабелю; Рефлектометр TDR до 600 м

IP-інструменти

PING-тест (перевірка доступності хостів), IP-сканування (виявлення пристроїв у мережі)

Додаткові функції

Вбудований LED-ліхтарик, створення звітів PDF з експортом даних

Живлення

Акумулятор Li-Poly 3.7 В / 4000 мАг; Зарядка 5 В DC / 2 А через порт USB-C (блок живлення в комплекті)

Умови роботи

Температура: -10 °C ... 50 °C; Відносна вологість: 30 % ... 90 %

Фізичні параметри

Розміри: 160 x 100 x 45 мм; Вага: 0.40 кг

Програмне забезпечення та функціональність системи

Системне програмне забезпечення рефлектометра CS-R3-40H пропонує просунутий інтерфейс користувача, оптимізований для сенсорного екрана. Ключовим модулем є 'Event Map' (Карта подій), яка автоматично аналізує рефлектограму та представляє результати у вигляді чітких графічних піктограм, що відображають зварювання, з'єднувачі та кінці лінії, усуваючи помилки інтерпретації. Система дозволяє миттєво генерувати звіти вимірювань у форматі PDF безпосередньо в пам'яті пристрою, що дозволяє швидко передати документацію після завершення робіт. Мережеві інструменти, такі як PING та IP-сканер, інтегровані таким чином, щоб забезпечити одночасну роботу під час перевірки кабелів та активного обладнання. Програмне забезпечення забезпечує плавне керування енергією та інтуїтивний експорт даних через порт USB-C, а регулярні оновлення дозволяють розширювати базу підтримуваних стандартів та діагностичних функцій.

Вміст

1x Оптичний рефлектометр

1x Транспортувальний чохол

1x Блок живлення USB-C

1x Тестер закінчення RJ45

1x Ремінець на руку

Розміри, вага

Розміри продукту: 45 x 160 x 100 мм (Гл. x Шир. x Вис.)

Розміри упаковки: 90 x 200 x 160 мм (Гл. x Шир. x Вис.)

Вага продукту: 400 г

Вага з упаковкою: 820 г
