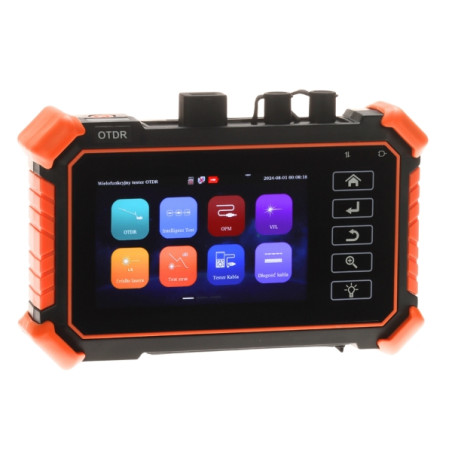

Optiskais reflektometrs OTDR optiskās jaudas mērītājs tīkla testeris RJ45 VFL PING 4 collu skārienekrāns

Modelis: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Daudzfunkcionāls optiskais reflektometrs OTDR (1310/1550 nm)
• Iebūvēts optiskās jaudas mērītājs (OPM) un gaismas avots (OLS)
• Vizuālais šķiedras bojājumu meklētājs (VFL)
• Kabeļu testeris RJ45/UTP ar TDR funkciju (līdz 600m)
• Tīkla rīki: PING tests un IP adrešu skenēšana
• Intuitīvs 4 collu krāsu skārienekrāns
• 'Event Map' funkcija – grafiska notikumu prezentācija līnijā
• Profesionālu mērījumu atskaišu ģenerēšana PDF formātā
• Li-Poly 4000 mAh akumulators ar uzlādi, izmantojot USB-C
• Integrēts LED lukturītis un praktisks futrālis komplektā

Apraksts

Optiskais reflektometrs CS-R3-40H ir uzlabota un kompakta diagnostikas ierīce, kas ir nepieciešams aprīkojuma elements ikvienam profesionālam optisko un vara tīklu instalētājam. Šis produkts integrē vairāku mērinstrumentu funkcijas vienā, parocīgā korpusā, kas ievērojami uzlabo darbu laukā. Ierīces galvenais uzdevums ir optisko savienojumu diagnostika (OTDR) 1310 nm un 1550 nm viļņu garumos, kas ļauj precīzi lokalizēt bojājumus, šķiedru locījumus, kā arī izmērīt zudumus metinājuma šuvēs un savienojumos iespaidīgā, līdz pat 200 kilometru diapazonā.

CS-R3-40H modeļa priekšrocība ir tā aprīkojums ar precīzu optiskās jaudas mērītāju (OPM), stabilizētu gaismas avotu (OLS) un augstas jutības vizuālo bojājumu meklētāju (VFL). Turklāt ierīce piedāvā plašu rīku paketi Ethernet tīklu un strukturēto kabeļu pārbaudei. Lietotāja rīcībā ir vītā pāra kabeļu testeris RJ45, PING testa funkcija un IP adrešu skenēšana, kas ļauj zibenīgi pārbaudīt savienojumus IP uzraudzības sistēmās vai LAN tīklos.

Modernais 4 collu skārienekrāns nodrošina intuitīvu vadību, kas līdzinās viedtālrunim, kas kombinācijā ar grafiskās notikumu kartes (event map) funkciju ļauj viegli interpretēt mērījumu rezultātus pat mazāk pieredzējušiem tehniķiem. Ierīce tiek darbināta ar efektīvu litija polimēra akumulatoru ar 4000 mAh ietilpību, kas garantē ilgu darbības laiku bez biežas uzlādes nepieciešamības. Iebūvētais LED lukturītis papildus atvieglo darbu tumšās telpās un serveru skapjos. Izturīga konstrukcija un pievienotais aizsargfutrālis padara CS-R3-40H par uzticamu partneri vissarežģītākajos instalācijas apstākļos, apvienojot laboratorijas precizitāti ar lauka aprīkojuma mobilitāti.

Specifikācija

Displejs un interfeiss

4 collas - skārienekrāns, krāsu, ar augstu jutību

Optisko viļņu garumi (OTDR)

1310 nm / 1550 nm

Optiskās jaudas mērītājs (OPM)

Viļņu garuma diapazons: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

Gaismas avots (OLS)

1310 / 1550 nm; Darbības režīmi: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

VFL (Bojājumu meklētājs)

Iebūvēts lāzera optisko šķiedru testeris (redzama sarkana gaisma)

Savienotāji

SC-UPC priekš OTDR, Universālais savienotājs 2.5 mm priekš OPM un VFL

OTDR mērījumu diapazons

No 0.5 km līdz 200 km

Dinamiskais diapazons

26 dB / 24 dB

Vara kabeļu testi RJ45

Nepārtrauktības tests, pāru secība, kabeļa garums; TDR reflektometrs līdz 600 m

IP rīki

PING tests (saimniekdatoru pieejamības pārbaude), IP skenēšana (ierīču noteikšana tīklā)

Papildu funkcijas

Iebūvēts LED lukturītis, PDF atskaišu izveide ar datu eksportu

Barošana

Li-Poly akumulators 3.7 V / 4000 mAh; Uzlāde 5 V DC / 2 A caur USB-C portu (barošanas bloks komplektā)

Darba apstākļi

Temperatūra: -10 °C ... 50 °C; Relatīvais mitrums: 30 % ... 90 %

Fiziskie parametri

Izmēri: 160 x 100 x 45 mm; Svars: 0.40 kg

Programmatūra un sistēmas funkcionalitāte

Reflektometra CS-R3-40H sistēmas programmatūra piedāvā uzlabotu lietotāja interfeisu, kas optimizēts skārienekrānam. Galvenais modulis ir 'Event Map' (Notikumu karte), kas automātiski analizē reflektogrammu un prezentē rezultātus skaidru grafisku ikonu veidā, kas attēlo metinājuma šuves, savienotājus un līniju galus, novēršot interpretācijas kļūdas. Sistēma ļauj nekavējoties ģenerēt mērījumu atskaites PDF formātā tieši ierīces atmiņā, kas ļauj ātri nodot dokumentāciju pēc darbu pabeigšanas. Tīkla rīki, piemēram, PING un IP skeneris, ir integrēti veidā, kas nodrošina vienlaicīgu darbu, pārbaudot kabeļus un aktīvās ierīces. Programmatūra nodrošina vienmērīgu enerģijas pārvaldību un intuitīvu datu eksportu caur USB-C portu, un regulāri atjauninājumi ļauj paplašināt atbalstīto standartu un diagnostikas funkciju bāzi.

Saturs

1x Optiskais reflektometrs

1x Transportēšanas futrālis

1x USB-C barošanas bloks

1x RJ45 termināļa testeris

1x Rokas siksna

Izmēri, Svars

Produkta izmēri: 45 x 160 x 100 mm (Dz. x Plat. x Aug.)

Iepakojuma izmēri: 90 x 200 x 160 mm (Dz. x Plat. x Aug.)

Produkta svars: 400 g

Svars ar iepakojumu: 820 g
