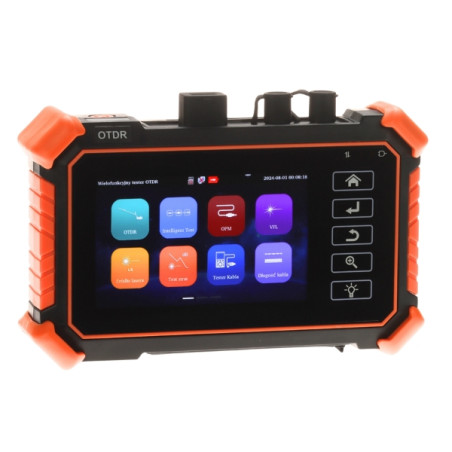

Reflectómetro Óptico OTDR Medidor de Potencia Óptica Probador de Red RJ45 VFL PING 4 Pulgadas Táctil

Modelo: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Reflectómetro óptico multifuncional OTDR (1310/1550 nm)
• Medidor de potencia óptica (OPM) y fuente de luz (OLS) integrados
• Localizador visual de fallas (VFL)
• Probador de cableado RJ45/UTP con función TDR (hasta 600 m)
• Herramientas de red: Prueba PING y escaneo de direcciones IP
• Pantalla táctil a color intuitiva de 4 pulgadas
• Función 'Event Map' – presentación gráfica de eventos en la línea
• Generación de informes de medición profesionales en PDF
• Batería recargable Li-Poly de 4000 mAh con carga USB-C
• Linterna LED integrada y estuche práctico incluidos

Descripción

El reflectómetro óptico CS-R3-40H es un dispositivo de diagnóstico avanzado y compacto, que constituye un elemento esencial del equipo de todo instalador profesional de redes de fibra óptica y cobre. Este producto integra las funciones de múltiples herramientas de medición en una sola carcasa portátil, lo que mejora significativamente el trabajo en campo. La tarea principal del dispositivo es el diagnóstico de enlaces de fibra óptica (OTDR) en longitudes de onda de 1310 nm y 1550 nm, lo que permite localizar con precisión fallas, dobleces de fibras y medir pérdidas en empalmes y conectores en un alcance impresionante de hasta 200 kilómetros.

Especificación

Una ventaja del modelo CS-R3-40H es que está equipado con un preciso medidor de potencia óptica (OPM), una fuente de luz estabilizada (OLS) y un localizador visual de fallas (VFL) de alta sensibilidad. Además, el dispositivo ofrece un amplio paquete de herramientas para la verificación de redes Ethernet y cableado estructurado. El usuario dispone de un probador de par trenzado RJ45, función de prueba PING y escaneo de direcciones IP, lo que permite una verificación rápida de conexiones en sistemas de videovigilancia IP o redes LAN.

La moderna pantalla táctil de 4 pulgadas proporciona una operación intuitiva similar a la de un teléfono inteligente, lo que, combinado con la función de mapa gráfico de eventos (event map), permite una fácil interpretación de los resultados de medición incluso para técnicos menos experimentados. El dispositivo funciona con una batería de polímero de litio eficiente de 4000 mAh, lo que garantiza un largo tiempo de funcionamiento sin necesidad de recargas frecuentes. La linterna LED integrada facilita aún más el trabajo en habitaciones oscuras y armarios de servidores. La construcción sólida y el estuche protector incluido hacen que el CS-R3-40H sea un socio confiable en las condiciones de instalación más difíciles, combinando la precisión de laboratorio con la movilidad del equipo de campo.

Pantalla e Interfaz

4 pulgadas - pantalla táctil, a color, de alta sensibilidad

Longitudes de onda ópticas (OTDR)

1310 nm / 1550 nm

Medidor de potencia óptica (OPM)

Rango de longitudes de onda: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

Fuente de luz (OLS)

1310 / 1550 nm; Modos de trabajo: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

VFL (Localizador de fallas)

Probador de fibra óptica láser integrado (luz roja visible)

Conectores

SC-UPC para OTDR, conector universal de 2.5 mm para OPM y VFL

Rango de medición OTDR

Desde 0.5 km hasta 200 km

Rango dinámico

26 dB / 24 dB

Pruebas de cobre RJ45

Prueba de continuidad, secuencia de pares, longitud de cable; Reflectómetro TDR hasta 600 m

Herramientas IP

Prueba PING (verificación de disponibilidad de hosts), Escaneo IP (detección de dispositivos en la red)

Funciones adicionales

Linterna LED integrada, creación de informes PDF con exportación de datos

Alimentación

Batería Li-Poly 3.7 V / 4000 mAh; Carga 5 V DC / 2 A a través de puerto USB-C (adaptador incluido)

Condiciones de trabajo

Temperatura: -10 °C ... 50 °C; Humedad relativa: 30 % ... 90 %

Parámetros físicos

Dimensiones: 160 x 100 x 45 mm; Peso: 0.40 kg

Dimensiones, Peso

Dimensiones del producto: 45 x 160 x 100 mm (Prof. x An. x Al.)

Dimensiones del embalaje: 90 x 200 x 160 mm (Prof. x An. x Al.)

Peso del producto: 400 g

Peso con embalaje: 820 g
