- Nouveau

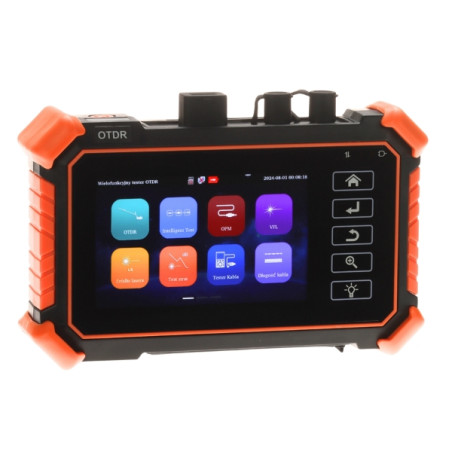

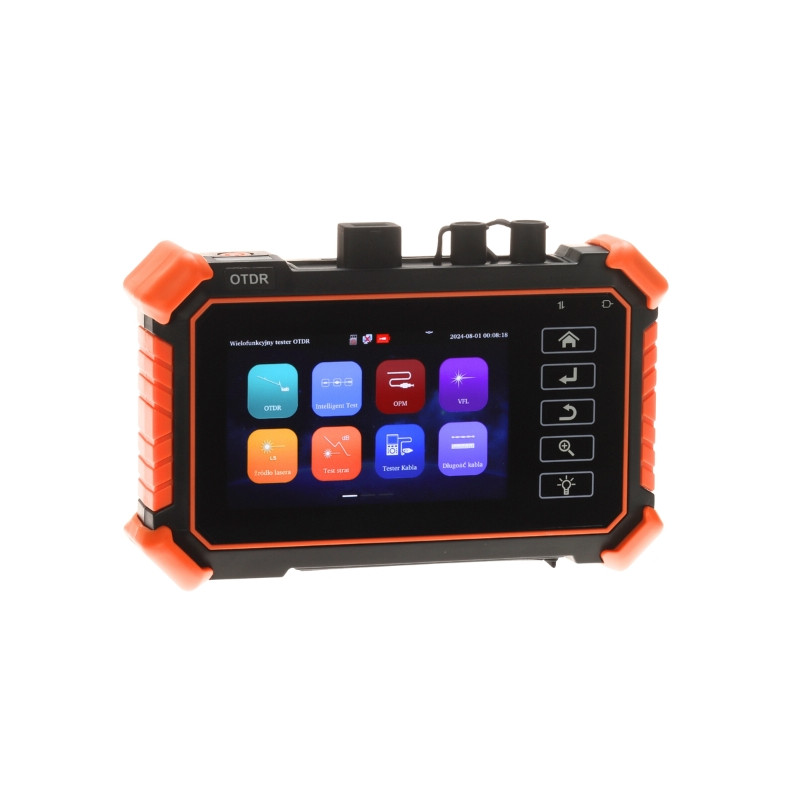

Réflectomètre Optique OTDR et Testeur de Réseau RJ45 avec OPM VFL PING et Écran Tactile 4 Pouces Delta Tester CS-R3-40H
1 139,47 zł
TTC
Le réflectomètre optique CS-R3-40H est un appareil de diagnostic avancé et compact, indispensable à tout installateur professionnel de réseaux à fibre optique et en cuivre. Ce produit intègre les fonctions de plusieurs outils de mesure dans un seul boîtier pratique, ce qui améliore considérablement le travail sur le terrain. La tâche principale de l'appareil est le diagnostic des liaisons à fibre optique (OTDR) aux longueurs d'onde de 1310 nm et 1550 nm, permettant une localisation précise des défauts, des courbures de fibre et la mesure des pertes sur les épissures et les connecteurs sur une portée impressionnante allant jusqu'à 200 kilomètres.
L'avantage du modèle CS-R3-40H est qu'il est équipé d'un wattmètre optique précis (OPM), d'une source laser stabilisée (OLS) et d'un localisateur visuel de défauts (VFL) à haute sensibilité. De plus, l'appareil offre un large éventail d'outils pour la vérification des réseaux Ethernet et du câblage structuré. L'utilisateur dispose d'un testeur de câbles RJ45, d'une fonction de test PING et d'une analyse d'adresses IP, permettant une vérification rapide des connexions dans les systèmes de surveillance IP ou les réseaux LAN.
L'écran tactile moderne de 4 pouces assure une utilisation intuitive similaire à celle d'un smartphone, ce qui, combiné à la fonction de carte d'événements (event map), permet une interprétation facile des résultats de mesure, même pour les techniciens moins expérimentés. L'appareil est alimenté par une batterie lithium-polymère haute performance de 4000 mAh, garantissant une longue durée de fonctionnement sans besoin de recharges fréquentes. La lampe de poche LED intégrée facilite le travail dans les pièces sombres et les armoires serveurs. La construction robuste et l'étui de protection inclus font du CS-R3-40H un partenaire fiable dans les conditions d'installation les plus exigeantes, alliant précision en laboratoire et mobilité sur le terrain.
Réflectomètre Optique OTDR et Testeur de Réseau RJ45 avec OPM VFL PING et Écran Tactile 4 Pouces
Modèle : Delta Tester CS-R3-40H
EAN : 6931240022917 SKU : 931022916
- Réflectomètre optique OTDR multifonction (1310/1550 nm)
- Wattmètre optique intégré (OPM) et source laser (OLS)
- Localisateur visuel de défauts (VFL)
- Testeur de câblage RJ45/UTP avec fonction TDR (jusqu'à 600m)
- Outils réseau : test PING et balayage d'adresses IP
- Écran tactile couleur intuitif de 4 pouces
- Fonction 'Event Map' – présentation graphique des événements sur la ligne
- Génération de rapports de mesure professionnels au format PDF
- Batterie Li-Poly 4000 mAh rechargeable via USB-C
- Lampe de poche LED intégrée et étui de transport inclus
Description
Le réflectomètre optique CS-R3-40H est un appareil de diagnostic avancé et compact, indispensable à tout installateur professionnel de réseaux à fibre optique et en cuivre. Ce produit intègre les fonctions de plusieurs outils de mesure dans un seul boîtier pratique, ce qui améliore considérablement le travail sur le terrain. La tâche principale de l'appareil est le diagnostic des liaisons à fibre optique (OTDR) aux longueurs d'onde de 1310 nm et 1550 nm, permettant une localisation précise des défauts, des courbures de fibre et la mesure des pertes sur les épissures et les connecteurs sur une portée impressionnante allant jusqu'à 200 kilomètres.
L'avantage du modèle CS-R3-40H est qu'il est équipé d'un wattmètre optique précis (OPM), d'une source laser stabilisée (OLS) et d'un localisateur visuel de défauts (VFL) à haute sensibilité. De plus, l'appareil offre un large éventail d'outils pour la vérification des réseaux Ethernet et du câblage structuré. L'utilisateur dispose d'un testeur de câbles RJ45, d'une fonction de test PING et d'une analyse d'adresses IP, permettant une vérification rapide des connexions dans les systèmes de surveillance IP ou les réseaux LAN.
L'écran tactile moderne de 4 pouces assure une utilisation intuitive similaire à celle d'un smartphone, ce qui, combiné à la fonction de carte d'événements (event map), permet une interprétation facile des résultats de mesure, même pour les techniciens moins expérimentés. L'appareil est alimenté par une batterie lithium-polymère haute performance de 4000 mAh, garantissant une longue durée de fonctionnement sans besoin de recharges fréquentes. La lampe de poche LED intégrée facilite le travail dans les pièces sombres et les armoires serveurs. La construction robuste et l'étui de protection inclus font du CS-R3-40H un partenaire fiable dans les conditions d'installation les plus exigeantes, alliant précision en laboratoire et mobilité sur le terrain.
Spécifications
Affichage et interface
4 pouces - écran tactile, couleur, haute sensibilité
Longueurs d'onde optiques (OTDR)
1310 nm / 1550 nm
Wattmètre optique (OPM)
Gamme de longueurs d'onde : 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm
Source laser (OLS)
1310 / 1550 nm ; Modes de fonctionnement : CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz
VFL (Localisateur de défauts)
Testeur laser pour fibre optique intégré (lumière rouge visible)
Connecteurs
SC-UPC pour OTDR, connecteur universel 2.5 mm pour OPM et VFL
Plage de mesure OTDR
De 0.5 km à 200 km
Plage dynamique
26 dB / 24 dB
Tests cuivre RJ45
Test de continuité, séquence de paires, longueur de câble ; Réflectomètre TDR jusqu'à 600 m
Outils IP
Test PING (vérification de disponibilité des hôtes), Scan IP (détection des appareils sur le réseau)
Fonctions supplémentaires
Lampe de poche LED intégrée, création de rapports PDF avec exportation de données
Alimentation
Batterie Li-Poly 3.7 V / 4000 mAh ; Recharge 5 V DC / 2 A via port USB-C (adaptateur inclus)
Conditions de travail
Température : -10 °C ... 50 °C ; Humidité relative : 30 % ... 90 %
Paramètres physiques
Dimensions : 160 x 100 x 45 mm ; Poids : 0.40 kg
Logiciel et fonctionnalité du système
Le logiciel système du réflectomètre CS-R3-40H offre une interface utilisateur avancée optimisée pour l'écran tactile. Le module clé est 'Event Map' (Carte d'événements), qui analyse automatiquement le réflectogramme et présente les résultats sous forme d'icônes graphiques claires représentant les épissures, les connecteurs et les fins de ligne, éliminant ainsi les erreurs d'interprétation. Le système permet la génération immédiate de rapports de mesure au format PDF directement dans la mémoire de l'appareil, permettant un transfert rapide de la documentation après la fin des travaux. Les outils réseau tels que le PING et le scanner IP sont intégrés de manière à permettre un travail simultané lors de la vérification du câblage et des périphériques actifs. Le logiciel assure une gestion efficace de l'énergie et une exportation intuitive des données via le port USB-C, et les mises à jour régulières permettent d'étendre la base des standards pris en charge et des fonctions de diagnostic.
Contenu
1x Réflectomètre optique 1x Étui de transport 1x Adaptateur secteur USB-C 1x Testeur de terminaison RJ45 1x Dragonne
Dimensions, Poids
Dimensions du produit : 45 x 160 x 100 mm (P x L x H)
Dimensions de l'emballage : 90 x 200 x 160 mm (P x L x H)
Poids du produit : 400 g
Poids avec emballage : 820 g
