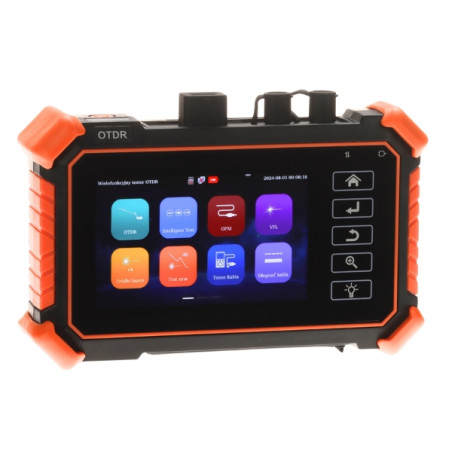

Optički reflektometar OTDR Optički mjerač snage RJ45 mrežni tester VFL PING 4 inčni zaslon osjetljiv na dodir

Model: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Višenamjenski optički reflektometar OTDR (1310/1550 nm)
• Ugrađeni optički mjerač snage (OPM) i izvor svjetlosti (OLS)
• Vizualni lokator kvarova (VFL)
• RJ45/UTP tester kabliranja s TDR funkcijom (do 600m)
• Mrežni alati: PING test i skeniranje IP adresa
• Intuitivni 4-inčni zaslon u boji osjetljiv na dodir
• Funkcija 'Event Map' – grafički prikaz događaja na liniji
• Generiranje profesionalnih mjernih izvještaja u PDF formatu
• Li-Poly baterija od 4000 mAh s USB-C punjenjem
• Integrirana LED svjetiljka i praktična torbica u kompletu

Opis

Optički reflektometar CS-R3-40H je napredni i kompaktni dijagnostički uređaj koji predstavlja neizostavan dio opreme svakog profesionalnog instalatera optičkih i bakrenih mreža. Ovaj proizvod integrira funkcije mnogih mjernih alata u jednom praktičnom kućištu, što značajno poboljšava rad na terenu. Glavni zadatak uređaja je dijagnostika optičkih veza (OTDR) na valnim duljinama od 1310 nm i 1550 nm, što omogućuje precizno lociranje kvarova, savijanja vlakana te mjerenje gubitaka na spojevima i konektorima u impresivnom rasponu do 200 kilometara.

Prednost modela CS-R3-40H je što je opremljen preciznim optičkim mjeračem snage (OPM), stabiliziranim izvorom svjetlosti (OLS) i vizualnim lokatorom kvarova (VFL) visoke osjetljivosti. Dodatno, uređaj nudi širok paket alata za provjeru Ethernet mreža i strukturiranog kabliranja. Korisniku je na raspolaganju tester RJ45 mrežnog kabela, funkcija PING testa i skeniranje IP adresa, što omogućuje trenutačnu provjeru veza u sustavima IP nadzora ili LAN mrežama.

Moderni, 4-inčni zaslon osjetljiv na dodir omogućuje intuitivno upravljanje slično pametnom telefonu, što u kombinaciji s funkcijom grafičke mape događaja (event map) omogućuje jednostavnu interpretaciju mjernih rezultata čak i manje iskusnim tehničarima. Uređaj se napaja učinkovitom litij-polimerskom baterijom kapaciteta 4000 mAh, što jamči dugi vijek trajanja bez potrebe za čestim punjenjem. Ugrađena LED svjetiljka dodatno olakšava rad u tamnim prostorijama i serverskim ormarima. Čvrsta konstrukcija i priložena zaštitna torbica čine CS-R3-40H pouzdanim partnerom u najtežim instalacijskim uvjetima, spajajući laboratorijsku preciznost s mobilnošću terenske opreme.

Specifikacija

Zaslon i sučelje

4 inča - zaslon osjetljiv na dodir, u boji, visoke osjetljivosti

Optičke valne duljine (OTDR)

1310 nm / 1550 nm

Optički mjerač snage (OPM)

Raspon valnih duljina: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

Izvor svjetlosti (OLS)

1310 / 1550 nm; Načini rada: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

VFL (Lokator kvarova)

Ugrađeni laserski tester optičkih vlakana (vidljivo crveno svjetlo)

Konektori

SC-UPC za OTDR, univerzalni 2.5 mm konektor za OPM i VFL

OTDR mjerni raspon

Od 0.5 km do 200 km

Dinamički raspon

26 dB / 24 dB

Bakreni RJ45 testovi

Test kontinuiteta, slijeda parica, duljine kabela; TDR reflektometar do 600 m

IP alati

PING test (provjera dostupnosti hostova), IP skeniranje (otkrivanje uređaja u mreži)

Dodatne funkcije

Ugrađena LED svjetiljka, stvaranje PDF izvještaja s izvozom podataka

Napajanje

Li-Poly baterija 3.7 V / 4000 mAh; Punjenje 5 V DC / 2 A preko USB-C porta (adapter uključen)

Radni uvjeti

Temperatura: -10 °C ... 50 °C; Relativna vlažnost: 30 % ... 90 %

Fizički parametri

Dimenzije: 160 x 100 x 45 mm; Težina: 0.40 kg

Softver i funkcionalnost sustava

Sistemski softver reflektometra CS-R3-40H nudi napredno korisničko sučelje optimizirano za zaslon osjetljiv na dodir. Ključni modul je 'Event Map' (Karta događaja) koja automatski analizira reflektogram i prikazuje rezultate u obliku jasnih grafičkih ikona koje predstavljaju spojeve, konektore i krajeve linija, eliminirajući pogreške u interpretaciji. Sustav omogućuje trenutno generiranje mjernih izvještaja u PDF formatu izravno u memoriji uređaja, što omogućuje brzo predavanje dokumentacije nakon završetka radova. Mrežni alati kao što su PING i IP skener integrirani su na način koji omogućuje istovremeni rad na provjeri kabliranja i aktivnih uređaja. Softver osigurava glatko upravljanje energijom i intuitivan izvoz podataka preko USB-C porta, a redovita ažuriranja omogućuju proširenje baze podržanih standarda i dijagnostičkih funkcija.

Sadržaj

1x Optički reflektometar

1x Transportna torbica

1x USB-C adapter za napajanje

1x RJ45 tester završetaka

1x Remen za ruku

Dimenzije, Težina

Dimenzije proizvoda: 45 x 160 x 100 mm (Dub. x Šir. x Vis.)

Dimenzije pakiranja: 90 x 200 x 160 mm (Dub. x Šir. x Vis.)

Težina proizvoda: 400 g

Težina s pakiranjem: 820 g
