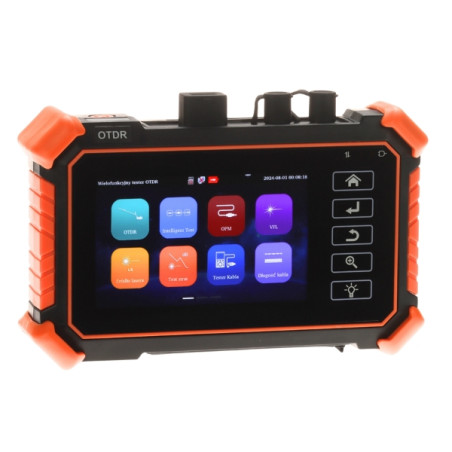

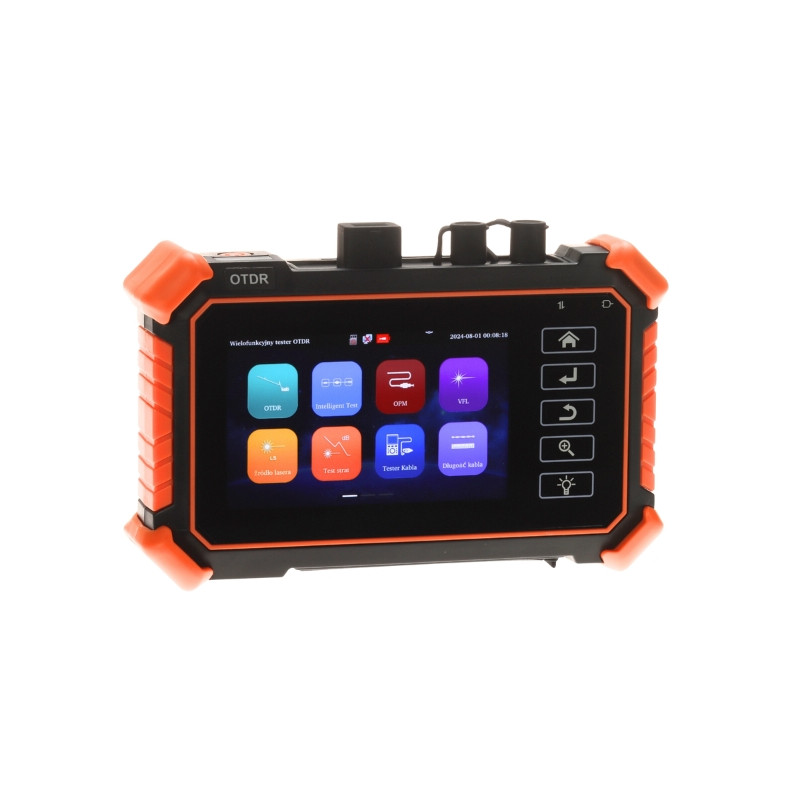

ออปติคัลรีเฟลกโตมิเตอร์ OTDR มิเตอร์วัดกำลังแสง เครื่องทดสอบเครือข่าย RJ45 VFL PING หน้าจอสัมผัส 4 นิ้ว

รุ่น: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• ออปติคัลรีเฟลกโตมิเตอร์ (OTDR) อเนกประสงค์ (1310/1550 nm)
• มิเตอร์วัดกำลังแสง (OPM) และแหล่งกำเนิดแสง (OLS) ในตัว
• อุปกรณ์ระบุตำแหน่งความเสียหายของสายไฟเบอร์ (VFL)
• เครื่องทดสอบสายเคเบิล RJ45/UTP พร้อมฟังก์ชัน TDR (สูงสุด 600 เมตร)
• เครื่องมือเครือข่าย: ทดสอบ PING และสแกนที่อยู่ IP
• หน้าจอสัมผัสสีขนาด 4 นิ้วที่ใช้งานง่าย
• ฟังก์ชัน 'Event Map' – การแสดงผลเหตุการณ์บนแนวสายไฟเบอร์ในรูปแบบกราฟิก
• สร้างรายงานการวัดระดับมืออาชีพในรูปแบบ PDF
• แบตเตอรี่ Li-Poly 4000 mAh ชาร์จผ่าน USB-C
• ไฟฉาย LED ในตัวและเคสพกพาที่ใช้งานสะดวกในชุด

รายละเอียด

ออปติคัลรีเฟลกโตมิเตอร์ CS-R3-40H เป็นอุปกรณ์วินิจฉัยขั้นสูงและกะทัดรัด ซึ่งเป็นอุปกรณ์ที่จำเป็นสำหรับช่างติดตั้งเครือข่ายไฟเบอร์ออปติกและสายทองแดงมืออาชีพ ผลิตภัณฑ์นี้รวมฟังก์ชันการวัดหลายอย่างไว้ในเครื่องเดียว ช่วยเพิ่มประสิทธิภาพการทำงานในภาคสนามได้อย่างมาก หน้าที่หลักของอุปกรณ์คือการวินิจฉัยการเชื่อมต่อไฟเบอร์ออปติก (OTDR) ที่ความยาวคลื่น 1310 nm และ 1550 nm ช่วยให้สามารถระบุตำแหน่งความเสียหาย การดัดงอของเส้นใย และวัดการสูญเสียที่จุดเชื่อมต่อได้อย่างแม่นยำในระยะสูงสุดถึง 200 กิโลเมตร

ข้อมูลจำเพาะ

หน้าจอสัมผัสสีขนาด 4 นิ้ว ความไวสูง

ข้อดีของรุ่น CS-R3-40H คือการติดตั้งมิเตอร์วัดกำลังแสง (OPM) ที่มีความแม่นยำ แหล่งกำเนิดแสงที่มีความเสถียร (OLS) และอุปกรณ์ระบุตำแหน่งความเสียหาย (VFL) ที่มีความไวสูง นอกจากนี้ อุปกรณ์ยังมีชุดเครื่องมือสำหรับตรวจสอบเครือข่าย Ethernet และสายสัญญาณโครงสร้างที่ครอบคลุม ผู้ใช้สามารถใช้เครื่องทดสอบสาย RJ45, ฟังก์ชันทดสอบ PING และการสแกน IP ซึ่งช่วยให้ตรวจสอบการเชื่อมต่อในระบบเฝ้าระวัง IP หรือเครือข่าย LAN ได้อย่างรวดเร็ว

หน้าจอสัมผัสขนาด 4 นิ้วที่ทันสมัยให้ประสบการณ์การใช้งานที่ง่ายเหมือนสมาร์ทโฟน เมื่อรวมกับฟังก์ชันแผนผังเหตุการณ์ (event map) จะช่วยให้ช่างเทคนิคที่ไม่มีประสบการณ์มากนักสามารถตีความผลการวัดได้โดยง่าย อุปกรณ์ใช้แบตเตอรี่ลิเธียมโพลิเมอร์ขนาด 4000 mAh ที่มีประสิทธิภาพ ซึ่งรับประกันเวลาการทำงานที่ยาวนานโดยไม่ต้องชาร์จบ่อยครั้ง ไฟฉาย LED ในตัวช่วยให้ทำงานในที่มืดและตู้เซิร์ฟเวอร์ได้สะดวกยิ่งขึ้น โครงสร้างที่แข็งแรงและเคสป้องกันที่รวมมาด้วยทำให้ CS-R3-40H เป็นคู่หูที่เชื่อถือได้ในสภาพแวดล้อมการติดตั้งที่ท้าทายที่สุด โดยผสมผสานความแม่นยำในระดับห้องปฏิบัติการเข้ากับความคล่องตัวของอุปกรณ์ภาคสนาม

1310 nm / 1550 nm

จอแสดงผลและอินเทอร์เฟซ

ช่วงความยาวคลื่น: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

ความยาวคลื่นออปติคัล (OTDR)

1310 / 1550 nm; โหมดการทำงาน: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

มิเตอร์วัดกำลังแสง (OPM)

เครื่องทดสอบเลเซอร์ไฟเบอร์ออปติกในตัว (แสงสีแดงมองเห็นได้)

แหล่งกำเนิดแสง (OLS)

SC-UPC สำหรับ OTDR, หัวเชื่อมต่ออเนกประสงค์ 2.5 มม. สำหรับ OPM และ VFL

VFL (อุปกรณ์ระบุตำแหน่งความเสียหาย)

0.5 กม. ถึง 200 กม.

การเชื่อมต่อ

26 dB / 24 dB

ช่วงการวัด OTDR

ทดสอบความต่อเนื่อง, ลำดับคู่สาย, ความยาวสาย; รีเฟลกโตมิเตอร์ TDR สูงสุด 600 ม.

ช่วงไดนามิก

ทดสอบ PING (ตรวจสอบสถานะโฮสต์), สแกน IP (ตรวจหาอุปกรณ์ในเครือข่าย)

การทดสอบสายทองแดง RJ45

ไฟฉาย LED ในตัว, สร้างรายงาน PDF พร้อมส่งออกข้อมูล

เครื่องมือ IP

แบตเตอรี่ Li-Poly 3.7 V / 4000 mAh; ชาร์จ 5 V DC / 2 A ผ่านพอร์ต USB-C (มีอแดปเตอร์ในชุด)

ฟังก์ชันเพิ่มเติม

อุณหภูมิ: -10 °C ... 50 °C; ความชื้นสัมพัทธ์: 30 % ... 90 %

แหล่งจ่ายไฟ

ขนาด: 160 x 100 x 45 มม.; น้ำหนัก: 0.40 กก.

สภาพแวดล้อมการทำงาน

ซอฟต์แวร์ระบบของ CS-R3-40H นำเสนออินเทอร์เฟซผู้ใช้ขั้นสูงที่ปรับให้เหมาะสมสำหรับหน้าจอสัมผัส โมดูลสำคัญคือ 'Event Map' (แผนผังเหตุการณ์) ซึ่งวิเคราะห์กราฟการสะท้อนโดยอัตโนมัติและแสดงผลลัพธ์ในรูปแบบไอคอนกราฟิกที่ชัดเจนแทนจุดเชื่อมต่อและปลายสาย ซึ่งช่วยลดข้อผิดพลาดในการตีความ ระบบช่วยให้สามารถสร้างรายงานการวัดในรูปแบบ PDF ได้ทันทีในหน่วยความจำของเครื่อง ทำให้ส่งเอกสารได้รวดเร็วหลังจบงาน เครื่องมือเครือข่ายอย่าง PING และตัวสแกน IP ถูกบูรณาการเข้าด้วยกันเพื่อรองรับการทำงานพร้อมกันในการตรวจสอบสายสัญญาณและอุปกรณ์เครือข่าย ซอฟต์แวร์มีการจัดการพลังงานที่ราบรื่นและการส่งออกข้อมูลที่ง่ายผ่านพอร์ต USB-C พร้อมอัปเดตอย่างสม่ำเสมอเพื่อขยายฐานมาตรฐานและฟังก์ชันการวินิจฉัย

พารามิเตอร์ทางกายภาพ

1x ออปติคัลรีเฟลกโตมิเตอร์

1x เคสสำหรับพกพา

1x อแดปเตอร์ USB-C

1x อุปกรณ์ทดสอบปลายสาย RJ45

1x สายคล้องมือ

ซอฟต์แวร์และการทำงานของระบบ

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 45 x 160 x 100 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 90 x 200 x 160 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 400 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 820 กรัม
