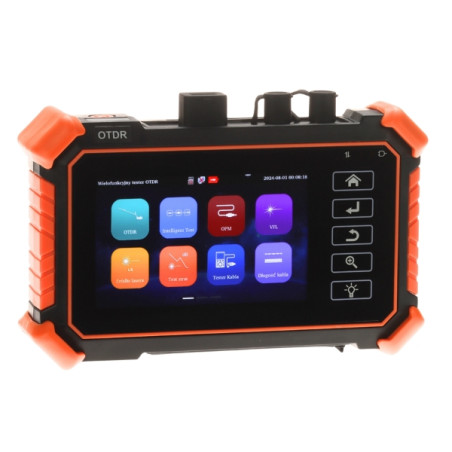

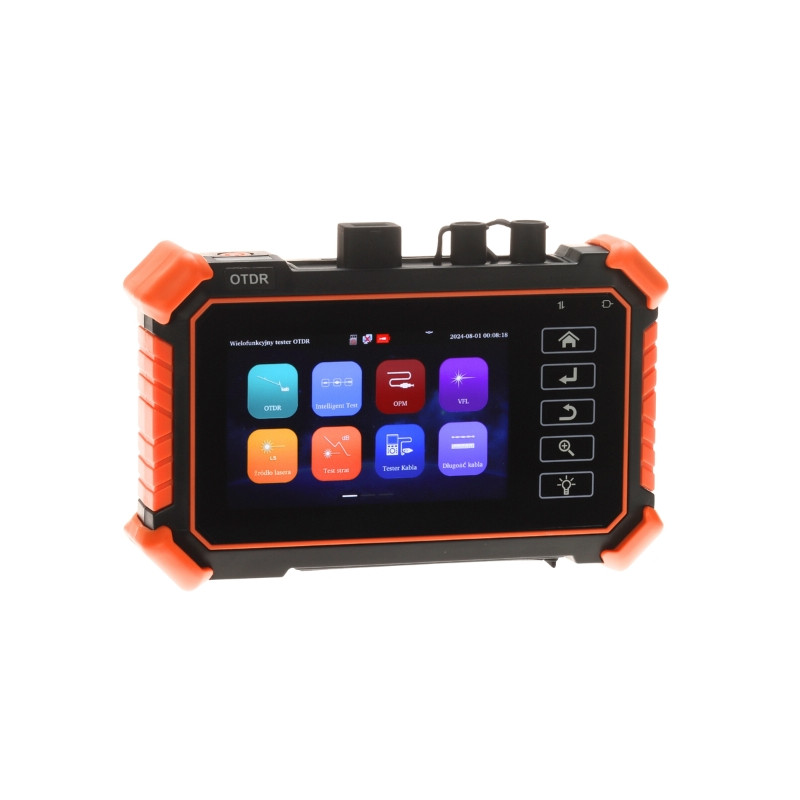

Οπτικό Ανακλασιόμετρο OTDR Μετρητής Οπτικής Ισχύος Tester Δικτύου RJ45 VFL PING 4 Ίντσες Αφής

Μοντέλο: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Πολυλειτουργικό οπτικό ανακλασιόμετρο OTDR (1310/1550 nm)
• Ενσωματωμένος μετρητής οπτικής ισχύος (OPM) και πηγή φωτός (OLS)
• Οπτικός εντοπιστής σφαλμάτων ίνας (VFL)
• Tester καλωδίωσης RJ45/UTP με λειτουργία TDR (έως 600m)
• Εργαλεία δικτύου: Τεστ PING και σάρωση διευθύνσεων IP
• Διαισθητική έγχρωμη οθόνη αφής 4 ιντσών
• Λειτουργία 'Event Map' – γραφική παρουσίαση συμβάντων στη γραμμή
• Δημιουργία επαγγελματικών αναφορών μέτρησης σε PDF
• Τροφοδοσία με μπαταρία Li-Poly 4000 mAh με φόρτιση μέσω USB-C
• Ενσωματωμένος φακός LED και πρακτική θήκη στη συσκευασία

Περιγραφή

Το οπτικό ανακλασιόμετρο CS-R3-40H είναι μια προηγμένη και συμπαγής διαγνωστική συσκευή, η οποία αποτελεί απαραίτητο στοιχείο του εξοπλισμού κάθε επαγγελματία εγκαταστάτη δικτύων οπτικών ινών και χαλκού. Αυτό το προϊόν ενσωματώνει λειτουργίες πολλών οργάνων μέτρησης σε ένα εύχρηστο περίβλημα, γεγονός που βελτιώνει σημαντικά την εργασία στο πεδίο. Το κύριο έργο της συσκευής είναι η διάγνωση συνδέσεων οπτικών ινών (OTDR) σε μήκη κύματος 1310 nm και 1550 nm, το οποίο επιτρέπει τον ακριβή εντοπισμό σφαλμάτων, κάμψεων ινών, καθώς και τη μέτρηση απωλειών σε συγκολλήσεις και συνδέσμους σε εντυπωσιακή εμβέλεια έως 200 χιλιόμετρα.

Το πλεονέκτημα του μοντέλου CS-R3-40H είναι ο εξοπλισμός του με ακριβή μετρητή οπτικής ισχύος (OPM), σταθεροποιημένη πηγή φωτός (OLS) και οπτικό εντοπιστή σφαλμάτων (VFL) υψηλής ευαισθησίας. Επιπλέον, η συσκευή προσφέρει ένα ευρύ φάσμα εργαλείων για την επαλήθευση δικτύων Ethernet και δομημένης καλωδίωσης. Ο χρήστης έχει στη διάθεσή του tester συνεστραμμένου ζεύγους RJ45, λειτουργία τεστ PING και σάρωση διευθύνσεων IP, που επιτρέπουν την αστραπιαία επαλήθευση συνδέσεων σε συστήματα παρακολούθησης IP ή τοπικά δίκτυα (LAN).

Η σύγχρονη οθόνη αφής 4 ιντσών παρέχει διαισθητικό χειρισμό παρόμοιο με smartphone, το οποίο σε συνδυασμό με τη λειτουργία γραφικού χάρτη συμβάντων (event map) επιτρέπει την εύκολη ερμηνεία των αποτελεσμάτων μέτρησης ακόμη και από λιγότερο έμπειρους τεχνικούς. Η συσκευή τροφοδοτείται από μια αποδοτική μπαταρία λιθίου-πολυμερούς χωρητικότητας 4000 mAh, η οποία εγγυάται μεγάλη διάρκεια λειτουργίας χωρίς την ανάγκη συχνής φόρτισης. Ο ενσωματωμένος φακός LED διευκολύνει επιπλέον την εργασία σε σκοτεινούς χώρους και ερμάρια διακομιστών. Η στιβαρή κατασκευή και η συνοδευτική προστατευτική θήκη καθιστούν το CS-R3-40H έναν αξιόπιστο συνεργάτη στις πιο δύσκολες συνθήκες εγκατάστασης, συνδυάζοντας την εργαστηριακή ακρίβεια με την κινητικότητα του εξοπλισμού πεδίου.

Προδιαγραφές

Οθόνη και Διεπαφή

4 ίντσες - οθόνη αφής, έγχρωμη, υψηλής ευαισθησίας

Μήκη κύματος οπτικών ινών (OTDR)

1310 nm / 1550 nm

Μετρητής οπτικής ισχύος (OPM)

Εύρος μήκων κύματος: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

Πηγή φωτός (OLS)

1310 / 1550 nm; Τρόποι λειτουργίας: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

VFL (Εντοπιστής σφαλμάτων)

Ενσωματωμένος ελεγκτής οπτικών ινών λέιζερ (ορατό κόκκινο φως)

Σύνδεσμοι

SC-UPC για OTDR, Γενικός σύνδεσμος 2.5 mm για OPM και VFL

Εύρος μέτρησης OTDR

Από 0.5 km έως 200 km

Δυναμικό εύρος

26 dB / 24 dB

Τεστ χαλκού RJ45

Τεστ συνέχειας, σειράς ζευγών, μήκους καλωδίου; Ανακλασιόμετρο TDR έως 600 m

Εργαλεία IP

Τεστ PING (επαλήθευση προσβασιμότητας κεντρικών υπολογιστών), Σάρωση IP (ανίχνευση συσκευών στο δίκτυο)

Πρόσθετες λειτουργίες

Ενσωματωμένος φακός LED, δημιουργία αναφορών PDF με εξαγωγή δεδομένων

Τροφοδοσία

Μπαταρία Li-Poly 3.7 V / 4000 mAh; Φόρτιση 5 V DC / 2 A μέσω θύρας USB-C (συμπεριλαμβάνεται τροφοδοτικό)

Συνθήκες λειτουργίας

Θερμοκρασία: -10 °C ... 50 °C; Σχετική υγρασία: 30 % ... 90 %

Φυσικές παράμετροι

Διαστάσεις: 160 x 100 x 45 mm; Βάρος: 0.40 kg

Λογισμικό και Λειτουργικότητα Συστήματος

Το λογισμικό συστήματος του ανακλασιόμετρου CS-R3-40H προσφέρει μια προηγμένη διεπαφή χρήστη βελτιστοποιημένη για οθόνη αφής. Η βασική ενότητα είναι το 'Event Map' (Χάρτης Συμβάντων), το οποίο αναλύει αυτόματα το ανακλασιογράφημα και παρουσιάζει τα αποτελέσματα με τη μορφή καθαρών γραφικών εικονιδίων που αντιπροσωπεύουν συγκολλήσεις, συνδέσμους και άκρα γραμμής, εξαλείφοντας τα σφάλματα ερμηνείας. Το σύστημα επιτρέπει την άμεση δημιουργία αναφορών μέτρησης σε μορφή PDF απευθείας στη μνήμη της συσκευής, γεγονός που επιτρέπει τη γρήγορη παράδοση της τεκμηρίωσης μετά την ολοκλήρωση των εργασιών. Τα εργαλεία δικτύου όπως το PING και ο σαρωτής IP είναι ενσωματωμένα με τρόπο που επιτρέπει την ταυτόχρονη εργασία κατά την επαλήθευση καλωδίωσης και ενεργών συσκευών. Το λογισμικό παρέχει ομαλή διαχείριση ενέργειας και διαισθητική εξαγωγή δεδομένων μέσω της θύρας USB-C, ενώ οι τακτικές ενημερώσεις επιτρέπουν την επέκταση της βάσης των υποστηριζόμενων προτύπων και διαγνωστικών λειτουργιών.

Περιεχόμενα

1x Οπτικό ανακλασιόμετρο

1x Θήκη μεταφοράς

1x Τροφοδοτικό USB-C

1x Tester τερματισμού RJ45

1x Λουράκι χειρός

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 45 x 160 x 100 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 90 x 200 x 160 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 400 g

Βάρος με συσκευασία: 820 g
