- New

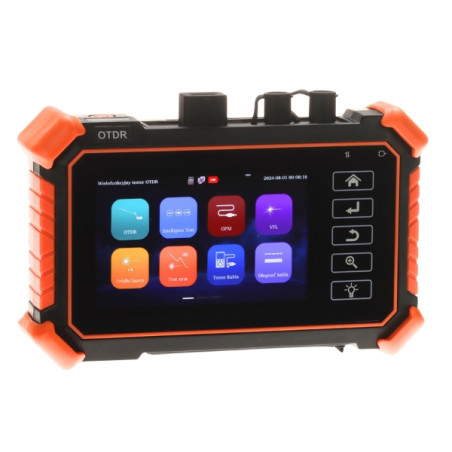

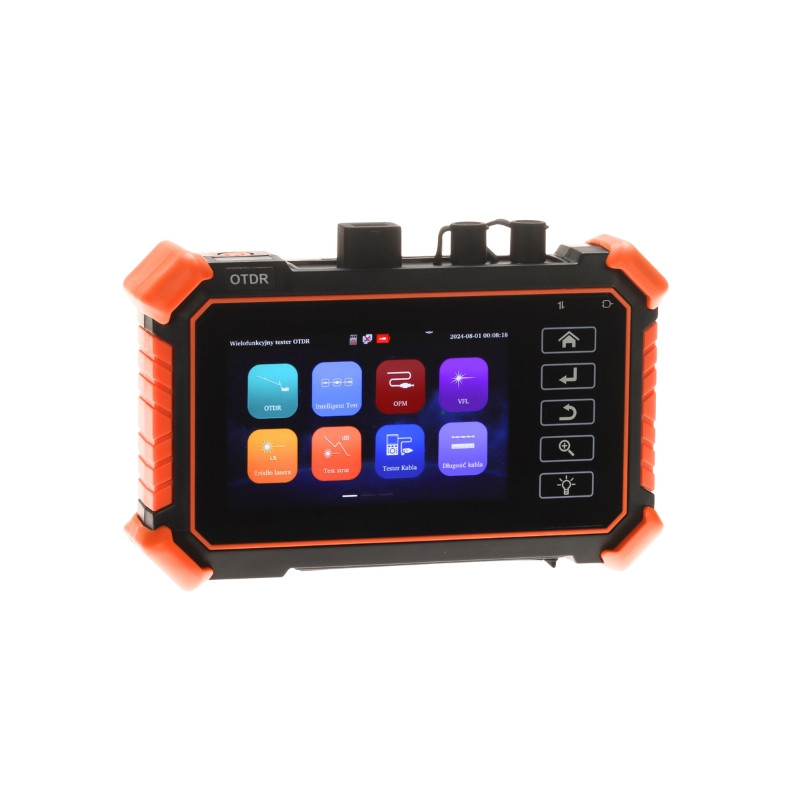

Refletômetro Óptico OTDR Medidor de Potência Óptica Testador de Rede RJ45 VFL PING 4 Polegadas Touch Delta Tester CS-R3-40H
1 139,47 zł
Tax included
O refletômetro óptico CS-R3-40H é um dispositivo de diagnóstico avançado e compacto que constitui um elemento essencial do equipamento de todo instalador profissional de redes de fibra óptica e cobre. Este produto integra as funções de várias ferramentas de medição em uma única estrutura prática, o que agiliza significativamente o trabalho em campo. A principal tarefa do dispositivo é o diagnóstico de links de fibra óptica (OTDR) nos comprimentos de onda de 1310 nm e 1550 nm, permitindo a localização precisa de falhas, dobras nas fibras e medição de perdas em emendas e conectores em um alcance impressionante de até 200 quilômetros.
A vantagem do modelo CS-R3-40H é estar equipado com um medidor de potência óptica (OPM) preciso, uma fonte de luz estabilizada (OLS) e um localizador visual de falhas (VFL) de alta sensibilidade. Além disso, o dispositivo oferece um amplo pacote de ferramentas para verificação de redes Ethernet e cabeamento estruturado. O usuário tem à disposição um testador de par trançado RJ45, função de teste PING e varredura de endereços IP, o que permite uma verificação instantânea de conexões em sistemas de monitoramento IP ou redes LAN.
Uma tela sensível ao toque moderna de 4 polegadas garante uma operação intuitiva semelhante à de um smartphone, o que, combinado com a função de mapa de eventos gráfico (event map), permite uma fácil interpretação dos resultados de medição, mesmo por técnicos menos experientes. O dispositivo é alimentado por uma bateria de polímero de lítio eficiente de 4000 mAh, o que garante um longo tempo de operação sem a necessidade de recargas frequentes. A lanterna LED integrada facilita ainda mais o trabalho em salas escuras e racks de servidores. A construção sólida e o estojo de proteção incluído tornam o CS-R3-40H um parceiro confiável nas condições de instalação mais difíceis, combinando precisão laboratorial com a mobilidade de um equipamento de campo.
Refletômetro Óptico OTDR Medidor de Potência Óptica Testador de Rede RJ45 VFL PING 4 Polegadas Touch
Modelo: Delta Tester CS-R3-40H
EAN: 6931240022917 SKU: 931022916
- Refletômetro óptico multifuncional OTDR (1310/1550 nm)
- Medidor de potência óptica (OPM) e fonte de luz (OLS) integrados
- Localizador visual de falhas de fibra (VFL)
- Testador de cabos RJ45/UTP com função TDR (até 600m)
- Ferramentas de rede: Teste PING e varredura de endereços IP
- Tela sensível ao toque colorida intuitiva de 4 polegadas
- Função 'Event Map' – apresentação gráfica de eventos na linha
- Geração de relatórios de medição profissionais em PDF
- Alimentação por bateria Li-Poly 4000 mAh com carregamento USB-C
- Lanterna LED integrada e estojo prático incluído
Descrição
O refletômetro óptico CS-R3-40H é um dispositivo de diagnóstico avançado e compacto que constitui um elemento essencial do equipamento de todo instalador profissional de redes de fibra óptica e cobre. Este produto integra as funções de várias ferramentas de medição em uma única estrutura prática, o que agiliza significativamente o trabalho em campo. A principal tarefa do dispositivo é o diagnóstico de links de fibra óptica (OTDR) nos comprimentos de onda de 1310 nm e 1550 nm, permitindo a localização precisa de falhas, dobras nas fibras e medição de perdas em emendas e conectores em um alcance impressionante de até 200 quilômetros.
A vantagem do modelo CS-R3-40H é estar equipado com um medidor de potência óptica (OPM) preciso, uma fonte de luz estabilizada (OLS) e um localizador visual de falhas (VFL) de alta sensibilidade. Além disso, o dispositivo oferece um amplo pacote de ferramentas para verificação de redes Ethernet e cabeamento estruturado. O usuário tem à disposição um testador de par trançado RJ45, função de teste PING e varredura de endereços IP, o que permite uma verificação instantânea de conexões em sistemas de monitoramento IP ou redes LAN.
Uma tela sensível ao toque moderna de 4 polegadas garante uma operação intuitiva semelhante à de um smartphone, o que, combinado com a função de mapa de eventos gráfico (event map), permite uma fácil interpretação dos resultados de medição, mesmo por técnicos menos experientes. O dispositivo é alimentado por uma bateria de polímero de lítio eficiente de 4000 mAh, o que garante um longo tempo de operação sem a necessidade de recargas frequentes. A lanterna LED integrada facilita ainda mais o trabalho em salas escuras e racks de servidores. A construção sólida e o estojo de proteção incluído tornam o CS-R3-40H um parceiro confiável nas condições de instalação mais difíceis, combinando precisão laboratorial com a mobilidade de um equipamento de campo.
Especificação
Display e Interface
4 polegadas - tela sensível ao toque, colorida, de alta sensibilidade
Comprimentos de onda ópticos (OTDR)
1310 nm / 1550 nm
Medidor de potência óptica (OPM)
Faixa de comprimento de onda: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm
Fonte de luz (OLS)
1310 / 1550 nm; Modos de operação: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz
VFL (Localizador de falhas)
Testador de fibra óptica a laser integrado (luz vermelha visível)
Conectores
SC-UPC para OTDR, Conector universal de 2.5 mm para OPM e VFL
Faixa de medição OTDR
De 0.5 km a 200 km
Faixa dinâmica
26 dB / 24 dB
Testes de cobre RJ45
Teste de continuidade, sequência de pares, comprimento do cabo; Refletômetro TDR até 600 m
Ferramentas IP
Teste PING (verificação de disponibilidade de hosts), Varredura de IP (detecção de dispositivos na rede)
Funções adicionais
Lanterna LED integrada, criação de relatórios em PDF com exportação de dados
Alimentação
Bateria Li-Poly 3.7 V / 4000 mAh; Carregamento 5 V DC / 2 A via porta USB-C (fonte de alimentação incluída)
Condições de operação
Temperatura: -10 °C ... 50 °C; Umidade relativa: 30 % ... 90 %
Parâmetros físicos
Dimensões: 160 x 100 x 45 mm; Peso: 0.40 kg
Software e Funcionalidade do Sistema
O software do sistema do refletômetro CS-R3-40H oferece uma interface de usuário avançada otimizada para a tela sensível ao toque. O módulo principal é o 'Event Map' (Mapa de Eventos), que analisa automaticamente o refletograma e apresenta os resultados em forma de ícones gráficos claros representando emendas, conectores e fins de linha, eliminando erros de interpretação. O sistema permite a geração imediata de relatórios de medição em formato PDF diretamente na memória do dispositivo, permitindo a entrega rápida da documentação após a conclusão dos trabalhos. Ferramentas de rede como PING e scanner de IP são integradas de forma a permitir o trabalho simultâneo na verificação de cabeamento e dispositivos ativos. O software garante uma gestão de energia fluida e a exportação intuitiva de dados através da porta USB-C, e atualizações regulares permitem expandir a base de padrões suportados e funções de diagnóstico.
Conteúdo
1x Refletômetro óptico
1x Estojo de transporte
1x Fonte de alimentação USB-C
1x Testador de terminação RJ45
1x Alça de mão
Dimensões, Peso
Dimensões do produto: 45 x 160 x 100 mm (Prof. x Larg. x Alt.)
Dimensões da embalagem: 90 x 200 x 160 mm (Prof. x Larg. x Alt.)
Peso do produto: 400 g
Peso com embalagem: 820 g
