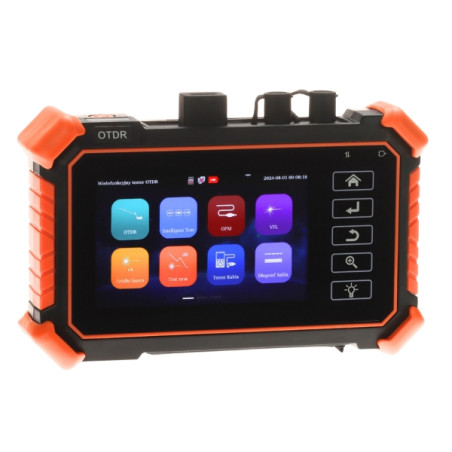

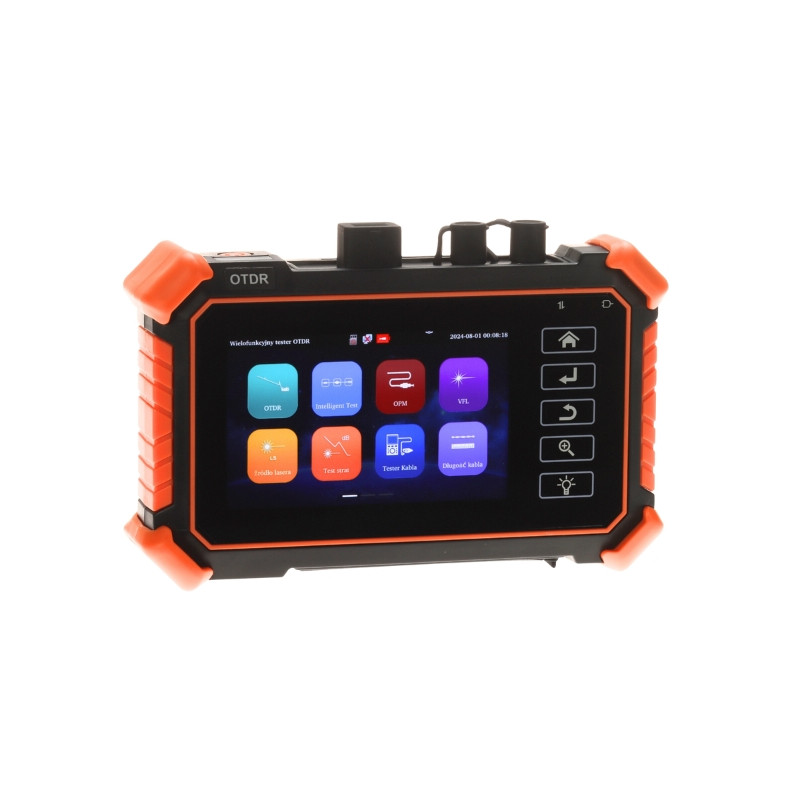

Optický reflektometer OTDR merač optického výkonu sieťový tester RJ45 VFL PING 4 palcový dotykový

Model: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Multifunkčný optický reflektometer OTDR (1310/1550 nm)
• Vstavaný merač optického výkonu (OPM) a zdroj svetla (OLS)
• Vizuálny lokalizátor porúch vlákna (VFL)
• Tester kabeláže RJ45/UTP s funkciou TDR (do 600 m)
• Sieťové nástroje: Test PING a skenovanie IP adries
• Intuitívny 4-palcový farebný dotykový displej
• Funkcia 'Event Map' – grafická prezentácia udalostí na linke
• Generovanie profesionálnych meracích protokolov do PDF
• Batériové napájanie Li-Poly 4000 mAh s nabíjaním cez USB-C
• Integrované LED svietidlo a praktické puzdro v balení

Popis

Optický reflektometer CS-R3-40H je pokročilé a kompaktné diagnostické zariadenie, ktoré predstavuje nevyhnutný prvok vybavenia každého profesionálneho inštalatéra optických a medených sietí. Tento produkt integruje funkcie mnohých meracích nástrojov v jednom praktickom kryte, čo výrazne zefektívňuje prácu v teréne. Hlavnou úlohou zariadenia je diagnostika optických spojov (OTDR) na vlnových dĺžkach 1310 nm a 1550 nm, čo umožňuje presnú lokalizáciu porúch, ohybov vlákien a meranie strát na zvaroch a konektoroch v pôsobivom dosahu až 200 kilometrov.

Špecifikácia

Výhodou modelu CS-R3-40H je jeho vybavenie presným meračom optického výkonu (OPM), stabilizovaným zdrojom svetla (OLS) a vizuálnym lokalizátorom porúch (VFL) s vysokou citlivosťou. Zariadenie navyše ponúka široký balík nástrojov na overenie Ethernet sietí a štruktúrovanej kabeláže. Používateľ má k dispozícii tester počítačovej krútenej dvojlinky RJ45, funkciu testu PING a skenovanie IP adries, čo umožňuje bleskové overenie spojení v systémoch IP monitoringu alebo LAN sieťach.

Moderný, 4-palcový dotykový displej zaisťuje intuitívne ovládanie podobné smartfónu, čo v kombinácii s funkciou grafickej mapy udalostí (event map) umožňuje ľahkú interpretáciu výsledkov merania aj menej skúsenými technikmi. Zariadenie je napájané výkonným lítium-polymérovým akumulátorom s kapacitou 4000 mAh, čo zaručuje dlhý čas prevádzky bez nutnosti častého nabíjania. Vstavané LED svietidlo navyše uľahčuje prácu v tmavých priestoroch a serverových skriniach. Robustná konštrukcia a priložené ochranné puzdro robia z CS-R3-40H spoľahlivého partnera v najťažších inštalačných podmienkach, pričom spája laboratórnu presnosť s mobilitou terénneho zariadenia.

Displej a rozhranie

4 palce - dotykový displej, farebný, s vysokou citlivosťou

Vlnové dĺžky optiky (OTDR)

1310 nm / 1550 nm

Merač optického výkonu (OPM)

Rozsah vlnových dĺžok: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

Zdroj svetla (OLS)

1310 / 1550 nm; Prevádzkové režimy: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

VFL (Lokalizátor porúch)

Vstavaný laserový tester optických vlákien (viditeľné červené svetlo)

Konektory

SC-UPC pre OTDR, Univerzálny konektor 2.5 mm pre OPM a VFL

Merací rozsah OTDR

Od 0.5 km do 200 km

Dynamický rozsah

26 dB / 24 dB

Medené testy RJ45

Test spojitosti, sekvencie párov, dĺžky kábla; Reflektometer TDR do 600 m

IP nástroje

Test PING (overenie dostupnosti hostiteľov), IP skenovanie (detekcia zariadení v sieti)

Doplnkové funkcie

Vstavané LED svietidlo, tvorba PDF protokolov s exportom dát

Napájanie

Akumulátor Li-Poly 3.7 V / 4000 mAh; Nabíjanie 5 V DC / 2 A cez port USB-C (napájací adaptér v balení)

Pracovné podmienky

Teplota: -10 °C ... 50 °C; Relatívna vlhkosť: 30 % ... 90 %

Fyzické parametre

Rozmery: 160 x 100 x 45 mm; Hmotnosť: 0.40 kg

Rozmery, Hmotnosť

Rozmery produktu: 45 x 160 x 100 mm (Hĺb. x Šír. x Výš.)

Rozmery balenia: 90 x 200 x 160 mm (Hĺb. x Šír. x Výš.)

Hmotnosť produktu: 400 g

Hmotnosť s balením: 820 g
