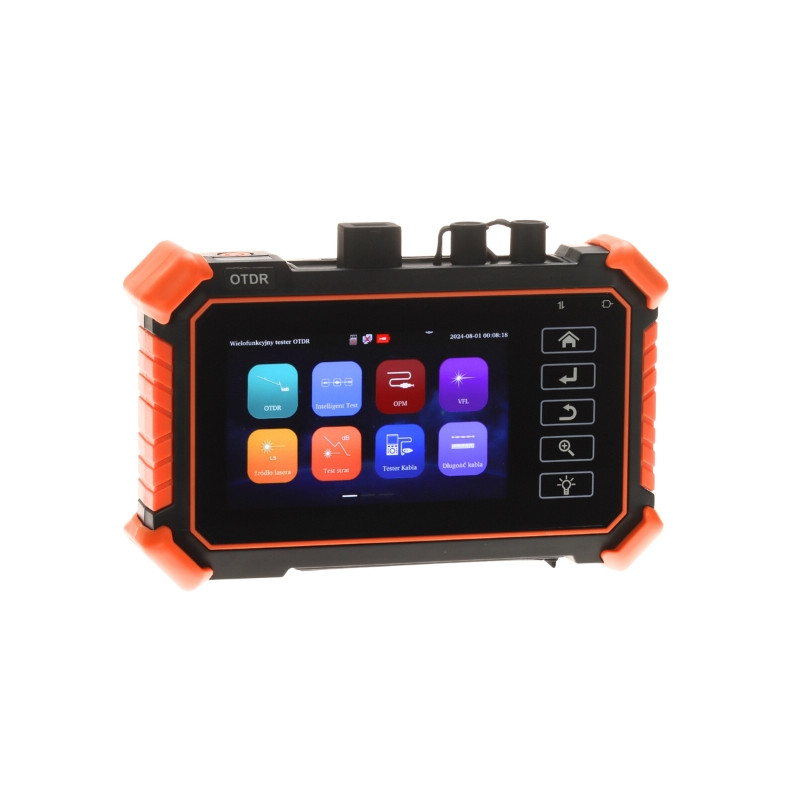

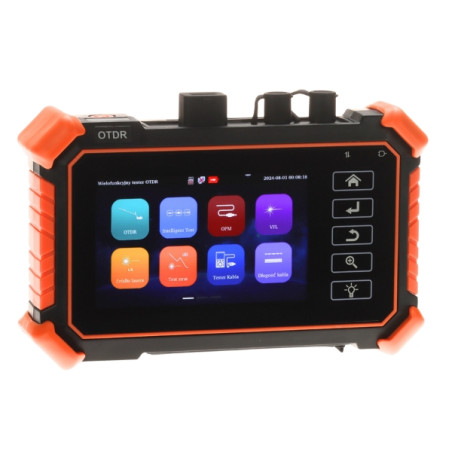

Optický reflektometr OTDR měřič optického výkonu síťový tester RJ45 VFL PING 4 palce dotykový

Model: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Víceúčelový optický reflektometr OTDR (1310/1550 nm)
• Vestavěný měřič optického výkonu (OPM) a zdroj světla (OLS)
• Vizuální lokátor poruch vlákna (VFL)
• Tester kabeláže RJ45/UTP s funkcí TDR (do 600 m)
• Síťové nástroje: Test PING a skenování IP adres
• Intuitivní 4palcový barevný dotykový displej
• Funkce 'Event Map' – grafická prezentace událostí na lince
• Generování profesionálních měřicích protokolů do PDF
• Akumulátorové napájení Li-Poly 4000 mAh s nabíjením přes USB-C
• Integrovaná LED svítilna a praktické pouzdro součástí balení

Popis

Optický reflektometr CS-R3-40H je pokročilé a kompaktní diagnostické zařízení, které představuje nezbytnou součást vybavení každého profesionálního instalatéra optických i měděných sítí. Tento produkt integruje funkce mnoha měřicích nástrojů v jednom praktickém krytu, což výrazně usnadňuje práci v terénu. Hlavním úkolem zařízení je diagnostika optických linek (OTDR) na vlnových délkách 1310 nm a 1550 nm, což umožňuje přesnou lokalizaci poruch, ohybů vláken a měření ztrát na svárech a konektorech v působivém dosahu až 200 kilometrů.

Výhodou modelu CS-R3-40H je jeho vybavení přesným měřičem optického výkonu (OPM), stabilizovaným zdrojem světla (OLS) a vizuálním lokátorem poruch (VFL) s vysokou citlivostí. Zařízení navíc nabízí široký balíček nástrojů pro ověřování sítí Ethernet a strukturované kabeláže. Uživatel má k dispozici tester počítačové kroucené dvoulinky RJ45, funkci testu PING a skenování IP adres, což umožňuje bleskové ověření spojení v systémech IP monitoringu nebo sítích LAN.

Moderní, 4palcový dotykový displej zajišťuje intuitivní ovládání blízké chytrému telefonu, což v kombinaci s funkcí grafické mapy událostí (event map) umožňuje snadnou interpretaci výsledků měření i méně zkušenými techniky. Zařízení je napájeno výkonným lithium-polymerovým akumulátorem o kapacitě 4000 mAh, což zaručuje dlouhou dobu provozu bez nutnosti častého nabíjení. Vestavěná LED svítilna navíc usnadňuje práci v tmavých místnostech a serverových skříních. Pevná konstrukce a přiložené ochranné pouzdro dělají z modelu CS-R3-40H spolehlivého partnera v nejnáročnějších instalačních podmínkách, přičemž kombinuje laboratorní přesnost s mobilitou terénního vybavení.

Specifikace

Displej a rozhraní

4 palce - dotykový displej, barevný, s vysokou citlivostí

Vlnové délky optických signálů (OTDR)

1310 nm / 1550 nm

Měřič optického výkonu (OPM)

Rozsah vlnových délek: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

Zdroj světla (OLS)

1310 / 1550 nm; Pracovní režimy: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

VFL (lokátor poruch)

Vestavěný laserový tester optických vláken (viditelné červené světlo)

Konektory

SC-UPC pro OTDR, univerzální konektor 2.5 mm pro OPM a VFL

Měřicí rozsah OTDR

Od 0.5 km do 200 km

Dynamický rozsah

26 dB / 24 dB

Měděné testy RJ45

Test spojitosti, sekvence párů, délka kabelu; Reflektometr TDR do 600 m

IP nástroje

Test PING (ověření dostupnosti hostitelů), skenování IP (detekce zařízení v síti)

Doplňkové funkce

Vestavěná LED svítilna, vytváření reportů PDF s exportem dat

Napájení

Akumulátor Li-Poly 3.7 V / 4000 mAh; Nabíjení 5 V DC / 2 A přes port USB-C (napájecí adaptér součástí balení)

Pracovní podmínky

Teplota: -10 °C ... 50 °C; Relativní vlhkost: 30 % ... 90 %

Fyzické parametry

Rozměry: 160 x 100 x 45 mm; Hmotnost: 0.40 kg

Software a funkčnost systému

Systémový software reflektometru CS-R3-40H nabízí pokročilé uživatelské rozhraní optimalizované pro dotykový displej. Klíčovým modulem je 'Event Map' (Mapa událostí), která automaticky analyzuje reflektogram a prezentuje výsledky formou přehledných grafických ikon znázorňujících sváry, konektory a konce linek, čímž eliminuje interpretační chyby. Systém umožňuje okamžité generování měřicích protokolů ve formátu PDF přímo v paměti zařízení, což umožňuje rychlé předání dokumentace po dokončení prací. Síťové nástroje jako PING a IP skener jsou integrovány způsobem, který umožňuje současnou práci při ověřování kabeláže a aktivních prvků. Software zajišťuje plynulou správu energie a intuitivní export dat přes port USB-C, přičemž pravidelné aktualizace umožňují rozšiřovat databázi podporovaných standardů a diagnostických funkcí.

Obsah

1x Optický reflektometr

1x Přepravní pouzdro

1x Napájecí adaptér USB-C

1x Tester zakončení RJ45

1x Řemínek na ruku

Rozměry, hmotnost

Rozměry produktu: 45 x 160 x 100 mm (hl. x šíř. x výš.)

Rozměry balení: 90 x 200 x 160 mm (hl. x šíř. x výš.)

Hmotnost produktu: 400 g

Hmotnost s obalem: 820 g
