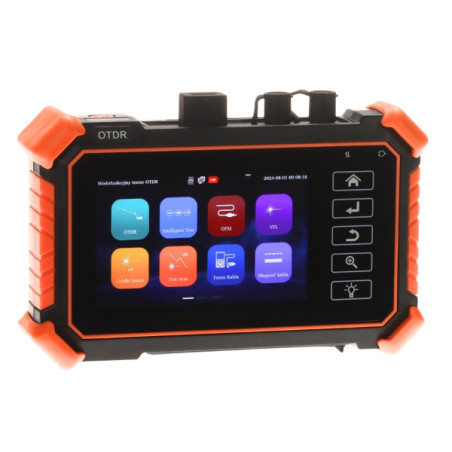

Optisk reflektometer OTDR optisk effektmätare nätverkstestare RJ45 VFL PING 4 tum pekskärm

Modell: Delta Tester CS-R3-40H

EAN: 6931240022917 SKU: 931022916

• Multifunktionell optisk reflektometer OTDR (1310/1550 nm)
• Inbyggd optisk effektmätare (OPM) och ljuskälla (OLS)
• Visuell fiberfelsökare (VFL)
• Kabeltestare RJ45/UTP med TDR-funktion (upp till 600 m)
• Nätverksverktyg: PING-test och IP-adressökning
• Intuitiv 4-tums färgpekskärm
• 'Event Map'-funktion – grafisk presentation av händelser på linjen
• Generering av professionella mätrapporter i PDF-format
• Li-Poly 4000 mAh batteri med USB-C-laddning
• Integrerad LED-ficklampa och praktiskt fodral ingår

Beskrivning

Den optiska reflektometern CS-R3-40H är en avancerad och kompakt diagnosenhet som är en oumbärlig utrustning för alla professionella installatörer av fiberoptiska och kopparnätverk. Produkten integrerar funktioner från flera mätverktyg i ett enda behändigt hölje, vilket avsevärt effektiviserar arbetet i fält. Enhetens huvuduppgift är diagnostik av fiberoptiska länkar (OTDR) vid våglängderna 1310 nm och 1550 nm, vilket möjliggör exakt lokalisering av skador, fiberböjar samt mätning av förluster vid svetsar och kontakter över ett imponerande avstånd på upp till 200 kilometer.

Specifikation

Den moderna 4-tums pekskärmen ger en intuitiv användarupplevelse liknande en smartphone, vilket i kombination med funktionen för grafisk händelsekarta (event map) möjliggör enkel tolkning av mätresultat även för mindre erfarna tekniker. Enheten drivs av ett kraftfullt litiumpolymerbatteri på 4000 mAh, vilket garanterar lång drifttid utan behov av frekvent laddning. Den inbyggda LED-ficklampan underlättar dessutom arbete i mörka utrymmen och serverskåp. Den solida konstruktionen och det medföljande skyddsfodralet gör CS-R3-40H till en pålitlig partner under de mest krävande installationsförhållanden, och kombinerar laboratorieprecision med fältutrustningens rörlighet.

Fördelen med modellen CS-R3-40H är att den är utrustad med en precisionsmätare för optisk effekt (OPM), en stabiliserad ljuskälla (OLS) och en visuell felsökare (VFL) med hög känslighet. Dessutom erbjuder enheten ett brett paket med verktyg för verifiering av Ethernet-nätverk och strukturerad kabeldragning. Användaren har tillgång till en testare för partvinnad RJ45-kabel, PING-testfunktion och IP-adressökning, vilket möjliggör omedelbar verifiering av anslutningar i IP-övervakningssystem eller LAN-nätverk.

Display och gränssnitt

4 tum - pekskärm, färg, hög känslighet

Optiska våglängder (OTDR)

1310 nm / 1550 nm

Optisk effektmätare (OPM)

Våglängdsområde: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

Ljuskälla (OLS)

1310 / 1550 nm; Driftlägen: CW / 270 Hz / 330 Hz / 1000 Hz / 2000 Hz

VFL (Felsökare)

Inbyggd laser-fibertestare (synligt rött ljus)

Anslutningar

SC-UPC för OTDR, universell 2,5 mm kontakt för OPM och VFL

OTDR-mätområde

Från 0,5 km till 200 km

Dynamiskt område

26 dB / 24 dB

Koppartester RJ45

Kontinuitetstest, parsekvens, kabellängd; TDR-reflektometer upp till 600 m

IP-verktyg

PING-test (verifiering av värdtillgänglighet), IP-sökning (detektering av enheter i nätverket)

Tilläggsfunktioner

Inbyggd LED-ficklampa, skapande av PDF-rapporter med dataexport

Strömförsörjning

Li-Poly batteri 3,7 V / 4000 mAh; Laddning 5 V DC / 2 A via USB-C-port (strömadapter ingår)

Driftförhållanden

Temperatur: -10 °C ... 50 °C; Relativ luftfuktighet: 30 % ... 90 %

Fysiska parametrar

Mått: 160 x 100 x 45 mm; Vikt: 0,40 kg

Systemets mjukvara och funktionalitet

Systemmjukvaran i reflektometern CS-R3-40H erbjuder ett avancerat användargränssnitt optimerat för pekskärm. En nyckelmodul är 'Event Map' (händelsekarta), som automatiskt analyserar reflektogrammet och presenterar resultaten i form av tydliga grafiska ikoner som representerar svetsar, kontakter och linjeändar, vilket eliminerar tolkningsfel. Systemet möjliggör omedelbar generering av mätrapporter i PDF-format direkt i enhetens minne, vilket möjliggör snabb överlämning av dokumentation efter avslutat arbete. Nätverksverktyg som PING och IP-skanner är integrerade på ett sätt som möjliggör samtidig kontroll av kablage och aktiva enheter. Mjukvaran ger smidig energihantering och intuitiv dataexport via USB-C-porten, och regelbundna uppdateringar möjliggör utökning av basen för stödda standarder och diagnostikfunktioner.

Mått, Vikt

Produktmått: 45 x 160 x 100 mm (Djup x Bredd x Höjd)

Förpackningsmått: 90 x 200 x 160 mm (Djup x Bredd x Höjd)

Produktvikt: 400 g

Vikt med förpackning: 820 g
