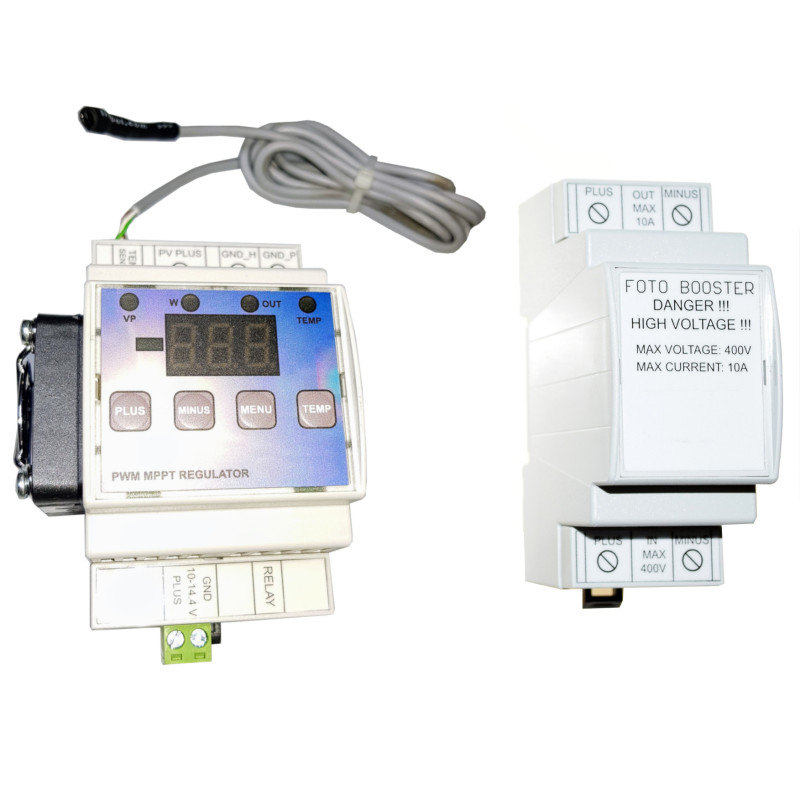

Regolatore PWM MPPT di Carica per Resistenza Boiler Pannelli Fotovoltaici PV Controller

Modello: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• Regolatore PWM per resistenze con algoritmo di ricerca del punto di massima potenza MPPT da pannelli fotovoltaici. Il regolatore consente di alimentare boiler elettrici standard per acqua calda sanitaria con pannelli solari.
• Il regolatore è dotato di un sensore di temperatura che permette di interrompere il riscaldamento del boiler al di sopra della temperatura impostata. È possibile modificare la temperatura impostata.
• Il regolatore visualizza: Tensione (V), Potenza (W) trasmessa alla resistenza, Temperatura dell'acqua nel boiler.
• Il regolatore può essere spento e acceso (pulsante più e meno).
• Il lampeggio del LED OUT indica la trasmissione di corrente alla resistenza.
• Uscita a relè che informa sull'interruzione del riscaldamento della resistenza. Può essere utilizzata per collegare dispositivi esterni.
• Il dispositivo viene montato su guida DIN TH35.
• Il regolatore possiede una protezione termica e un raffreddamento attivo dipendente dalla temperatura dell'elemento di esecuzione e dalla potenza.
• Per motivi di sicurezza, la parte ad alta tensione è separata galvanicamente da quella di alimentazione.
• Due modalità di funzionamento: Modalità automatica, Modalità con possibilità di impostazione delle soglie di tensione di attivazione.
• Prodotto nell'UE, certificato CE.

Descrizione

Regolatore PWM per resistenze con algoritmo di ricerca del punto di massima potenza MPPT da pannelli fotovoltaici.

Il regolatore consente l'alimentazione di resistenze standard di boiler elettrici per acqua calda sanitaria (funzionanti a 230V o 110V AC) da pannelli solari PV.

Il pannello fotovoltaico opera alla massima potenza solo alla tensione ottimale. Il collegamento della resistenza direttamente al pannello fotovoltaico causa un carico eccessivo con conseguente calo di tensione. A tensione di lavoro ridotta, il pannello produce molta meno corrente rispetto alla tensione ottimale. L'uso di un regolatore di carica elimina questo problema. Anche nelle giornate nuvolose sarà possibile riscaldare l'acqua nel boiler.

Al regolatore è aggiunto un modulo buffer contenente condensatori, induttanza e diodi, che permette di ottenere una maggiore efficienza (fino al 30%) e di ridurre le interferenze causate dalla regolazione PWM.

Il regolatore è dotato di un sensore di temperatura, che consente di interrompere il riscaldamento del boiler al di sopra della temperatura impostata.

Il dispositivo è stato dotato di un'ulteriore uscita a relè (libera da potenziale) che consente di notificare ai dispositivi esterni che il riscaldamento dell'acqua è terminato (raggiungimento della temperatura impostata) o che si è verificato un guasto al dispositivo. Questa uscita permette di collegare dispositivi aggiuntivi.

Specifica

Parametri

Tensione di alimentazione: da 11V a 14.4V DC

Tensione dei pannelli: da 10V a 400V DC

Corrente dei pannelli PV: fino a 11A. Il regolatore possiede una funzione che permette il funzionamento sicuro con pannelli PV che generano correnti superiori a 11A. Se il pannello PV genera una corrente superiore a 11A, il controller erogherà sulla resistenza un massimo di 11A. In pratica, è estremamente raro che un pannello PV che genera 13A in condizioni ideali superi i 11A (deve esserci temperatura ideale, irraggiamento perfetto e pannello PV nuovo).

Potenza massima della resistenza: 2kW

Potenza massima dei pannelli: 2kW

Corrente prelevata dall'alimentatore senza raffreddamento: 0,08 A

Corrente prelevata dall'alimentatore con raffreddamento: 0,23A

Precisione di misurazione della temperatura 0,1°C

Modalità di funzionamento

Il regolatore ha la possibilità di cambiare modalità per operare tra la tensione min e max.

Prima modalità:

È completamente automatica e inizia a funzionare subito dopo il collegamento. Quando la tensione in ingresso supera la soglia di tensione minima (pulsante MENO), il controller inizia a trasmettere corrente alla resistenza utilizzando l'algoritmo di ricerca del punto di massima potenza MPPT.

Se la tensione scende al di sotto del valore minimo, la ricerca MPPT viene interrotta e la corrente verso la resistenza smette di fluire. L'impostazione del valore minimo offre la possibilità di riscaldare liberamente l'acqua e contemporaneamente di caricare le batterie.

Seconda modalità:

Possibilità di impostare le soglie di tensione di attivazione (dalla quale inizia ad aumentare il valore PWM) e la tensione massima (dalla quale il fattore di riempimento è del 100%), cioè tutta l'energia delle celle va direttamente alla resistenza.

Inoltre, l'uso di questo metodo consente di mantenere i pannelli nel punto MPPT (punto di massima potenza).

Ulteriori informazioni

Dimensioni del regolatore: 90x54x64mm

Dimensioni del buffer: 90x36x64mm

Lunghezza del cavo del sensore di temperatura: circa 100cm

Quale resistenza dovrei usare, AC o DC, e di quale potenza?

Poiché l'unico parametro che descrive la resistenza è la resistenza elettrica, è possibile utilizzare una resistenza AC o DC.

La resistenza deve essere adattata ai pannelli fotovoltaici.

Se i tuoi pannelli fotovoltaici danno nominalmente 140V DC 7.14A 1000W, sarà più appropriato utilizzare una resistenza da 140V DC da 1000W,

ma puoi anche utilizzare una resistenza da 230V AC o 110V AC. È necessario solo adattare la potenza della resistenza ai pannelli PV. (forniamo un calcolatore online per calcolare la resistenza corretta).

Secondo quanto sopra, (poiché l'unico parametro della resistenza è la sua reattanza, così come l'intensità di corrente) c'è la possibilità di adattare una resistenza da 230V per lavorare con pannelli PV di diversa tensione, utilizzando la legge di Ohm. 140V / 7,14A = 19,61 Ohm. La nostra resistenza deve avere 19,61 Ohm. Per una resistenza da 230V P=U*U/R. P=230*230/19,61=2697W. Per pannelli PV da 140V 7,14A possiamo quindi utilizzare una resistenza da 230V AC con una potenza di circa 2700W.

Altri esempi:

Per 4x 400W pannello PV con tensione di lavoro 36V di un pannello PV, si può utilizzare una resistenza standard da 220V AC con potenza da 3 a 3,5kW

Per 4x 450W pannello PV con tensione di lavoro 38V di un pannello PV, si può utilizzare una resistenza standard da 220V AC con potenza da 3,8 a 4,5kW

Per 4x 500W pannello PV con tensione di lavoro 40V di un pannello PV, si può utilizzare una resistenza standard da 220V AC con potenza da 3,5 a 4kW

Le resistenze possono avere due spirali indipendenti. Una spirale può essere usata per riscaldare l'acqua dai pannelli PV e l'altra dalla rete 230V.

Per collegare il controller alla resistenza è più sicuro utilizzare una resistenza con una singola spirale.

Contenuto del set

Controller

Buffer di carica

Sensore di temperatura

Connettori per cavi (a seconda del lotto)

Imballaggio

Manuale

Certificati e standard

CE, RoHS

Dimensioni, Peso

Dimensioni del prodotto: 90 x 54 x 64 mm (Prof. x Largh. x Alt.)

Dimensioni imballaggio: 100 x 120 x 60 mm (Prof. x Largh. x Alt.)

Peso del prodotto: 330 g

Peso con imballaggio: 376 g

Download

• Manuale utente
• Dichiarazione CE
• CONFORMITÀ SICUREZZA
