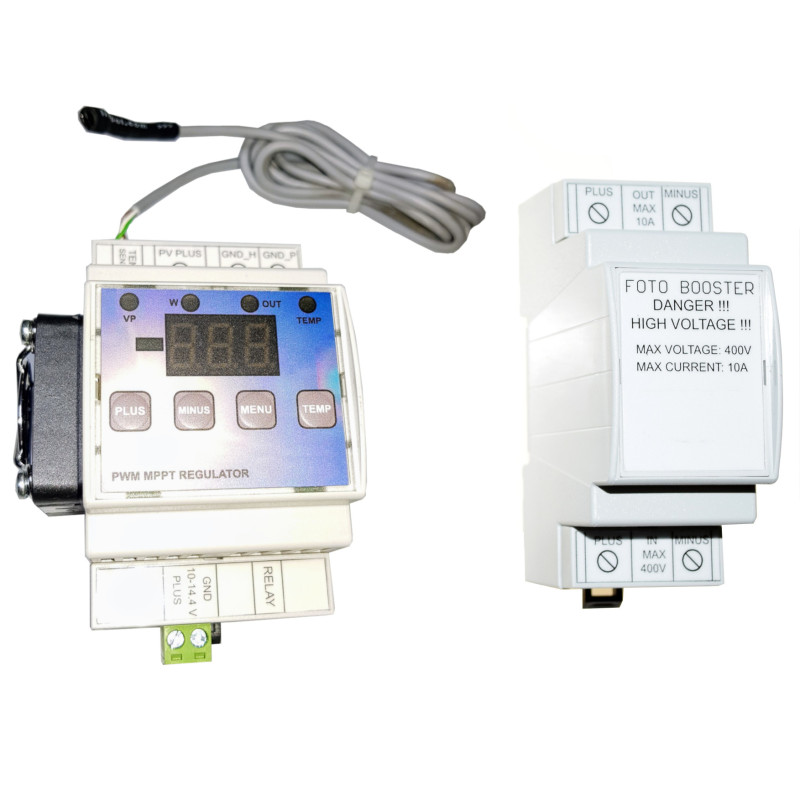

PWM MPPT laddningsregulator för varmvattenberedare till PV solpaneler styrenhet

Modell: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• PWM-regulator för värmeelement med MPPT-algoritm för maximal effektpunkt från solpaneler. Regulatorn möjliggör drift av standard elektriska varmvattenberedare från solpaneler.
• Regulatorn är utrustad med en temperatursensor, vilket gör det möjligt att avbryta uppvärmningen av varmvattenberedaren när en inställd temperatur uppnås. Det är möjligt att ändra den inställda temperaturen.
• Regulatorn visar: Spänning (V), Effekt (W) som överförs till värmeelementet, Vattentemperatur i beredaren.
• Regulatorn kan stängas av och slås på (plus- och minusknapp).
• Blinkande OUT-diod indikerar att ström överförs till värmeelementet.
• Reläutgång som informerar om att uppvärmningen har avbrutits. Kan användas för att ansluta externa enheter.
• Enheten monteras på DIN-skena TH35.
• Regulatorn har termiskt skydd och aktiv kylning beroende på ställdonets temperatur och effekt.
• Av säkerhetsskäl är högspänningsdelen galvaniskt separerad från matningsdelen.
• Två driftlägen: Automatiskt läge, läge med möjlighet att ställa in tröskelvärden för inkoppling.
• Tillverkad i EU, CE-certifierad.

Beskrivning

PWM-regulator för värmeelement med MPPT-algoritm för maximal effektpunkt från solpaneler.

Regulatorn möjliggör drift av standard värmeelement för elektriska varmvattenberedare (som arbetar på 230V eller 110V AC) från solcellspaneler (PV).

En solcellspanel arbetar med maximal effekt endast vid optimal spänning. Att ansluta värmeelementet direkt till solcellspanelen orsakar för hög belastning och därmed spänningsfall. Vid reducerad arbetsspänning producerar panelen betydligt mindre ström än vid optimal spänning. Användningen av en laddningsregulator eliminerar detta problem. Även under molniga dagar är det möjligt att värma vatten i beredaren.

Till regulatorn bifogas en buffertmodul som innehåller kondensatorer, drossel och dioder, vilket möjliggör högre verkningsgrad (upp till 30%) och minskade störningar orsakade av PWM-reglering.

Regulatorn är utrustad med en temperatursensor som tillåter avbrott i uppvärmningen av varmvattenberedaren över den inställda temperaturen.

Enheten är utrustad med en extra reläutgång (potentialfri) som möjliggör avisering till externa enheter om att vattenuppvärmningen är avslutad (inställd temperatur uppnådd) eller att ett enhetsfel har inträffat. Denna utgång möjliggör anslutning av ytterligare utrustning.

Specifikation

Parametrar

Matningsspänning: från 11V till 14.4V DC

Panelspänning: från 10V till 400V DC

PV-panelström: upp till 11A. Regulatorn har en funktion som möjliggör säker drift med PV-paneler som genererar högre strömstyrka än 11A. Om PV-panelen genererar högre strömstyrka än 11A kommer styrenheten till värmeelementet att ge maximalt 11A. I praktiken är det extremt sällsynt att en PV-panel som genererar 13A ström under ideala förhållanden överstiger 11A (det kräver perfekt temperatur, ideal solinstrålning och en ny PV-panel).

Maximal effekt för värmeelement: 2kW

Maximal effekt för paneler: 2kW

Strömförbrukning från nätadapter utan kylning: 0,08 A

Strömförbrukning från nätadapter med kylning: 0,23A

Temperaturmätningsnoggrannhet 0,1°C

Driftlägen

Regulatorn har möjlighet att ändra läge för drift mellan min- och max-spänning.

Första läget:

Är helt automatiskt och börjar fungera direkt efter anslutning. När ingångsspänningen överstiger det lägsta spänningströskelvärdet (MINUS-knapp), börjar styrenheten skicka ström till värmeelementet med hjälp av en MPPT-algoritm för sökning av maximal effektpunkt.

Om spänningen faller under minimivärdet avbryts MPPT-sökningen och strömmen till värmeelementet slutar flyta. Att ställa in minimivärdet ger möjlighet till fri vattenuppvärmning och samtidigt möjlighet att ladda batterier.

Andra läget:

Möjlighet att ställa in tröskelvärden för inkoppling (från vilken PWM-värdet börjar öka) och maximal spänning (från vilken fyllnadsfaktorn är 100%), vilket innebär att all cellenergi går direkt till värmeelementet.

Dessutom möjliggör användningen av denna metod att hålla panelerna vid MPPT-punkten (maximal effektpunkt).

Ytterligare information

Regulatorns mått: 90x54x64mm

Buffertens mått: 90x36x64mm

Temperatursensorns kabellängd: cirka 100cm

Vilket värmeelement ska jag använda AC eller DC och med vilken effekt?

Eftersom den enda parametern som beskriver värmeelementet är resistansen kan du använda ett AC- eller DC-värmeelement.

Värmeelementet måste anpassas till solcellspanelerna.

Om dina solcellspaneler ger nominellt 140V DC 7.14A 1000W, är det lämpligast att använda ett 140V DC värmeelement med en effekt på 1000W,

men du kan också använda ett 230V AC eller 110V AC värmeelement. Det är bara nödvändigt att matcha värmeelementets effekt med PV-panelerna. (Vi tillhandahåller en online-kalkylator för att beräkna rätt värmeelement).

Enligt ovanstående (eftersom värmeelementets enda parameter är dess resistans, samt strömstyrka) finns det möjlighet att matcha ett 230V värmeelement för drift med PV-paneler med annan spänning, med hjälp av Ohms lag. 140V / 7,14A = 19,61 Ohm. Vårt värmeelement ska ha 19,61 Ohm. För ett 230V värmeelement P=U*U/R. P=230*230/19,61=2697W. För PV-paneler 140V 7,14A kan vi därför använda ett 230V AC värmeelement med en effekt på cirka 2700W.

Andra exempel:

För 4x 400W PV-panel med en driftspänning på 36V per PV-panel kan man använda ett standard 220V AC värmeelement med en effekt från 3 till 3,5kW

För 4x 450W PV-panel med en driftspänning på 38V per PV-panel kan man använda ett standard 220V AC värmeelement med en effekt från 3,8 till 4,5kW

För 4x 500W PV-panel med en driftspänning på 40V per PV-panel kan man använda ett standard 220V AC värmeelement med en effekt från 3,5 till 4kW

Värmeelement kan ha två oberoende spiraler. En spiral kan användas för att värma vatten från PV-paneler och den andra från 230V-nätet.

För att ansluta styrenheten till värmeelementet är det säkrare att använda ett värmeelement med en enskild spiral.

Innehåll i setet

Styrenhet

Laddningsbuffert

Temperatursensor

Kabelanslutningar (beroende på batch)

Förpackning

Manual

Certifikat och standarder

CE, RoHS

Mått, Vikt

Produktmått: 90 x 54 x 64 mm (Dj. x Br. x Hö.)

Förpackningsmått: 100 x 120 x 60 mm (Dj. x Br. x Hö.)

Produktvikt: 330 g

Vikt med förpackning: 376 g
