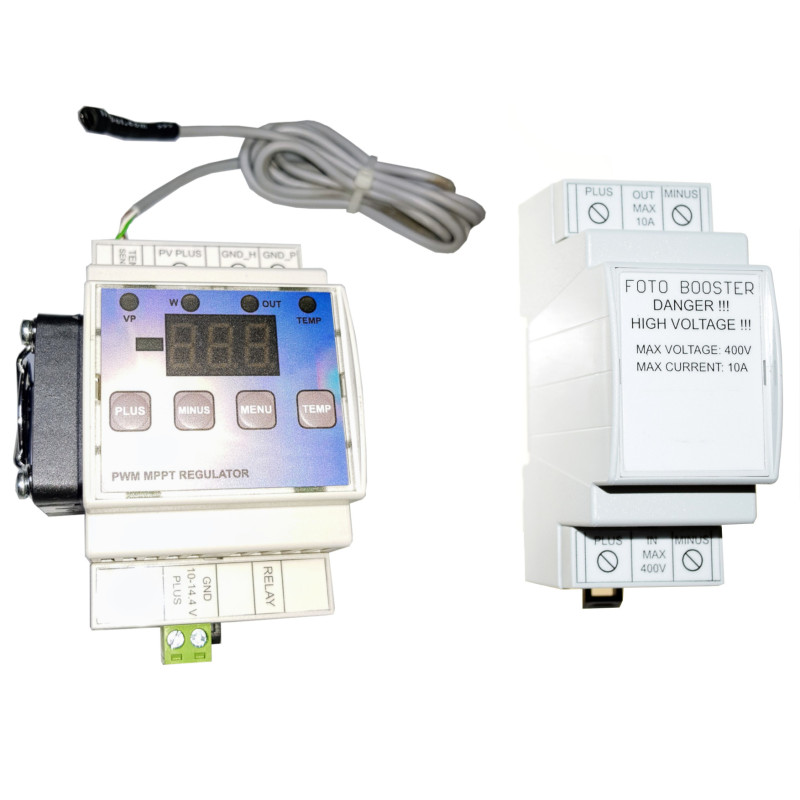

Contrôleur de charge PWM MPPT pour thermoplongeurs de chauffe-eau solaires PV

Modèle: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• Régulateur PWM pour thermoplongeurs avec algorithme de recherche du point de puissance maximale MPPT pour panneaux photovoltaïques. Le régulateur permet d'alimenter des chauffe-eau électriques ECS standard à partir de panneaux solaires
• Le régulateur est équipé d'un capteur de température, ce qui permet d'arrêter le chauffage du chauffe-eau au-delà d'une température réglée. Il est possible de modifier la température de consigne.
• Le régulateur affiche : Tension (V), Puissance (W) transmise au thermoplongeur, Température de l'eau dans le chauffe-eau
• Le régulateur peut être éteint et allumé (boutons plus et moins)
• Le clignotement de la diode OUT signale la transmission du courant au thermoplongeur
• Sortie relais signalant l'arrêt du chauffage du thermoplongeur. Elle peut être utilisée pour connecter des appareils externes
• L'appareil est monté sur rail DIN TH35
• Le régulateur possède une protection thermique et un refroidissement actif dépendant de la température de l'élément de puissance et de la puissance.
• Pour des raisons de sécurité, la partie haute tension est isolée galvaniquement de la partie alimentation.
• Deux modes de fonctionnement : Mode automatique, Mode avec possibilité de réglage des seuils de tension d'activation
• Fabriqué dans l'UE, possède le certificat CE

Description

Régulateur PWM pour thermoplongeurs avec algorithme de recherche du point de puissance maximale MPPT pour panneaux photovoltaïques.

Le régulateur permet d'alimenter des thermoplongeurs de chauffe-eau électriques ECS standard (fonctionnant sous 230V ou 110V AC) à partir de panneaux solaires PV.

Le panneau photovoltaïque fonctionne à sa puissance maximale uniquement à une tension optimale. Connecter le thermoplongeur directement au panneau photovoltaïque provoque une surcharge et, par conséquent, une chute de tension. À une tension de travail réduite, le panneau produit jusqu'à plusieurs fois moins de courant qu'à la tension optimale. L'utilisation d'un régulateur de charge élimine ce problème. Même par temps nuageux, il sera possible de chauffer l'eau dans le chauffe-eau.

Un module tampon contenant des condensateurs, une bobine d'arrêt et des diodes est joint au régulateur, ce qui permet d'obtenir un meilleur rendement (jusqu'à 30 %) et de réduire les interférences causées par la régulation PWM.

Le régulateur a été équipé d'un capteur de température, ce qui permet d'arrêter le chauffage du chauffe-eau au-delà d'une température réglée.

L'appareil a été équipé d'une sortie relais supplémentaire (libre de potentiel) permettant de notifier les appareils externes que le chauffage de l'eau est terminé (atteinte de la température de consigne) ou qu'une panne de l'appareil s'est produite. Cette sortie permet de connecter des appareils supplémentaires.

Spécifications

Paramètres

Tension d'alimentation: de 11V à 14,4V DC

Tension des panneaux: de 10V à 400V DC

Courant des panneaux PV: jusqu'à 11A. Le régulateur possède une fonction qui permet un travail sûr avec des panneaux PV générant des intensités supérieures à 11A. Si le panneau PV génère une intensité supérieure à 11A, le contrôleur délivrera au thermoplongeur un maximum de 11A. En pratique, il arrive extrêmement rarement qu'un panneau PV qui génère 13A dans des conditions idéales dépasse l'intensité de 11A (il doit y avoir une température idéale, un ensoleillement idéal et un panneau PV neuf).

Puissance maximale du thermoplongeur: 2kW

Puissance maximale des panneaux: 2kW

Courant consommé par l'alimentation sans refroidissement: 0,08 A

Courant consommé par l'alimentation avec refroidissement: 0,23A

Précision de mesure de la température 0,1°C

Modes de fonctionnement

Le régulateur a la possibilité de changer le mode pour un fonctionnement dans la plage entre la tension min et max.

Premier mode:

Est entièrement automatique et commence à fonctionner dès la connexion. Lorsque la tension à l'entrée dépasse le seuil de tension minimale (bouton MOINS), le contrôleur commence à transmettre le courant vers le thermoplongeur en utilisant l'algorithme de recherche du point de puissance maximale MPPT.

Si la tension tombe en dessous de la valeur minimale, la recherche MPPT est interrompue et le courant vers le thermoplongeur cesse de circuler. Le réglage de la valeur minimale donne la possibilité de chauffer l'eau librement tout en permettant de charger les batteries.

Deuxième mode:

Possibilité de régler les seuils de tension d'enclenchement (à partir duquel la valeur PWM commence à augmenter) et la tension maximale (à partir de laquelle le coefficient de remplissage est de 100%), ce qui signifie que toute l'énergie des cellules va directement au thermoplongeur.

De plus, l'utilisation de cette méthode permet de maintenir les panneaux au point MPPT (le point de puissance maximale).

Informations supplémentaires

Dimensions du régulateur : 90x54x64mm

Dimensions du tampon : 90x36x64mm

Longueur du câble du capteur de température: environ 100cm

Quel thermoplongeur dois-je utiliser, AC ou DC et quelle puissance?

Puisque le seul paramètre décrivant le thermoplongeur est la résistance, vous pouvez utiliser un thermoplongeur AC ou DC.

Le thermoplongeur doit être adapté aux panneaux photovoltaïques.

Si vos panneaux photovoltaïques donnent nominalement 140V DC 7,14A 1000W, il sera plus approprié d'utiliser un thermoplongeur 140V DC d'une puissance de 1000W,

mais vous pouvez également utiliser un thermoplongeur 230V AC ou 110V AC. Il suffit d'adapter la puissance du thermoplongeur aux panneaux PV. (nous mettons à disposition un calculateur en ligne pour calculer le bon thermoplongeur).

Selon ce qui précède, (puisque le seul paramètre du thermoplongeur est sa résistance, ainsi que l'intensité du courant) il est possible d'adapter un thermoplongeur 230V pour travailler avec des panneaux PV d'une tension différente, en utilisant la loi d'Ohm. 140V / 7,14A = 19,61 Ohm. Notre thermoplongeur doit avoir 19,61 Ohm. Pour un thermoplongeur 230V P=U*U/R.P=230*230/19,61=2697W. Pour des panneaux PV 140V 7,14A, nous pouvons donc utiliser un thermoplongeur 230V AC d'une puissance d'environ 2700W.

Autres exemples:

Pour 4x 400W panneau PV avec une tension de fonctionnement de 36V d'un panneau PV, on peut utiliser un thermoplongeur standard 220V AC d'une puissance de 3 à 3,5kW

Pour 4x 450W panneau PV avec une tension de fonctionnement de 38V d'un panneau PV, on peut utiliser un thermoplongeur standard 220V AC d'une puissance de 3,8 à 4,5kW

Pour 4x 500W panneau PV avec une tension de fonctionnement de 40V d'un panneau PV, on peut utiliser un thermoplongeur standard 220V AC d'une puissance de 3,5 à 4kW

Les thermoplongeurs peuvent avoir deux spirales indépendantes. Une spirale peut être utilisée pour chauffer l'eau à partir de panneaux PV et l'autre à partir du réseau 230V.

Pour connecter le contrôleur au thermoplongeur, il est plus sûr d'utiliser un thermoplongeur avec une seule spirale.

Contenu du kit

Contrôleur

Tampon de charge

Capteur de température

Connecteurs pour câbles (selon le lot)

Emballage

Notice

Certificats et normes

CE, RoHS

Dimensions, Poids

Dimensions du produit: 90 x 54 x 64 mm (P x L x H)

Dimensions de l'emballage: 100 x 120 x 60 mm (P x L x H)

Poids du produit: 330 g

Poids avec emballage: 376 g
