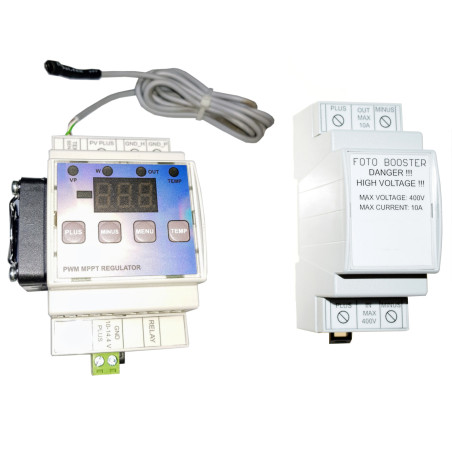

Fotovoltaik PV Paneller için PWM MPPT Kazan Isıtıcı Şarj Regülatörü Kontrol Cihazı

Model: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• Fotovoltaik panellerden maksimum güç noktası arama MPPT algoritmasına sahip ısıtıcılar için PWM regülatörü. Regülatör, standart elektrikli sıcak su kazanlarının (CWU) güneş panellerinden beslenmesini sağlar.
• Regülatör, kazan ısıtmasını ayarlanan sıcaklığın üzerinde kesmeye izin veren bir sıcaklık sensörü ile donatılmıştır. Ayarlanan sıcaklığı değiştirme imkanı vardır.
• Regülatör şunları gösterir: Voltaj (V), ısıtıcıya iletilen Güç (W), kazan suyu sıcaklığı
• Regülatör açılıp kapatılabilir (artı ve eksi düğmesi).
• OUT diyotunun yanıp sönmesi, ısıtıcıya akım iletildiğini gösterir.
• Isıtıcının ısıtmayı kestiğini bildiren röle çıkışı. Harici cihazları bağlamak için kullanılabilir.
• Cihaz DIN TH35 rayına monte edilir.
• Regülatör, termal korumaya ve aktüatörün sıcaklığına ve güce bağlı aktif soğutmaya sahiptir.
• Güvenlik nedeniyle, yüksek voltajlı kısım besleme kısmından galvanik olarak ayrılmıştır.
• İki çalışma modu: Otomatik mod, tetikleme voltajı eşiklerini ayarlama imkanı olan mod
• AB'de üretilmiştir, CE Sertifikasına sahiptir

Açıklama

Fotovoltaik panellerden maksimum güç noktası arama MPPT algoritmasına sahip ısıtıcılar için PWM regülatörü.

Regülatör, standart elektrikli kazan ısıtıcılarının (230V veya 110V AC ile çalışan) güneş PV panellerinden beslenmesini sağlar.

Fotovoltaik panel sadece optimum voltajda maksimum güçle çalışır. Isıtıcıyı doğrudan fotovoltaik panele bağlamak, onun aşırı yüklenmesine ve sonuç olarak voltaj düşüşüne neden olur. Düşük çalışma voltajında, panel optimum voltajdan birkaç kat daha az elektrik üretir. Şarj regülatörü kullanmak bu sorunu ortadan kaldırır. Bulutlu günlerde bile kazanda su ısıtmak mümkün olacaktır.

Regülatöre, daha yüksek verimlilik (hatta %30'a kadar) ve PWM regülasyonunun neden olduğu parazitlerin azaltılmasını sağlayan kondansatörler, bobin ve diyotlar içeren bir tampon modülü eklenmiştir.

Regülatör, kazan ısıtmasını ayarlanan sıcaklığın üzerinde kesmeye izin veren bir sıcaklık sensörü ile donatılmıştır.

Cihaz, su ısıtmanın bittiğini (ayarlanan sıcaklığa ulaşıldığını) veya cihazda bir arıza meydana geldiğini harici cihazlara bildirmeyi sağlayan ek bir röle çıkışı (potansiyelsiz) ile donatılmıştır. Bu çıkış, ek cihazları bağlamanıza olanak tanır.

Özellikler

Parametreler

Besleme voltajı: 11V - 14.4V DC

Panel voltajı: 10V - 400V DC

PV panellerin akımı: 11A'e kadar. Regülatör, 11A'den daha yüksek akım üreten PV panellerle güvenli çalışmaya izin veren bir fonksiyona sahiptir. PV paneli 11A'den daha yüksek bir akım üretirse, kontrol cihazı ısıtıcıya maksimum 11A verir. Uygulamada, ideal koşullarda 13A akım üreten bir PV panelinin 11A akımı aşması son derece nadirdir (ideal sıcaklık, ideal güneş ışığı ve yeni bir PV paneli olması gerekir).

Maksimum ısıtıcı gücü: 2kW

Maksimum panel gücü: 2kW

Soğutmasız güç kaynağından çekilen akım: 0,08 A

Soğutmalı güç kaynağından çekilen akım: 0,23A

Sıcaklık ölçüm hassasiyeti 0,1°C

Çalışma modları

Regülatör, minimum ve maksimum voltaj arasındaki çalışma modunu değiştirme imkanına sahiptir.

Birinci mod:

Tamamen otomatiktir ve bağlandıktan hemen sonra çalışmaya başlar. Girişteki voltaj minimum voltaj eşiğini (EKSİ düğmesi) aştığında, kontrol cihazı MPPT maksimum güç noktası arama algoritmasını kullanarak ısıtıcıya akım iletmeye başlar.

Voltaj minimum değerin altına düşerse, MPPT araması kesilir ve ısıtıcıya akım akışı durur. Minimum değerin ayarlanması, serbestçe su ısıtma ve aynı zamanda aküleri şarj etme imkanı verir.

İkinci mod:

Tetikleme voltajı eşiklerini (PWM değerinin artmaya başladığı) ve maksimum voltajı (doluluk katsayısının %100 olduğu, yani hücrelerin tüm enerjisinin doğrudan ısıtıcıya gittiği) ayarlama imkanı.

Ek olarak, bu yöntemin kullanılması panellerin MPPT noktasında (maksimum güç noktası) tutulmasını sağlar.

Ek bilgi

Regülatör boyutları : 90x54x64mm

Tampon boyutları : 90x36x64mm

Sıcaklık sensörü kablo uzunluğu: yaklaşık 100cm

Hangi AC veya DC ısıtıcıyı ve ne kadar güçte kullanmalıyım?

Isıtıcıyı tanımlayan tek parametre direnç olduğu için AC veya DC ısıtıcı kullanabilirsiniz.

Isıtıcı, fotovoltaik panellere uygun şekilde eşleştirilmelidir.

Fotovoltaik panelleriniz nominal olarak 140V DC 7.14A 1000W veriyorsa, 1000W gücünde 140V DC bir ısıtıcı kullanmak en uygunu olacaktır,

ancak 230V AC veya 110V AC bir ısıtıcı da kullanabilirsiniz. Sadece ısıtıcı gücünü PV panellerine eşleştirmeniz gerekir. (Doğru ısıtıcıyı hesaplamak için çevrimiçi bir hesap makinesi sunuyoruz).

Yukarıdakilere uygun olarak (ısıtıcının tek parametresi direnci ve ayrıca akım şiddeti olduğu için), Ohm yasasını kullanarak 230V ısıtıcıyı farklı voltajdaki PV panelleriyle çalışacak şekilde eşleştirme imkanı vardır. 140V / 7,14A = 19,61 Ohm. Isıtıcımız 19,61 Ohm olmalıdır. 230V ısıtıcı için P=U*U/R.P=230*230/19,61=2697W. Bu nedenle 140V 7,14A PV panelleri için yaklaşık 2700W gücünde 230V AC bir ısıtıcı kullanabiliriz.

Diğer örnekler:

Bir paneli 36V çalışma voltajında olan 4x 400W PV paneli için 3 ila 3,5kW gücünde standart bir 220V AC ısıtıcı kullanılabilir

Bir paneli 38V çalışma voltajında olan 4x 450W PV paneli için 3,8 ila 4,5kW gücünde standart bir 220V AC ısıtıcı kullanılabilir

Bir paneli 40V çalışma voltajında olan 4x 500W PV paneli için 3,5 ila 4kW gücünde standart bir 220V AC ısıtıcı kullanılabilir

Isıtıcıların iki bağımsız spirali olabilir. Bir spiral, PV panellerinden su ısıtmak için, diğeri ise 230V şebekesinden kullanılabilir.

Kontrol cihazını ısıtıcıya bağlamak için tek spiralli bir ısıtıcı kullanmak daha güvenlidir.

Set içeriği

Kontrol cihazı

Yük tamponu

Sıcaklık sensörü

Kablo bağlantıları (partiye bağlı olarak)

Ambalaj

Kullanım kılavuzu

Sertifikalar ve standartlar

CE, RoHS

Boyutlar, Ağırlık

Ürün boyutları: 90 x 54 x 64 mm (Der. x Gen. x Yük.)

Ambalaj boyutları: 100 x 120 x 60 mm (Der. x Gen. x Yük.)

Ürün ağırlığı: 330 g

Ambalaj ile ağırlık: 376 g
