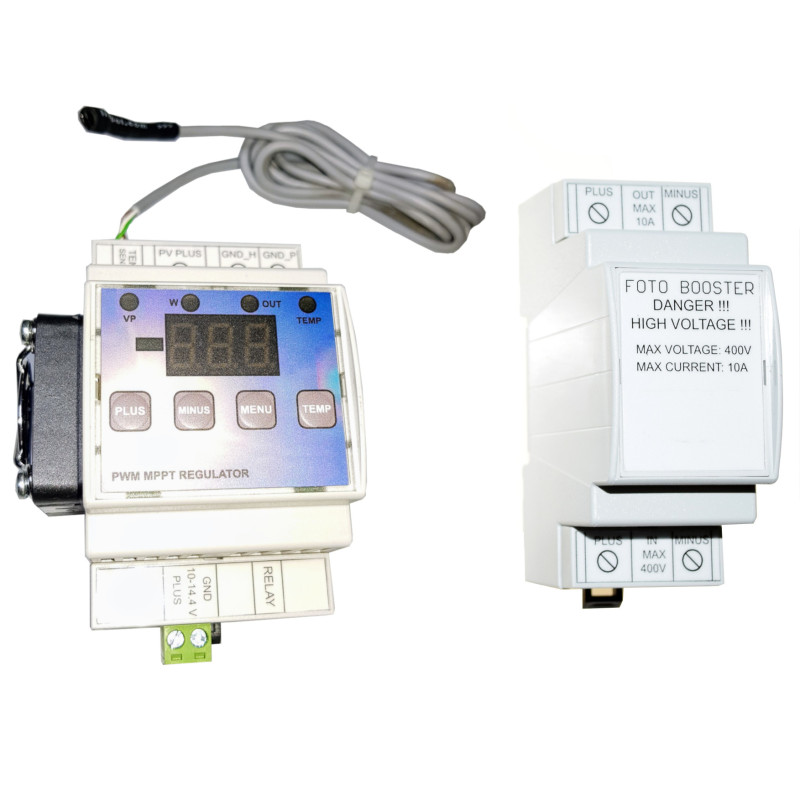

PWM MPPT reguliatorius vandens šildytuvo įkrovimui PV fotovoltiniams skydeliams valdiklis

Modelis: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• PWM reguliatorius šildytuvams su didžiausios galios taško paieškos algoritmu (MPPT) iš fotovoltinių skydelių. Reguliatorius leidžia maitinti standartinius karšto buitinio vandens elektrinius boilerius iš saulės skydelių
• Reguliatorius aprūpintas temperatūros jutikliu, kuris leidžia nutraukti boilerio šildymą viršijus nustatytą temperatūrą. Galima keisti nustatytą temperatūrą.
• Reguliatorius rodo: Įtampą (V), Galia (W) perduodamą į šildytuvą, Vandens temperatūrą boileryje
• Reguliatorių galima išjungti ir įjungti (pliuso ir minuso mygtukai)
• Diodo OUT mirksėjimas signalizuoja srovės perdavimą į šildytuvą
• Relės išėjimas, informuojantis apie šildytuvo šildymo nutraukimą. Jį galima naudoti išoriniams įrenginiams prijungti
• Įrenginys montuojamas ant DIN TH35 bėgelio
• Reguliatorius turi šiluminę apsaugą bei aktyvų aušinimą, priklausomą nuo vykdomojo elemento temperatūros ir galios.
• Saugumo sumetimais aukštos įtampos dalis yra galvaniškai atskirta nuo maitinimo dalies.
• Du darbo režimai: Automatinis režimas, Režimas su galimybe nustatyti įjungimo įtampos slenksčius
• Pagaminta ES, turi CE sertifikatą

Aprašymas

PWM reguliatorius šildytuvams su didžiausios galios taško paieškos algoritmu (MPPT) iš fotovoltinių skydelių.

Reguliatorius leidžia maitinti standartinius elektrinius karšto buitinio vandens boilerių šildytuvus (veikiančius 230V arba 110V AC) iš PV saulės skydelių.

Fotovoltinis skydelis veikia maksimalia galia tik esant optimaliai įtampai. Šildytuvo prijungimas tiesiai prie fotovoltinio skydelio sukelia per didelę jo apkrovą ir dėl to įtampos kritimą. Esant sumažintai darbo įtampai, skydelis pagamina net kelis kartus mažiau srovės nei esant optimaliai įtampai. Įkrovimo reguliatoriaus naudojimas pašalina šią problemą. Net debesuotomis dienomis bus galima šildyti vandenį boileryje.

Prie reguliatoriaus pridedamas buferio modulis, kuriame yra kondensatoriai, droselis, diodai, kuris leidžia pasiekti didesnį efektyvumą (net 30%) ir sumažinti trikdžius, atsirandančius dėl PWM reguliavimo.

Reguliatorius aprūpintas temperatūros jutikliu, kuris leidžia nutraukti boilerio šildymą viršijus nustatytą temperatūrą.

Įrenginys turi papildomą relės išėjimą (be potencialo), leidžiantį pranešti išoriniams įrenginiams, kad vandens šildymas baigtas (pasiekta nustatyta temperatūra) arba kad įrenginyje įvyko gedimas. Šis išėjimas leidžia prijungti papildomus įrenginius.

Specifikacija

Parametrai

Maitinimo įtampa: nuo 11V iki 14.4V DC

Skydelių įtampa: nuo 10V iki 400V DC

PV skydelių srovė: iki 11A. Reguliatorius turi funkciją, leidžiančią saugiai dirbti su PV skydeliais, generuojančiais didesnę nei 11A srovę. Jei PV skydelis generuoja didesnę nei 11A srovę, valdiklis į šildytuvą pateiks maksimaliai 11A. Praktikoje itin retai pasitaiko, kad PV skydelis, idealioje aplinkoje generuojantis 13A srovę, viršytų 11A (turi būti ideali temperatūra, idealus apšvietimas ir naujas PV skydelis).

Maksimali šildytuvo galia: 2kW

Maksimali skydelių galia: 2kW

Srovė, sunaudojama iš maitinimo šaltinio be aušinimo: 0,08 A

Srovė, sunaudojama iš maitinimo šaltinio su aušinimu: 0,23A

Temperatūros matavimo tikslumas 0,1°C

Darbo režimai

Reguliatorius turi galimybę pakeisti darbo režimą į darbą tarp minimalios ir maksimalios įtampos.

Pirmas režimas:

Yra visiškai automatinis ir pradeda veikti iškart po prijungimo. Kai įtampa įėjime viršija minimalios įtampos slenkstį (MINUS mygtukas), valdiklis pradeda siųsti srovę į šildytuvą naudodamas MPPT maksimalios galios taško paieškos algoritmą.

Jei įtampa nukrenta žemiau minimalios vertės, MPPT paieška nutraukiama ir srovė į šildytuvą nustoja tekėti. Minimalios vertės nustatymas suteikia galimybę laisvai šildyti vandenį ir tuo pačiu krauti akumuliatorius.

Antras režimas:

Galimybė nustatyti įjungimo įtampos slenksčius (nuo kurios pradedama didinti PWM vertė) ir maksimalios įtampos (nuo kurios užpildymo koeficientas yra 100%), t.y. visa elementų energija eina tiesiai į šildytuvą.

Papildomai šio metodo naudojimas leidžia išlaikyti skydelius MPPT taške (didžiausios galios taške).

Papildoma informacija

Reguliatoriaus matmenys : 90x54x64mm

Buferio matmenys : 90x36x64mm

Temperatūros jutiklio laido ilgis: apie 100cm

Kokį šildytuvą turėčiau naudoti AC ar DC ir kokios galios?

Kadangi vienintelis šildytuvą aprašantis parametras yra varža, galite naudoti AC arba DC šildytuvą.

Šildytuvą reikia pritaikyti prie fotovoltinių skydelių.

Jei jūsų fotovoltiniai skydeliai nominaliai duoda 140V DC 7.14A 1000W, tinkamiausia bus naudoti 140V DC 1000W galios šildytuvą,

t tačiau galite naudoti ir 230V AC arba 110V AC šildytuvą. Tereikia pritaikyti šildytuvo galią prie PV skydelių. (pateikiame internetinį skaičiuotuvą tinkamam šildytuvui apskaičiuoti).

Atsižvelgiant į tai, (kadangi vienintelis šildytuvo parametras yra jo varža, taip pat srovės stipris) yra galimybė pritaikyti 230V šildytuvą darbui su kito įtampos lygio PV skydeliais, naudojantis Omo dėsniu. 140V / 7,14A = 19,61 Ohm. Mūsų šildytuvas turi turėti 19,61 Ohm. Šildytuvui 230V P=U*U/R.P=230*230/19,61=2697W. PV skydeliams 140V 7,14A galime taigi naudoti 230V AC šildytuvą, kurio galia apie 2700W.

Kiti pavyzdžiai:

4x 400W PV skydeliui, kurio vieno PV skydelio darbo įtampa 36V, galima naudoti standartinį 220V AC šildytuvą, kurio galia nuo 3 iki 3,5kW

4x 450W PV skydeliui, kurio vieno PV skydelio darbo įtampa 38V, galima naudoti standartinį 220V AC šildytuvą, kurio galia nuo 3,8 iki 4,5kW

4x 500W PV skydeliui, kurio vieno PV skydelio darbo įtampa 40V, galima naudoti standartinį 220V AC šildytuvą, kurio galia nuo 3,5 iki 4kW

Šildytuvai gali turėti dvi nepriklausomas spirales. Viena spiralė gali būti naudojama vandeniui šildyti iš PV skydelių, o kita iš 230V tinklo.

Valdiklio prijungimui prie šildytuvo saugiau yra naudoti šildytuvą su viena spirale.

Rinkinio turinys

Valdiklis

Įkrovimo buferis

Temperatūros jutiklis

Laidų jungtys (priklausomai nuo partijos)

Pakuotė

Instrukcija

Sertifikatai ir normos

CE, RoHS

Matmenys, Svoris

Produkto matmenys: 90 x 54 x 64 mm (Gyl. x Plot. x Aukšt.)

Pakuotės matmenys: 100 x 120 x 60 mm (Gyl. x Plot. x Aukšt.)

Produkto svoris: 330 g

Svoris su pakuote: 376 g

Parsisiųsti

• Naudotojo vadovas
• CE deklaracija
• SAUGOS ATITIKTIS
