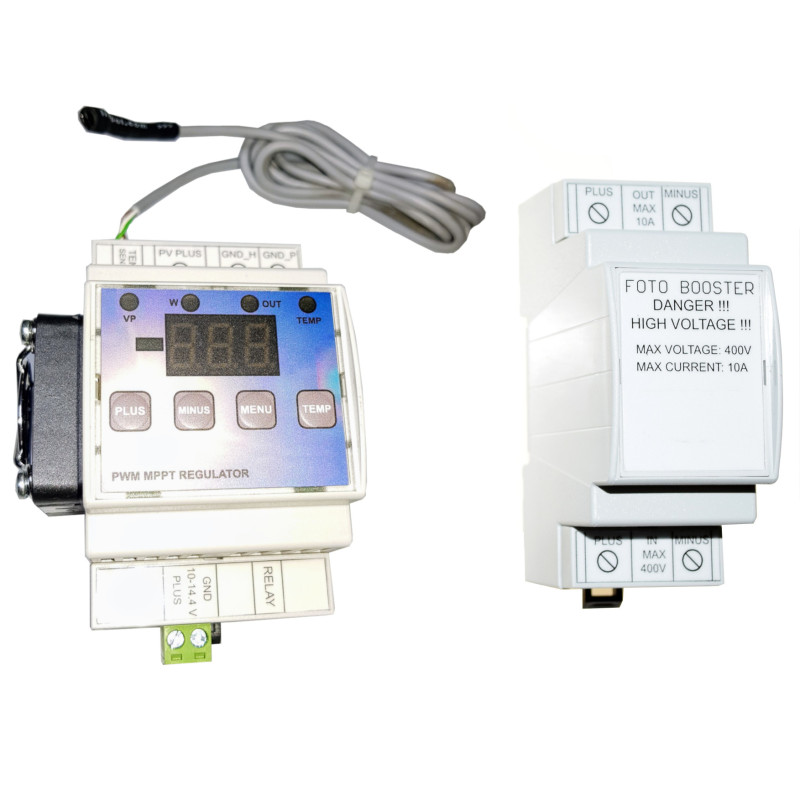

Regulador PWM MPPT de Carregamento para Aquecedor de Caldeira para Painéis Fotovoltaicos

Modelo: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• Regulador PWM para aquecedores com algoritmo de busca do ponto de máxima potência MPPT a partir de painéis fotovoltaicos. O regulador permite alimentar caldeiras elétricas de água quente sanitária padrão com painéis solares.
• O regulador está equipado com um sensor de temperatura, o que permite interromper o aquecimento da caldeira acima da temperatura definida. Existe a possibilidade de alterar a temperatura alvo.
• O regulador exibe: Tensão (V), Potência (W) transmitida ao aquecedor, Temperatura da água na caldeira.
• O regulador pode ser desligado e ligado (botões de mais e menos).
• O piscar do LED OUT sinaliza a transmissão de corrente para o aquecedor.
• Saída de relé que informa sobre a interrupção do aquecimento. Pode ser usada para conectar dispositivos externos.
• O dispositivo é montado em trilho DIN TH35.
• O regulador possui proteção térmica e resfriamento ativo dependente da temperatura do elemento de controle e da potência.
• Por razões de segurança, a parte de alta tensão é isolada galvanicamente da fonte de alimentação.
• Dois modos de operação: Modo automático, Modo com possibilidade de definir limites de tensão de ativação.
• Fabricado na UE, possui certificado CE.

Descrição

Regulador PWM para aquecedores com algoritmo de busca do ponto de máxima potência MPPT a partir de painéis fotovoltaicos.

O regulador permite alimentar aquecedores de caldeiras elétricas de água quente sanitária padrão (operando a 230V ou 110V AC) com painéis solares PV.

O painel fotovoltaico opera com potência máxima apenas na tensão ideal. Conectar o aquecedor diretamente ao painel fotovoltaico causa uma sobrecarga excessiva e, consequentemente, uma queda de tensão. Com a tensão de trabalho reduzida, o painel produz muito menos corrente do que na tensão ideal. O uso de um regulador de carga elimina este problema. Mesmo em dias nublados, será possível aquecer a água na caldeira.

O regulador vem acompanhado de um módulo buffer contendo capacitores, indutor e diodos, que permite obter maior eficiência (até 30%) e reduzir interferências causadas pela regulação PWM.

O regulador está equipado com um sensor de temperatura, o que permite interromper o aquecimento da caldeira acima da temperatura definida.

O dispositivo foi equipado com uma saída de relé adicional (livre de potencial) permitindo notificar dispositivos externos de que o aquecimento da água terminou (atingimento da temperatura definida) ou que ocorreu uma falha no dispositivo. Esta saída permite conectar dispositivos adicionais.

Especificação

Parâmetros

Tensão de alimentação: de 11V a 14.4V DC

Tensão dos painéis: de 10V a 400V DC

Corrente dos painéis PV: até 11A. O regulador possui uma função que permite um trabalho seguro com painéis PV que geram correntes superiores a 11A. Se o painel PV gerar uma corrente superior a 11A, o controlador fornecerá no máximo 11A para o aquecedor. Na prática, é extremamente raro que um painel PV que gere 13A de corrente em condições ideais exceda 11A (precisa de temperatura ideal, radiação solar perfeita e um painel PV novo).

Potência máxima do aquecedor: 2kW

Potência máxima dos painéis: 2kW

Corrente consumida da fonte sem resfriamento: 0,08 A

Corrente consumida da fonte com resfriamento: 0,23A

Precisão da medição de temperatura 0,1°C

Modos de operação

O regulador tem a capacidade de mudar o modo para operar entre a tensão mínima e máxima.

Primeiro modo:

É totalmente automático e começa a funcionar logo após a conexão. Quando a tensão na entrada excede o limiar de tensão mínima (botão MENOS), o controlador começa a transmitir corrente para o aquecedor usando o algoritmo de busca do ponto de máxima potência MPPT.

Se a tensão cair abaixo do valor mínimo, a busca MPPT é interrompida e a corrente para o aquecedor deixa de fluir. Definir o valor mínimo permite o aquecimento livre da água e, simultaneamente, a possibilidade de carregar baterias.

Segundo modo:

Capacidade de definir limites de tensão de ativação (a partir do qual o valor PWM começa a aumentar) e tensão máxima (a partir da qual o fator de preenchimento é 100%), ou seja, toda a energia das células vai diretamente para o aquecedor.

Adicionalmente, o uso deste método permite manter os painéis no ponto MPPT (ponto de máxima potência).

Informações adicionais

Dimensões do regulador: 90x54x64mm

Dimensões do buffer: 90x36x64mm

Comprimento do cabo do sensor de temperatura: cerca de 100cm

Que aquecedor devo usar, AC ou DC, e de que potência?

Como o único parâmetro que descreve o aquecedor é a resistência, você pode usar um aquecedor AC ou DC.

O aquecedor deve ser adaptado aos painéis fotovoltaicos.

Se os seus painéis fotovoltaicos fornecem nominalmente 140V DC 7.14A 1000W, o mais adequado seria usar um aquecedor de 140V DC com potência de 1000W, mas você também pode usar um aquecedor de 230V AC ou 110V AC. Basta ajustar a potência do aquecedor aos painéis PV. (Disponibilizamos uma calculadora online para calcular o aquecedor correto).

De acordo com o acima (como o único parâmetro do aquecedor é a sua resistência, e também a intensidade da corrente), existe a possibilidade de adaptar um aquecedor de 230V para trabalhar com painéis PV de outra tensão, usando a lei de Ohm. 140V / 7,14A = 19,61 Ohm. O nosso aquecedor deve ter 19,61 Ohm. Para um aquecedor de 230V P=U*U/R. P=230*230/19,61=2697W. Para painéis PV de 140V 7,14A podemos, portanto, usar um aquecedor de 230V AC com potência de cerca de 2700W.

Outros exemplos:

Para 4x painéis PV de 400W com tensão de trabalho de 36V por painel, pode-se usar um aquecedor padrão de 220V AC com potência de 3 a 3,5kW.

Para 4x painéis PV de 450W com tensão de trabalho de 38V por painel, pode-se usar um aquecedor padrão de 220V AC com potência de 3,8 a 4,5kW.

Para 4x painéis PV de 500W com tensão de trabalho de 40V por painel, pode-se usar um aquecedor padrão de 220V AC com potência de 3,5 a 4kW.

Os aquecedores podem ter duas espirais independentes. Uma espiral pode ser usada para aquecer água a partir de painéis PV e a outra a partir da rede de 230V.

Para conectar o controlador ao aquecedor, é mais seguro usar um aquecedor com uma única espiral.

Conteúdo do conjunto

Controlador

Buffer de carga

Sensor de temperatura

Conectores de cabo (dependendo do lote)

Embalagem

Manual

Certificados e normas

CE, RoHS

Dimensões, Peso

Dimensões do produto: 90 x 54 x 64 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 100 x 120 x 60 mm (Prof. x Larg. x Alt.)

Peso do produto: 330 g

Peso com embalagem: 376 g
