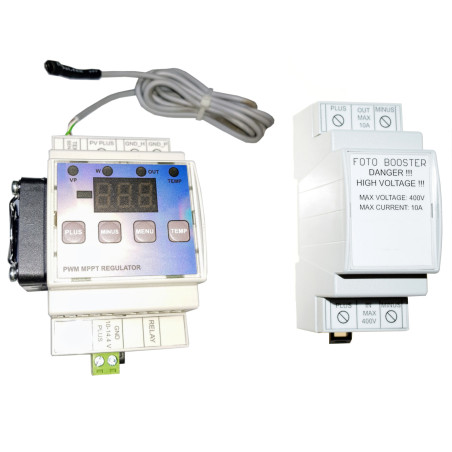

PWM MPPT Solar-Warmwasserbereiter-Controller für PV-Paneele

Modell: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• PWM-Regler für Heizstäbe mit MPPT-Algorithmus (Maximum Power Point Tracking) zur Suche nach dem maximalen Leistungspunkt von Photovoltaik-Paneelen. Der Regler ermöglicht die Speisung von Standard-Brauchwasser-Elektroboilern über Solarpaneele.
• Der Regler ist mit einem Temperatursensor ausgestattet, der es ermöglicht, das Aufheizen des Boilers bei Überschreiten einer eingestellten Temperatur zu unterbrechen. Die Solltemperatur kann geändert werden.
• Der Regler zeigt an: Spannung (V), Leistung (W), die an den Heizstab abgegeben wird, Wassertemperatur im Boiler.
• Der Regler kann ein- und ausgeschaltet werden (Plus- und Minustaste).
• Das Blinken der OUT-LED signalisiert die Stromübertragung an den Heizstab.
• Relaisausgang zur Anzeige der Unterbrechung des Heizvorgangs. Er kann zum Anschluss externer Geräte verwendet werden.
• Das Gerät wird auf einer TH35-DIN-Schiene montiert.
• Der Regler verfügt über einen Thermoschutz sowie eine aktive Kôhlung, die von der Temperatur des Stellelements und der Leistung abhängt.
• Aus Sicherheitsgründen ist der Hochspannungsteil galvanisch vom Netzteil getrennt.
• Zwei Betriebsmodi: Automatischer Modus, Modus mit Einstellmöglichkeit der Einschaltspannungs-Schwellenwerte.
• Hergestellt in der EU, CE-zertifiziert.

Beschreibung

PWM-Regler für Heizstäbe mit MPPT-Algorithmus (Maximum Power Point Tracking) für Photovoltaik-Paneele.

Der Regler ermöglicht die Speisung von Standard-Elektroboiler-Heizstäben (für 230V oder 110V AC) mit PV-Solarpaneelen.

Ein Photovoltaik-Paneel arbeitet nur bei optimaler Spannung mit maximaler Leistung. Der direkte Anschluss eines Heizstabs an ein Photovoltaik-Paneel fôhrt zu einer zu starken Belastung und folglich zu einem Spannungsabfall. Bei verminderter Betriebsspannung erzeugt das Paneel sogar um ein Vielfaches weniger Strom als bei optimaler Spannung. Die Verwendung eines Ladereglers eliminiert dieses Problem. Selbst an bewölkten Tagen ist es möglich, Wasser im Boiler zu erwärmen.

Dem Regler ist ein Puffermodul beigefügt, das Kondensatoren, eine Drossel und Dioden enthält, was einen hôheren Wirkungsgrad (um bis zu 30%) sowie eine Verringerung der durch PWM-Regelung verursachten Störungen ermöglicht.

Der Regler ist mit einem Temperatursensor ausgestattet, der das Unterbrechen des Aufheizens des Boilers bei Überschreiten einer eingestellten Temperatur ermöglicht.

Das Gerät wurde mit einem zusätzlichen Relaisausgang (potentialfrei) ausgestattet, der es ermöglicht, externe Geräte darüber zu informieren, dass die Wassererwärmung beendet ist (Solltemperatur erreicht) oder dass ein Gerätefehler aufgetreten ist. Dieser Ausgang ermöglicht den Anschluss weiterer Geräte.

Spezifikation

Parameter

Versorgungsspannung: von 11V bis 14.4V DC

Paneelspannung: von 10V bis 400V DC

PV-Paneelstrom: bis 11A. Der Regler verfügt über eine Funktion, die den sicheren Betrieb mit PV-Paneelen ermöglicht, die hôhere Stromstärken als 11A erzeugen. Wenn das PV-Paneel eine hôhere Stromstärke als 11A erzeugt, liefert die Steuerung maximal 11A an den Heizstab. In der Praxis kommt es extrem selten vor, dass ein PV-Paneel, das unter idealen Bedingungen 13A Strom erzeugt, die 11A-Grenze überschreitet (es müssen ideale Temperatur, ideale Sonneneinstrahlung und ein neues PV-Paneel vorliegen).

Maximale Heizstab-Leistung: 2kW

Maximale Paneel-Leistung: 2kW

Stromaufnahme vom Netzteil ohne Kôhlung: 0,08 A

Stromaufnahme vom Netzteil mit Kôhlung: 0,23A

Temperaturmessgenauigkeit 0,1°C

Betriebsmodi

Der Regler bietet die Möglichkeit, den Modus für den Betrieb zwischen Min- und Max-Spannung zu wechseln.

Erster Modus:

Er ist vollautomatisch und beginnt sofort nach dem Anschließen zu arbeiten. Wenn die Eingangsspannung den Mindestspannungsschwellenwert (MINUS-Taste) überschreitet, beginnt der Regler, Strom mithilfe des MPPT-Algorithmus zur Suche nach dem maximalen Leistungspunkt an den Heizstab zu liefern.

Wenn die Spannung unter den Mindestwert fällt, wird die MPPT-Suche unterbrochen und der Stromfluss zum Heizstab stoppt. Die Einstellung des Mindestwerts ermöglicht das freie Erwärmen von Wasser bei gleichzeitiger Möglichkeit, Akkumulatoren zu laden.

Zweiter Modus:

Möglichkeit zur Einstellung der Einschaltspannungs-Schwellenwerte (ab denen der PWM-Wert zu steigen beginnt) und der maximalen Spannung (ab der der Tastgrad 100% beträgt), d.h. die gesamte Energie der Zellen fließt direkt in den Heizstab.

Zusätzlich ermöglicht die Anwendung dieser Methode, die Paneele am MPPT-Punkt (dem maximalen Leistungspunkt) zu halten.

Zusätzliche Informationen

Regler-Abmessungen: 90x54x64mm

Puffer-Abmessungen: 90x36x64mm

Temperatursensorkabellänge: ca. 100cm

Welchen Heizstab sollte ich verwenden, AC oder DC, und mit welcher Leistung?

Da der einzige Parameter, der einen Heizstab beschreibt, der Widerstand ist, kônnen Sie einen AC- oder DC-Heizstab verwenden.

Der Heizstab sollte an die Photovoltaik-Paneele angepasst werden.

Wenn Ihre Photovoltaik-Paneele nominal 140V DC 7,14A 1000W liefern, ist die Verwendung eines 140V DC Heizstabs mit 1000W Leistung am geeignetsten,

aber Sie kônnen auch einen 230V AC oder 110V AC Heizstab verwenden. Sie müssen lediglich die Leistung des Heizstabs an die PV-Paneele anpassen. (Wir bieten einen Online-Rechner zur Berechnung des korrekten Heizstabs an).

Gemäß obigem (da der einzige Heizstabparameter sein Widerstand sowie die Stromstärke ist), ist es möglich, einen 230V-Heizstab mithilfe des Ohmschen Gesetzes für den Betrieb mit PV-Paneelen mit anderer Spannung anzupassen. 140V / 7,14A = 19,61 Ohm. Unser Heizstab muss 19,61 Ohm haben. Für einen 230V-Heizstab P=U*U/R. P=230*230/19,61=2697W. Wir kônnen daher einen 230V AC Heizstab mit einer Leistung von etwa 2700W für 140V 7,14A PV-Paneele verwenden.

Weitere Beispiele:

Für 4x 400W PV-Paneele mit einer Betriebsspannung von 36V pro PV-Paneel kann ein Standard-220V AC-Heizstab mit einer Leistung von 3 bis 3,5kW verwendet werden

Für 4x 450W PV-Paneele mit einer Betriebsspannung von 38V pro PV-Paneel kann ein Standard-220V AC-Heizstab mit einer Leistung von 3,8 bis 4,5kW verwendet werden

Für 4x 500W PV-Paneele mit einer Betriebsspannung von 40V pro PV-Paneel kann ein Standard-220V AC-Heizstab mit einer Leistung von 3,5 bis 4kW verwendet werden

Heizstäbe kônnen zwei unabhängige Spiralen haben. Eine Spirale kann zum Erwärmen von Wasser über PV-Paneele und die andere über das 230V-Netz genutzt werden.

Zum Anschluss des Reglers an den Heizstab ist es sicherer, einen Heizstab mit einer einzigen Spirale zu verwenden.

Set-Inhalt

Regler

Ladepuffer

Temperatursensor

Kabelanschlüsse (je nach Charge)

Verpackung

Handbuch

Zertifikate und Normen

CE, RoHS

Abmessungen, Gewicht

Produktabmessungen: 90 x 54 x 64 mm (Tiefe x Breite x Hôhe)

Verpackungsabmessungen: 100 x 120 x 60 mm (Tiefe x Breite x Hôhe)

Produktgewicht: 330 g

Gewicht mit Verpackung: 376 g
