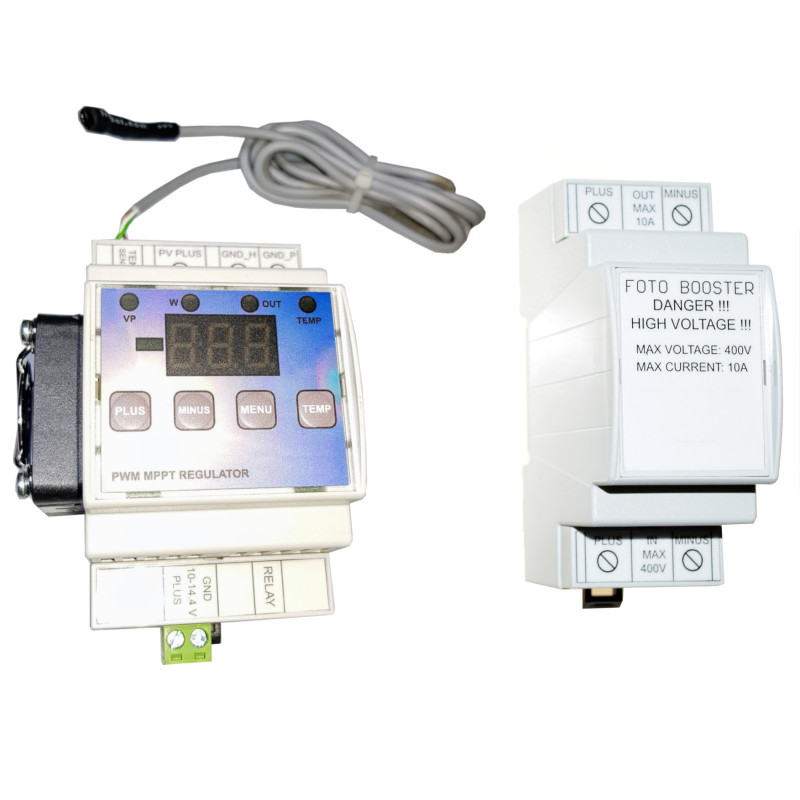

PWM MPPT Laderegulator til kjelevarmelegeme til PV-solcellepaneler styreenhed

Model: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• PWM-regulator til varmelegemer med MPPT-algoritme (Maximum Power Point Tracking) fra solcellepaneler. Regulatoren gør det muligt at forsyne standard elektriske varmtvandsbeholdere fra solcellepaneler
• Regulatoren er udstyret med en temperatursensor, som gør det muligt at afbryde opvarmningen af beholderen over en indstillet temperatur. Det er muligt at ændre den ønskede temperatur.
• Regulatoren viser: Spænding (V), effekt (W) leveret til varmelegemet, vandtemperatur i beholderen
• Regulatoren kan slukkes og tændes (plus- og minusknap)
• Blinkende OUT-lys signalerer strømforsyning til varmelegemet
• Relæudgang, der informerer om afbrydelse af opvarmning af varmelegemet. Kan bruges til at tilslutte eksterne enheder
• Enheden monteres på en DIN TH35-skinne
• Regulatoren har termisk beskyttelse og aktiv køling afhængigt af aktuatorelementets temperatur og effekt.
• Af sikkerhedsmæssige årsager er højspændingsdelen galvanisk adskilt fra strømforsyningsdelen.
• To driftstilstande: Automatisk tilstand, tilstand med mulighed for indstilling af tærskelværdier for spændingstilkobling
• Produceret i EU, CE-certificeret

Beskrivelse

PWM-regulator til varmelegemer med MPPT-algoritme (Maximum Power Point Tracking) fra solcellepaneler.

Regulatoren muliggør forsyning af standard elektriske varmtvandsbeholder-varmelegemer (der opererer på 230V eller 110V AC) fra PV-solcellepaneler.

Solcellepanelet arbejder med maksimal effekt kun ved optimal spænding. Tilslutning af varmelegemet direkte til solcellepanelet belaster det for kraftigt, hvilket resulterer i et spændingsfald. Ved reduceret driftsspænding producerer panelet mange gange mindre strøm end ved optimal spænding. Anvendelse af en laderegulator eliminerer dette problem. Selv på overskyede dage vil det være muligt at opvarme vand i beholderen.

Til regulatoren er der vedlagt et buffermodul indeholdende kondensatorer, en spole og dioder, som muliggør højere effektivitet (op til 30%) og reducerer forstyrrelser forårsaget af PWM-regulering.

Regulatoren er udstyret med en temperatursensor, hvilket gør det muligt at afbryde opvarmningen af beholderen over en indstillet temperatur.

Enheden er udstyret med en ekstra relæudgang (potentialfri), der gør det muligt at give besked til eksterne enheder om, at vandopvarmningen er afsluttet (den indstillede temperatur er nået), eller at der er opstået en fejl i enheden. Denne udgang gør det muligt at tilslutte yderligere udstyr.

Specifikation

Parametre

Forsyningsspænding: fra 11V til 14.4V DC

Panelspænding: fra 10V til 400V DC

PV-panelstrøm: op til 11A. Regulatoren har en funktion, der tillader sikker drift med PV-paneler, der genererer højere strømstyrker end 11A. Hvis PV-panelet genererer en højere strømstyrke end 11A, vil styreenheden levere maksimalt 11A til varmelegemet. I praksis er det ekstremt sjældent, at et PV-panel, der genererer 13A under ideelle forhold, overstiger 11A (det kræver ideel temperatur, perfekt sollys og et nyt PV-panel).

Maksimal effekt for varmelegemet: 2kW

Maksimal paneleffekt: 2kW

Strømforbrug fra strømforsyningen uden køling: 0,08 A

Strømforbrug fra strømforsyningen med køling: 0,23A

Nøjagtighed af temperaturmåling: 0,1°C

Driftstilstande

Regulatoren har mulighed for at skifte tilstand til drift mellem min- og max-spænding.

Første tilstand:

Er fuldautomatisk og begynder at virke umiddelbart efter tilslutning. Når indgangsspændingen overstiger tærsklen for minimumsspænding (MINUS-knappen), begynder styreenheden at sende strøm til varmelegemet ved brug af MPPT-algoritmen for søgning efter maksimalt effektpunkt.

Hvis spændingen falder under minimumsværdien, afbrydes MPPT-søgningen, og strømmen til varmelegemet stopper med at flyde. Indstilling af minimumsværdien giver mulighed for fri opvarmning af vand og samtidig mulighed for at oplade batterier.

Anden tilstand:

Mulighed for indstilling af tærskelværdier for tilkoblingsspænding (hvorfra PWM-værdien begynder at stige) og maksimal spænding (hvorfra udfyldningsfaktoren er 100%), hvilket betyder, at al energien fra cellerne går direkte til varmelegemet.

Derudover muliggør brug af denne metode, at panelerne holdes i MPPT-punktet (punktet med højest effekt).

Yderligere oplysninger

Regulatordimensioner: 90x54x64mm

Bufferdimensioner: 90x36x64mm

Længde på temperatursensorkabel: ca. 100cm

Hvilket varmelegeme bør jeg bruge, AC eller DC, og med hvilken effekt?

Da den eneste parameter, der beskriver et varmelegeme, er modstand, kan du bruge et AC- eller DC-varmelegeme.

Varmelegemet skal tilpasses solcellepanelerne.

Hvis dine solcellepaneler nominelt giver 140V DC 7,14A 1000W, vil det være mest passende at anvende et 140V DC-varmelegeme med en effekt på 1000W,

men du kan også bruge et 230V AC- eller 110V AC-varmelegeme. Du skal blot tilpasse varmelegemets effekt til PV-panelerne (vi stiller en online-beregner til rådighed for beregning af det korrekte varmelegeme).

I overensstemmelse med ovenstående (fordi den eneste parameter for varmelegemet er dens modstand, samt strømstyrken) er det muligt at tilpasse et 230V-varmelegeme til drift med PV-paneler med en anden spænding ved brug af Ohms lov. 140V / 7,14A = 19,61 Ohm. Vores varmelegeme skal have 19,61 Ohm. For et 230V-varmelegeme P=U*U/R. P=230*230/19,61=2697W. Til 140V 7,14A PV-paneler kan vi derfor anvende et 230V AC-varmelegeme med en effekt på ca. 2700W.

Andre eksempler:

For 4x 400W PV-panel med en driftsspænding på 36V pr. PV-panel kan man bruge et standard 220V AC-varmelegeme med en effekt på 3 til 3,5 kW

For 4x 450W PV-panel med en driftsspænding på 38V pr. PV-panel kan man bruge et standard 220V AC-varmelegeme med en effekt på 3,8 til 4,5 kW

For 4x 500W PV-panel med en driftsspænding på 40V pr. PV-panel kan man bruge et standard 220V AC-varmelegeme med en effekt på 3,5 til 4 kW

Varmelegemer kan have to uafhængige spiraler. Den ene spiral kan bruges til at opvarme vand fra PV-paneler og den anden fra 230V-nettet.

For at tilslutte styreenheden til varmelegemet er det sikrere at bruge et varmelegeme med en enkelt spiral.

Sættets indhold

Styreenhed

Ladebuffer

Temperatursensor

Kabelstik (afhængigt af parti)

Emballage

Manual

Certifikater og standarder

CE, RoHS

Dimensioner, vægt

Produktdimensioner: 90 x 54 x 64 mm (D x B x H)

Emballagedimensioner: 100 x 120 x 60 mm (D x B x H)

Produktvægt: 330 g

Vægt inkl. emballage: 376 g
