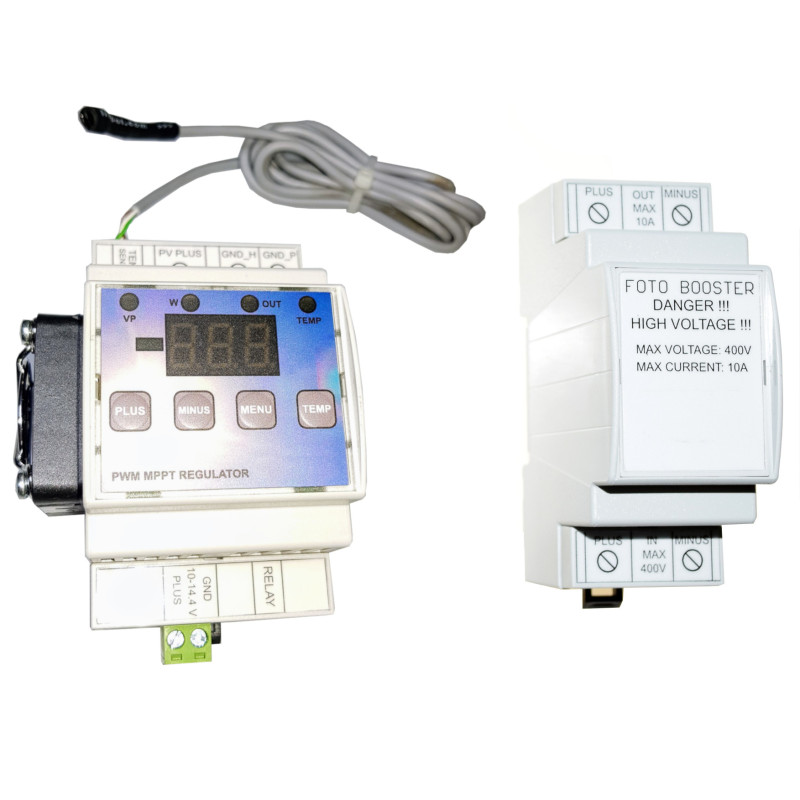

PWM MPPT uzlādes regulators boilera sildelementam PV fotoelektriskajiem paneļiem

Modelis: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• PWM regulators sildelementiem ar maksimālās jaudas punkta meklēšanas algoritmu (MPPT) no fotoelektriskajiem paneļiem. Regulators ļauj darbināt standarta elektriskos karstā ūdens boilerus no saules paneļiem.
• Regulators ir aprīkots ar temperatūras sensoru, kas ļauj pārtraukt boilera sildīšanu, ja tiek pārsniegta iestatītā temperatūra. Ir iespējams mainīt iestatīto temperatūru.
• Regulators attēlo: Spriegumu (V), uz sildelementu nodoto jaudu (W), ūdens temperatūru boilerī.
• Regulatoru var izslēgt un ieslēgt (plus un mīnus pogas).
• Mirgojoša OUT diode signalizē par strāvas padevi uz sildelementu.
• Releja izeja, kas informē par sildelementa sildīšanas pārtraukšanu. To var izmantot ārējo ierīču pieslēgšanai.
• Ierīce tiek montēta uz DIN TH35 sliedes.
• Regulatoram ir termiskā aizsardzība un aktīvā dzesēšana, kas atkarīga no izpildelementa temperatūras un jaudas.
• Drošības apsvērumu dēļ augstsprieguma daļa ir galvaniski atdalīta no barošanas daļas.
• Divi darbības režīmi: Automātiskais režīms, Režīms ar iespēju iestatīt ieslēgšanās sprieguma sliekšņus.
• Ražots ES, ir CE sertifikāts.

Apraksts

PWM regulators sildelementiem ar maksimālās jaudas punkta meklēšanas algoritmu (MPPT) no fotoelektriskajiem paneļiem.

Regulators ļauj darbināt standarta elektriskos karstā ūdens boileru sildelementus (kas darbojas ar 230V vai 110V AC) no saules PV paneļiem.

Fotoelektriskais panelis darbojas ar maksimālo jaudu tikai pie optimāla sprieguma. Sildelementa pieslēgšana tieši pie fotoelektriskā paneļa izraisa pārāk lielu slodzi un rezultātā sprieguma kritumu. Pie pazemināta darba sprieguma panelis saražo pat vairākas reizes mazāk strāvas nekā pie optimāla sprieguma. Uzlādes regulatora izmantošana novērš šo problēmu. Pat mākoņainās dienās būs iespējams sildīt ūdeni boilerī.

Pie regulatora ir pievienots bufera modulis, kas satur kondensatorus, droseli, diodes, kas ļauj iegūt lielāku efektivitāti (pat par 30%) un samazināt PWM regulēšanas izraisītos traucējumus.

Regulators ir aprīkots ar temperatūras sensoru, kas ļauj pārtraukt boilera sildīšanu, ja tiek pārsniegta iestatītā temperatūra.

Ierīce ir aprīkota ar papildu releja izeju (bezpotenciāla), kas ļauj paziņot ārējām ierīcēm, ka ūdens sildīšana ir pabeigta (sasniegta iestatītā temperatūra) vai ka ierīcē radusies kļūme. Šī izeja ļauj pieslēgt papildu ierīces.

Specifikācija

Parametri

Barošanas spriegums: no 11V līdz 14.4V DC

Paneļu spriegums: no 10V līdz 400V DC

PV paneļu strāva: līdz 11A. Regulatoram ir funkcija, kas ļauj droši strādāt ar PV paneļiem, kas ģenerē lielāku strāvu nekā 11A. Ja PV panelis ģenerē lielāku strāvu nekā 11A, kontrolleris uz sildelementu pados maksimāli 11A. Praksē ārkārtīgi reti gadās, ka PV panelis, kas ideālos apstākļos ģenerē 13A strāvu, pārsniedz 11A strāvu (jābūt ideālai temperatūrai, ideālam saules starojumam un jaunam PV panelim).

Maksimālā sildelementa jauda: 2kW

Maksimālā paneļu jauda: 2kW

Strāva, ko patērē barošanas bloks bez dzesēšanas: 0,08 A

Strāva, ko patērē barošanas bloks ar dzesēšanu: 0,23A

Temperatūras mērīšanas precizitāte 0,1°C

Darbības režīmi

Regulatoram ir iespēja mainīt režīmu uz darbību starp min. un max. spriegumu.

Pirmais režīms:

Tas ir pilnībā automātisks un sāk darboties uzreiz pēc pieslēgšanas. Kad ieejas spriegums pārsniedz minimālā sprieguma slieksni (MINUS poga), kontrolleris sāk pārraidīt strāvu uz sildelementu, izmantojot MPPT maksimālās jaudas punkta meklēšanas algoritmu.

Ja spriegums nokrītas zem minimālās vērtības, MPPT meklēšana tiek pārtraukta un strāva uz sildelementu pārstāj plūst. Minimālās vērtības iestatīšana dod iespēju brīvi sildīt ūdeni un vienlaikus iespēju uzlādēt akumulatorus.

Otrais režīms:

Iespēja iestatīt ieslēgšanās sprieguma sliekšņus (no kura sāk palielināties PWM vērtība) un maksimālo spriegumu (no kura aizpildījuma koeficients ir 100%), t.i., visa šūnu enerģija nonāk tieši sildelementā.

Papildus šīs metodes izmantošana ļauj uzturēt paneļus MPPT punktā (maksimālās jaudas punktā).

Papildinformācija

Regulatora izmēri: 90x54x64mm

Bufera izmēri: 90x36x64mm

Temperatūras sensora kabeļa garums: aptuveni 100cm

Kādu sildelementu man vajadzētu izmantot AC vai DC un kādu jaudu?

Tā kā vienīgais parametrs, kas apraksta sildelementu, ir pretestība, jūs varat izmantot AC vai DC sildelementu.

Sildelements jāpielāgo fotoelektriskajiem paneļiem.

Ja jūsu fotoelektriskie paneļi nomināli dod 140V DC 7.14A 1000W, vispiemērotākais būs izmantot 140V DC sildelementu ar 1000W jaudu,

bet varat izmantot arī 230V AC vai 110V AC sildelementu. Tikai jāpielāgo sildelementa jauda PV paneļiem. (mēs piedāvājam tiešsaistes kalkulatoru pareizā sildelementa aprēķināšanai).

Saskaņā ar iepriekš minēto, (tā kā vienīgais sildelementa parametrs ir tā pretestība, kā arī strāvas stiprums) pastāv iespēja pielāgot 230V sildelementu darbam ar PV paneļiem ar citu spriegumu, izmantojot Oma likumu. 140V / 7,14A = 19,61 Ohm. Mūsu sildelementam jābūt 19,61 Ohm. Sildelementam 230V P=U*U/R. P=230*230/19,61=2697W. PV paneļiem 140V 7,14A mēs tādējādi varam izmantot 230V AC sildelementu ar aptuveni 2700W jaudu.

Citi piemēri:

Priekš 4x 400W PV paneļa ar viena PV paneļa darba spriegumu 36V var izmantot standarta 220V AC sildelementu ar jaudu no 3 līdz 3,5kW

Priekš 4x 450W PV paneļa ar viena PV paneļa darba spriegumu 38V var izmantot standarta 220V AC sildelementu ar jaudu no 3,8 līdz 4,5kW

Priekš 4x 500W PV paneļa ar viena PV paneļa darba spriegumu 40V var izmantot standarta 220V AC sildelementu ar jaudu no 3,5 līdz 4kW

Sildelementiem var būt divas neatkarīgas spirāles. Vienu spirāli var izmantot ūdens sildīšanai no PV paneļiem, bet otru no 230V tīkla.

Lai pieslēgtu kontrolleri pie sildelementa, drošāk ir izmantot sildelementu ar vienu spirāli.

Komplekta saturs

Kontrolleris

Uzlādes buferis

Temperatūras sensors

Kabeļu savienotāji (atkarībā no partijas)

Iepakojums

Instrukcija

Sertifikāti un standarti

CE, RoHS

Izmēri, Svars

Produkta izmēri: 90 x 54 x 64 mm (Dz. x Plat. x Aug.)

Iepakojuma izmēri: 100 x 120 x 60 mm (Dz. x Plat. x Aug.)

Produkta svars: 330 g

Svars ar iepakojumu: 376 g

Lejupielādei

• Lietotāja rokasgrāmata
• CE deklarācija
• DROŠĪBAS ATBILSTĪBA
