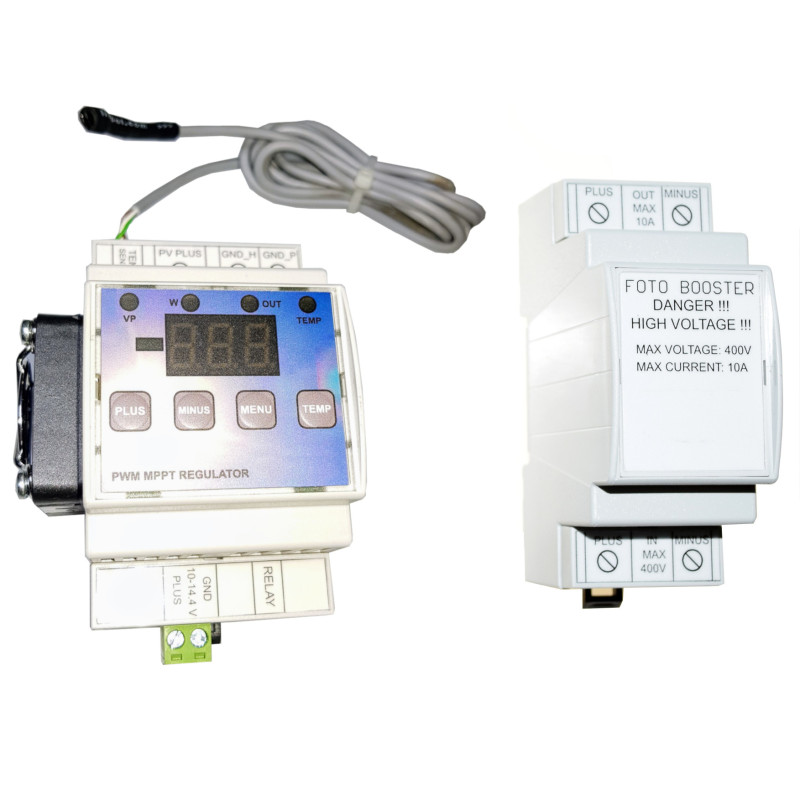

PWM MPPT regulator polnjenja za grelnike bojlerjev za PV fotovoltaične panele krmilnik

Model: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• PWM regulator za grelnike z algoritmom za iskanje točke maksimalne moči MPPT iz fotovoltaičnih panelov. Regulator omogoča napajanje standardnih električnih bojlerjev za sanitarno vročo vodo iz sončnih panelov
• Regulator je opremljen s temperaturnim tipalom, kar omogoča prekinitev segrevanja bojlerja nad nastavljeno temperaturo. Možna je sprememba nastavljene temperature.
• Regulator prikazuje: Napetost (V), moč (W), ki se dovaja v grelnik, temperaturo vode v bojlerju
• Regulator lahko izklopite in vklopite (gumba plus in minus)
• Utripanje diode OUT signalizira prenos električne energije do grelnika
• Relejni izhod, ki sporoča prekinitev segrevanja grelnika. Uporabite ga lahko za povezavo zunanjih naprav
• Naprava se montira na DIN letev TH35
• Regulator ima termično zaščito in aktivno hlajenje, odvisno od temperature izvedbenega elementa in moči.
• Zaradi varnosti je visokonapetostni del galvansko ločen od napajalnega.
• Dva načina delovanja: Samodejni način, način z možnostjo nastavitve mejnih napetosti za vklop
• Proizvedeno v EU, ima certifikat CE

Opis

PWM regulator za grelnike z algoritmom za iskanje točke maksimalne moči MPPT iz fotovoltaičnih panelov.

Regulator omogoča napajanje standardnih grelnikov električnih bojlerjev za sanitarno vročo vodo (ki delujejo na 230V ali 110V AC) iz sončnih PV panelov.

Fotovoltaični panel deluje z maksimalno močjo le pri optimalni napetosti. Priklop grelnika neposredno na fotovoltaični panel povzroči njegovo prekomerno obremenitev in posledično padec napetosti. Pri znižani delovni napetosti panel proizvaja celo nekajkrat manj energije kot pri optimalni napetosti. Uporaba regulatorja polnjenja odpravlja to težavo. Tudi v oblačnih dneh bo možno segrevanje vode v bojlerju.

Regulatorju je priložen modul medpomnilnika, ki vsebuje kondenzatorje, dušilko in diode, kar omogoča večjo učinkovitost (do 30%) ter zmanjšanje motenj, ki jih povzroča PWM regulacija.

Regulator je opremljen s temperaturnim tipalom, kar omogoča prekinitev segrevanja bojlerja nad nastavljeno temperaturo.

Naprava je opremljena z dodatnim relejnim izhodom (brezpotencialnim), ki omogoča obveščanje zunanjih naprav o tem, da je bilo segrevanje vode zaključeno (dosežena nastavljena temperatura) ali da je prišlo do okvare naprave. Ta izhod omogoča priklop dodatnih naprav.

Specifikacija

Parametri

Napajalna napetost: od 11V do 14.4V DC

Napetost panelov: od 10V do 400V DC

Tok PV panelov: do 11A. Regulator ima funkcijo, ki omogoča varno delo s PV paneli, ki generirajo višje tokove od 11A. Če PV panel generira večji tok od 11A, bo krmilnik na grelnik podal maksimalno 11A. V praksi se izjemno redko zgodi, da bi PV panel, ki v idealnih pogojih generira 13A električnega toka, presegel tok 11A (potrebna je idealna temperatura, idealno sončenje in nov PV panel).

Maksimalna moč grelnika: 2kW

Maksimalna moč panelov: 2kW

Tok, ki ga napajalnik porabi brez hlajenja: 0,08 A

Tok, ki ga napajalnik porabi s hlajenjem: 0,23A

Natančnost merjenja temperature 0,1°C

Načini delovanja

Regulator ima možnost spremembe načina na delo v območju med min in max napetostjo.

Prvi način:

Je povsem samodejen in začne delovati takoj po priklopu. Ko napetost na vhodu preseže mejno vrednost minimalne napetosti (gumb MINUS), krmilnik začne pošiljati električno energijo v grelnik z uporabo algoritma za iskanje točke maksimalne moči MPPT.

Če napetost pade pod minimalno vrednost, se iskanje MPPT prekine in električna energija do grelnika preneha teči. Nastavitev minimalne vrednosti daje možnost prostega segrevanja vode in hkrati možnost polnjenja akumulatorjev.

Drugi način:

Možnost nastavitve mejnih napetosti za vklop (od katere se začne povečevati vrednost PWM) in maksimalne napetosti (od katere koeficient polnjenja znaša 100%), kar pomeni, da gre vsa energija celic neposredno v grelnik.

Dodatno uporaba te metode omogoča vzdrževanje panelov v točki MPPT (točki največje moči).

Dodatne informacije

Mere regulatorja: 90x54x64mm

Mere medpomnilnika: 90x36x64mm

Dolžina kabla temperaturnega tipala: približno 100cm

Kakšen grelnik naj uporabim AC ali DC in kakšno moč?

Ker je edini parameter, ki opisuje grelnik, upor, lahko uporabite AC ali DC grelnik.

Grelnik je treba prilagoditi fotovoltaičnim panelom.

Če vaši fotovoltaični paneli nominalno dajejo 140V DC 7.14A 1000W, bo najbolj primerna uporaba grelnika 140V DC z močjo 1000W,

vendar lahko uporabite tudi grelnik 230V AC ali 110V AC. Prilagoditi je treba le moč grelnika PV panelom. (nudimo spletni kalkulator za izračun ustreznega grelnika).

V skladu z navedenim (ker je edini parameter grelnika njegova upornost, pa tudi električni tok) obstaja možnost prilagoditve grelnika 230V za delo s PV paneli z drugačno napetostjo, z uporabo Ohmovega zakona. 140V / 7,14A = 19,61 Ohm. Naš grelnik mora imeti 19,61 Ohm. Za grelnik 230V P=U*U/R. P=230*230/19,61=2697W. Za PV panele 140V 7,14A lahko torej uporabimo grelnik 230V AC z močjo približno 2700W.

Drugi primeri:

Za 4x 400W PV panel z delovno napetostjo 36V enega PV panela lahko uporabite standardni grelnik 220V AC z močjo od 3 do 3,5kW

Za 4x 450W PV panel z delovno napetostjo 38V enega PV panela lahko uporabite standardni grelnik 220V AC z močjo od 3,8 do 4,5kW

Za 4x 500W PV panel z delovno napetostjo 40V enega PV panela lahko uporabite standardni grelnik 220V AC z močjo od 3,5 do 4kW

Grelniki imajo lahko dve neodvisni spirali. Ena spirala se lahko uporablja za segrevanje vode iz PV panelov, druga pa iz omrežja 230V.

Za priklop krmilnika na grelnik je varneje uporabiti grelnik z enojno spiralo.

Vsebina kompleta

Krmilnik

Medpomnilnik napolnjenosti

Temperaturno tipalo

Kabelski priključki (odvisno od serije)

Embalaža

Navodila

Certifikati in norme

CE, RoHS

Mere, teža

Mere izdelka: 90 x 54 x 64 mm (glob. x šir. x viš.)

Mere pakiranja: 100 x 120 x 60 mm (glob. x šir. x viš.)

Teža izdelka: 330 g

Teža z embalažo: 376 g

Prenosi

• Navodila za uporabo
• Izjava CE
• VARNOSTNA SKLADNOST
