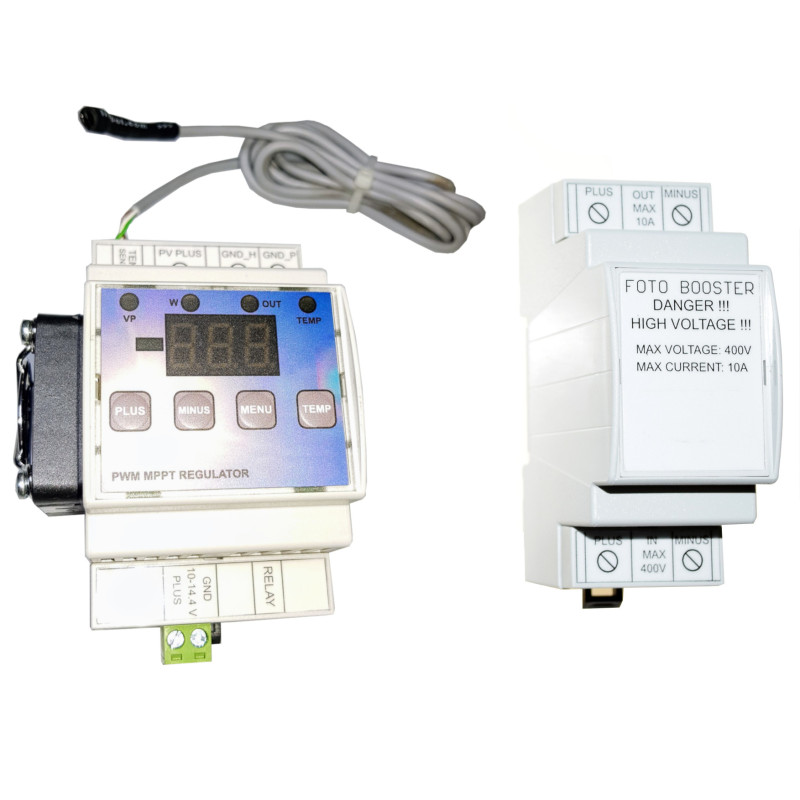

Regulator MPPT PWM pentru Încălzirea Boilerelelor cu Panouri Fotovoltaice Controler

Model: ACTii AC7391

EAN: 6931240073919 SKU: 739155867

• Regulator PWM pentru încălzitoare cu algoritm de căutare a punctului de putere maximă MPPT de la panourile fotovoltaice. Regulatorul permite alimentarea boilerelor electrice standard ACM de la panouri solare
• Regulatorul este echipat cu un senzor de temperatură, ceea ce permite oprirea încălzirii boilerului peste temperatura setată. Există posibilitatea de a modifica temperatura setată.
• Regulatorul afișează: Tensiune (V), Putere (W) transmisă către încălzitor, Temperatura apei din boiler
• Regulatorul poate fi oprit și pornit (butoanele plus și minus)
• Clipirea diodei OUT semnalizează transmiterea curentului către încălzitor
• Ieșire releu care informează despre oprirea încălzirii. Poate fi utilizată pentru conectarea dispozitivelor externe
• Dispozitivul este montat pe șină DIN TH35
• Regulatorul are protecție termică și răcire activă în funcție de temperatura elementului de execuție și a puterii.
• Din motive de siguranță, partea de înaltă tensiune este separată galvanic de cea de alimentare.
• Două moduri de lucru: Mod automat, Mod cu posibilitatea de setare a pragurilor de tensiune de pornire
• Produs în UE, deține Certificat CE

Descriere

Regulator PWM pentru încălzitoare cu algoritm de căutare a punctului de putere maximă MPPT de la panourile fotovoltaice.

Regulatorul permite alimentarea încălzitoarelor standard pentru boilere electrice ACM (care funcționează la 230V sau 110V AC) de la panouri solare PV.

Panoul fotovoltaic funcționează la putere maximă doar la tensiunea optimă. Conectarea încălzitorului direct la panoul fotovoltaic cauzează o sarcină prea mare și, în consecință, o scădere a tensiunii. La o tensiune de lucru scăzută, panoul produce chiar și de câteva ori mai puțin curent decât la tensiunea optimă. Utilizarea regulatorului de încărcare elimină această problemă. Chiar și în zilele noroase va fi posibilă încălzirea apei în boiler.

La regulator este atașat un modul tampon care conține condensatori, bobină, diode, care permite obținerea unei eficiențe mai mari (chiar și cu 30%) și reducerea perturbărilor cauzate de reglarea PWM.

Regulatorul este echipat cu un senzor de temperatură, ceea ce permite oprirea încălzirii boilerului peste temperatura setată.

Dispozitivul a fost echipat cu o ieșire suplimentară de releu (fără potențial) care permite notificarea dispozitivelor externe că încălzirea apei s-a încheiat (atingerea temperaturii setate) sau că a apărut o defecțiune a dispozitivului. Această ieșire permite conectarea unor dispozitive suplimentare.

Specificații

Parametri

Tensiune de alimentare: de la 11V la 14.4V DC

Tensiune panouri: de la 10V la 400V DC

Curent panouri PV: până la 11A. Regulatorul are o funcție care permite lucrul în siguranță cu panouri PV care generează intensități mai mari de 11A. Dacă panoul PV generează o intensitate mai mare de 11A, controlerul va furniza către încălzitor maxim 11A. În practică, este extrem de rar ca un panou PV care generează în condiții ideale 13A să depășească intensitatea de 11A (trebuie să fie temperatură ideală, însorire ideală și panou PV nou).

Putere maximă încălzitor: 2kW

Putere maximă panouri: 2kW

Curent consumat din sursa de alimentare fără răcire: 0,08 A

Curent consumat din sursa de alimentare cu răcire: 0,23A

Precizia măsurării temperaturii 0,1°C

Moduri de lucru

Regulatorul are posibilitatea de a schimba modul de lucru în jurul tensiunii minime și maxime.

Modul unu:

Este complet automat și începe să funcționeze imediat după conectare. Când tensiunea la intrare depășește pragul de tensiune minimă (butonul MINUS), controlerul începe să transmită curent către încălzitor folosind algoritmul de căutare a punctului de putere maximă MPPT.

Dacă tensiunea scade sub valoarea minimă, căutarea MPPT este întreruptă și curentul către încălzitor încetează să curgă. Setarea valorii minime oferă posibilitatea de încălzire liberă a apei și, în același timp, posibilitatea de a încărca bateriile.

Modul doi:

Posibilitatea de a seta pragurile de tensiune de pornire (de la care începe să crească valoarea PWM) și tensiunea maximă (de la care factorul de umplere este 100%) adică toată energia celulelor merge direct către încălzitor.

În plus, utilizarea acestei metode permite menținerea panourilor în punctul MPPT (punctul de putere maximă).

Informații suplimentare

Dimensiuni regulator: 90x54x64mm

Dimensiuni tampon: 90x36x64mm

Lungime cablu senzor temperatură: aproximativ 100cm

Ce încălzitor ar trebui să folosesc AC sau DC și de ce putere?

Deoarece singurul parametru care descrie încălzitorul este rezistența, puteți folosi un încălzitor AC sau DC.

Încălzitorul trebuie adaptat la panourile fotovoltaice.

Dacă panourile dvs. fotovoltaice dau nominal 140V DC 7.14A 1000W, cel mai potrivit va fi utilizarea unui încălzitor de 140V DC cu o putere de 1000W,

dar puteți folosi și un încălzitor de 230V AC sau 110V AC. Trebuie doar să adaptați puterea încălzitorului la panourile PV. (punem la dispoziție un calculator online pentru calcularea încălzitorului adecvat).

Conform celor de mai sus, (deoarece singurul parametru al încălzitorului este rezistența sa, precum și intensitatea curentului) există posibilitatea de a adapta un încălzitor de 230V pentru a lucra cu panouri PV cu o altă tensiune, folosind legea lui Ohm. 140V / 7,14A = 19,61 Ohm. Încălzitorul nostru trebuie să aibă 19,61 Ohm. Pentru un încălzitor de 230V P=U*U/R.P=230*230/19,61=2697W. Pentru panouri PV de 140V 7,14A putem deci folosi un încălzitor de 230V AC cu o putere de aproximativ 2700W.

Alte exemple:

Pentru 4x 400W panou PV cu tensiune de lucru 36V a unui panou PV se poate folosi un încălzitor standard de 220V AC cu o putere de la 3 la 3,5kW

Pentru 4x 450W panou PV cu tensiune de lucru 38V a unui panou PV se poate folosi un încălzitor standard de 220V AC cu o putere de la 3,8 la 4,5kW

Pentru 4x 500W panou PV cu tensiune de lucru 40V a unui panou PV se poate folosi un încălzitor standard de 220V AC cu o putere de la 3,5 la 4kW

Încălzitoarele pot avea două spirale independente. O spirală poate fi folosită pentru încălzirea apei de la panouri PV și cealaltă de la rețeaua 230V.

Pentru conectarea controlerului la încălzitor este mai sigur să folosiți un încălzitor cu o singură spirală.

Conținutul setului

Controler

Tampon încărcare

Senzor temperatură

Conectori pentru cabluri (în funcție de lot)

Ambalaj

Instrucțiuni

Certificate și norme

CE, RoHS

Dimensiuni, Greutate

Dimensiuni produs: 90 x 54 x 64 mm (Adânc. x Lăț. x Înălț.)

Dimensiuni ambalaj: 100 x 120 x 60 mm (Adânc. x Lăț. x Înălț.)

Greutate produs: 330 g

Greutate cu ambalaj: 376 g
