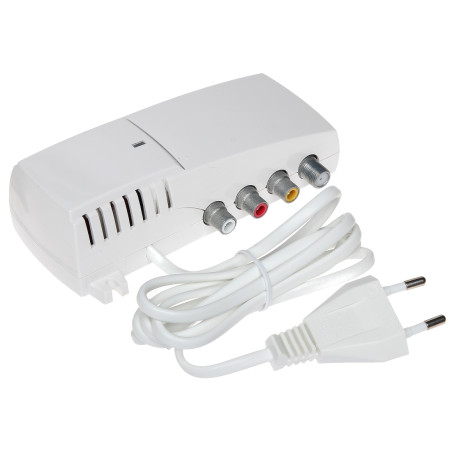

Modulatore TV a doppia banda controllo a microprocessore display LED PLL somma segnale RTV SAT Terra MT-47
245,80 zł
Tasse incluse
Il modulatore MT-47 è un dispositivo elettronico professionale progettato per funzionare in sistemi di televisione terrestre e installazioni di videosorveglianza. Si tratta di un modulatore a doppia banda, il che significa un'elevata flessibilità nella scelta dei canali di uscita. Il compito principale del dispositivo è convertire un segnale audio e video analogico (proveniente ad esempio da una telecamera industriale, un lettore multimediale o un decoder) in un segnale RF ad alta frequenza, che può essere trasmesso tramite cavo coassiale a più ricevitori televisivi contemporaneamente.
Il dispositivo è caratterizzato da un avanzato controllo a microprocessore, che si traduce in una straordinaria precisione operativa e facilità di configurazione. La selezione del canale di uscita avviene digitalmente tramite due pulsanti nascosti sotto un coperchio estetico. Il numero del canale corrente e altri parametri operativi vengono presentati su un display LED leggibile, eliminando gli errori durante l'installazione. Grazie all'utilizzo di un sistema di stabilizzazione della frequenza al quarzo (PLL), l'errore di frequenza della portante è praticamente nullo, il che garantisce un'immagine stabile senza interferenze e senza la necessità di sintonizzare i ricevitori.
Un vantaggio chiave del modello MT-47 è la possibilità di collegamento in cascata, che consente la costruzione di stazioni di testa estese che gestiscono più canali. Il modulatore consente anche di sommare il segnale modulato con il segnale televisivo terrestre esistente, rendendolo una soluzione ideale per l'ammodernamento delle reti RTV esistenti. Il produttore ha garantito la sicurezza della configurazione introducendo una funzione di blocco contro l'accesso non autorizzato. Inoltre, il dispositivo supporta una vasta gamma di standard del sistema PAL, incluse le versioni B/G/D/K/H/I/L/M/N e lo standard australiano, garantendo la piena compatibilità con i ricevitori in tutto il mondo. Il robusto alloggiamento e i connettori di tipo F di alta qualità garantiscono longevità e affidabilità nel funzionamento continuo.
Modulatore TV a doppia banda controllo a microprocessore display LED PLL somma segnale RTV SAT
Modello: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- Modulatore a doppia banda con controllo a microprocessore
- Selezione digitale del canale di uscita tramite pulsanti
- Display LED leggibile che informa sui parametri operativi
- Sistema di stabilizzazione della frequenza al quarzo (PLL) per garantire la stabilità del segnale
- Memoria non volatile per conservare le impostazioni dopo un'interruzione di corrente
- Possibilità di collegamento in cascata di più modulatori
- Funzione di somma del segnale modulato con il segnale TV terrestre
- Protezione contro l'accesso non autorizzato alle impostazioni
- Supporto per molteplici varianti del sistema PAL e standard australiano
- Passante ingresso/uscita RF che trasporta l'intera banda RTV/SAT fino a 2150MHz
Descrizione
Il modulatore MT-47 è un dispositivo elettronico professionale progettato per funzionare in sistemi di televisione terrestre e installazioni di videosorveglianza. Si tratta di un modulatore a doppia banda, il che significa un'elevata flessibilità nella scelta dei canali di uscita. Il compito principale del dispositivo è convertire un segnale audio e video analogico (proveniente ad esempio da una telecamera industriale, un lettore multimediale o un decoder) in un segnale RF ad alta frequenza, che può essere trasmesso tramite cavo coassiale a più ricevitori televisivi contemporaneamente.
Il dispositivo è caratterizzato da un avanzato controllo a microprocessore, che si traduce in una straordinaria precisione operativa e facilità di configurazione. La selezione del canale di uscita avviene digitalmente tramite due pulsanti nascosti sotto un coperchio estetico. Il numero del canale corrente e altri parametri operativi vengono presentati su un display LED leggibile, eliminando gli errori durante l'installazione. Grazie all'utilizzo di un sistema di stabilizzazione della frequenza al quarzo (PLL), l'errore di frequenza della portante è praticamente nullo, il che garantisce un'immagine stabile senza interferenze e senza la necessità di sintonizzare i ricevitori.
Un vantaggio chiave del modello MT-47 è la possibilità di collegamento in cascata, che consente la costruzione di stazioni di testa estese che gestiscono più canali. Il modulatore consente anche di sommare il segnale modulato con il segnale televisivo terrestre esistente, rendendolo una soluzione ideale per l'ammodernamento delle reti RTV esistenti. Il produttore ha garantito la sicurezza della configurazione introducendo una funzione di blocco contro l'accesso non autorizzato. Inoltre, il dispositivo supporta una vasta gamma di standard del sistema PAL, incluse le versioni B/G/D/K/H/I/L/M/N e lo standard australiano, garantendo la piena compatibilità con i ricevitori in tutto il mondo. Il robusto alloggiamento e i connettori di tipo F di alta qualità garantiscono longevità e affidabilità nel funzionamento continuo.
Specifiche
Tipo di dispositivo
Modulatore TV analogico a doppia banda
Ingressi di segnale
1x Video composito (Cinch), 1x RF (F), 2x Audio (Cinch)
Uscite di segnale
1x RF (F)
Parametri video
Gamma di frequenza: 20 Hz ... 6 MHz; Livello/impedenza: 1 V ± 1 dB / 75 Ω; Risposta in frequenza: ± 1 dB
Parametri audio
Gamma di frequenza: 20 Hz ... 15 kHz; Regolazione livello: 1 ... -14 dB; Livello/impedenza/deviazione: 775 mV RMS / 10 kΩ / 50 kHz
Caratteristiche RF in uscita
Livello tipico: 85 dBµV; Impedenza: 75 Ω; Regolazione livello: 0 ... -20 dB
Gamma di frequenza RF
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
Standard e modulazione
Versioni PAL: B/G/D/K/H/I/L/M/N/Australia; Profondità di modulazione di ampiezza: 81%; Rapporto A/V: 12 / 16 dB
Sottoportanti e portanti
Frequenza della sottoportante audio: 4.5, 5.5, 6.0, 6.5 MHz; Gamma di regolazione della portante video: ± 2.25 MHz (passo 0.25 MHz); Precisione delle portanti: ± 50 kHz
Passante di segnale
Gamma di frequenza: 47 MHz ... 2150 MHz; Attenuazione passante SAT: 2.5 dB; Attenuazione passante Terr: 1.5 dB
Qualità del segnale
SNR (pesato): ≥ 55 dB
Alimentazione e consumo energetico
Alimentazione: 230 V AC @ 50Hz; Consumo energetico: 2.5 W
Condizioni ambientali
Temperatura operativa: -10 °C ... 50 °C
Costruzione e dimensioni
Dimensioni dispositivo: 133 x 73 x 39 mm; Peso: 0.336 kg; Alloggiamento con display LED e pulsanti di controllo
Software e controllo
Il dispositivo MT-47 è dotato di un firmware dedicato gestito dal microprocessore integrato. Questo sistema è responsabile del controllo preciso del generatore PLL, che elimina gli errori di frequenza e garantisce la stabilità del segnale di uscita. L'interfaccia utente basata su due pulsanti consente una navigazione intuitiva nel menu di configurazione, visibile sul display LED. Il software consente la regolazione digitale del livello di ingresso audio, della deviazione del segnale, nonché la modifica della spaziatura della sottoportante audio dalla portante video. Tutte le modifiche apportate vengono salvate automaticamente nella memoria non volatile integrata, grazie alla quale il dispositivo mantiene la configurazione completa anche dopo aver scollegato completamente l'alimentazione. Inoltre, il software implementa algoritmi avanzati per supportare molteplici standard PAL, rendendo il dispositivo universale per i mercati globali.
Contenuto
1x Modulatore TV MT-47
1x Manuale utente
1x Accessori di montaggio
Dimensioni, Peso
Dimensioni prodotto: 39 x 133 x 73 mm (P x L x A)
Dimensioni imballaggio: 50 x 140 x 95 mm (P x L x A)
Peso prodotto: 336 g
Peso con imballaggio: 380 g
