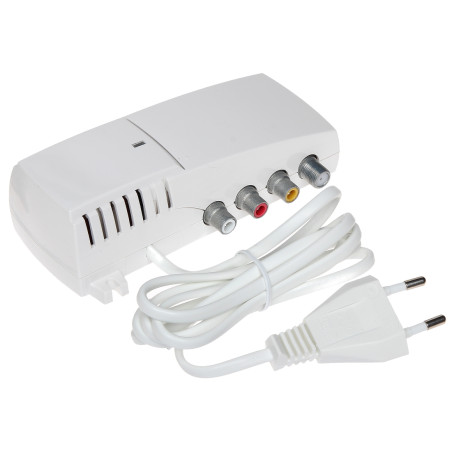

Dubbelzijdig TV-modulator, microprocessorbesturing, LED-display, PLL, RTV SAT-signaalsommatie Terra MT-47
zł 245,80
Tax included
De MT-47 modulator is een professioneel elektronisch apparaat ontworpen voor gebruik in terrestrische televisiesystemen en videobewakingsinstallaties. Het is een dubbelzijdige modulator, wat betekent dat er een hoge flexibiliteit is bij het kiezen van uitgangskanalen. De hoofdtaak van het apparaat is het omzetten van een analoog audio- en videosignaal (bijv. afkomstig van een industriële camera, mediaspeler of decoder) naar een hoogfrequent RF-signaal, dat via een coaxkabel naar meerdere televisieontvangers tegelijk kan worden verzonden.
Het apparaat kenmerkt zich door geavanceerde microprocessorbesturing, wat resulteert in een buitengewone precisie en installatiegemak. De keuze van het uitgangskanaal gebeurt digitaal met behulp van twee knoppen die verborgen zijn onder een esthetische afdekking. Het huidige kanaalnummer en andere bedrijfsparameters worden weergegeven op een duidelijk LED-display, wat fouten tijdens de installatie elimineert. Dankzij het gebruik van een kwartsfrequentiestabilisatiesysteem (PLL) is de fout in de draaggolffrequentie vrijwel nul, wat een stabiel beeld zonder interferentie garandeert en het opnieuw afstemmen van ontvangers overbodig maakt.
Een belangrijk voordeel van het MT-47-model is de mogelijkheid tot cascadeschakeling, waardoor uitgebreide kopstations kunnen worden gebouwd die meerdere kanalen ondersteunen. De modulator maakt het ook mogelijk om het gemoduleerde signaal te sommeren met een bestaand terrestrisch televisiesignaal, wat het een ideale oplossing maakt voor het moderniseren van bestaande RTV-netwerken. De fabrikant heeft gezorgd voor de veiligheid van de configuratie door een blokkeerfunctie tegen ongeautoriseerde toegang te implementeren. Bovendien ondersteunt het apparaat een breed scala aan PAL-systeemstandaarden, waaronder de B/G/D/K/H/I/L/M/N-versies en de Australische standaard, wat zorgt voor volledige compatibiliteit met ontvangers wereldwijd. De robuuste behuizing en hoogwaardige F-connectoren garanderen een lange levensduur en betrouwbaarheid bij continu gebruik.
Dubbelzijdig TV-modulator, microprocessorbesturing, LED-display, PLL, RTV SAT-signaalsommatie
Model: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- Dubbelzijdige modulator met microprocessorbesturing
- Digitale selectie van het uitgangskanaal via drukknoppen
- Duidelijk LED-display voor weergave van bedrijfsparameters
- Kwartsfrequentiestabilisatiesysteem (PLL) voor signaalstabiliteit
- Niet-vluchtig geheugen voor het opslaan van instellingen na stroomuitval
- Mogelijkheid tot cascadeschakeling van meerdere modulatoren
- Functie voor het sommeren van het gemoduleerde signaal met het terrestrische TV-signaal
- Beveiliging tegen ongeautoriseerde toegang tot instellingen
- Ondersteuning voor meerdere PAL-systeemvarianten en de Australische standaard
- RF-doorvoer in/uit voor het doorgeven van de volledige RTV/SAT-band tot 2150 MHz
Beschrijving
De MT-47 modulator is een professioneel elektronisch apparaat ontworpen voor gebruik in terrestrische televisiesystemen en videobewakingsinstallaties. Het is een dubbelzijdige modulator, wat betekent dat er een hoge flexibiliteit is bij het kiezen van uitgangskanalen. De hoofdtaak van het apparaat is het omzetten van een analoog audio- en videosignaal (bijv. afkomstig van een industriële camera, mediaspeler of decoder) naar een hoogfrequent RF-signaal, dat via een coaxkabel naar meerdere televisieontvangers tegelijk kan worden verzonden.
Het apparaat kenmerkt zich door geavanceerde microprocessorbesturing, wat resulteert in een buitengewone precisie en installatiegemak. De keuze van het uitgangskanaal gebeurt digitaal met behulp van twee knoppen die verborgen zijn onder een esthetische afdekking. Het huidige kanaalnummer en andere bedrijfsparameters worden weergegeven op een duidelijk LED-display, wat fouten tijdens de installatie elimineert. Dankzij het gebruik van een kwartsfrequentiestabilisatiesysteem (PLL) is de fout in de draaggolffrequentie vrijwel nul, wat een stabiel beeld zonder interferentie garandeert en het opnieuw afstemmen van ontvangers overbodig maakt.
Een belangrijk voordeel van het MT-47-model is de mogelijkheid tot cascadeschakeling, waardoor uitgebreide kopstations kunnen worden gebouwd die meerdere kanalen ondersteunen. De modulator maakt het ook mogelijk om het gemoduleerde signaal te sommeren met een bestaand terrestrisch televisiesignaal, wat het een ideale oplossing maakt voor het moderniseren van bestaande RTV-netwerken. De fabrikant heeft gezorgd voor de veiligheid van de configuratie door een blokkeerfunctie tegen ongeautoriseerde toegang te implementeren. Bovendien ondersteunt het apparaat een breed scala aan PAL-systeemstandaarden, waaronder de B/G/D/K/H/I/L/M/N-versies en de Australische standaard, wat zorgt voor volledige compatibiliteit met ontvangers wereldwijd. De robuuste behuizing en hoogwaardige F-connectoren garanderen een lange levensduur en betrouwbaarheid bij continu gebruik.
Specificatie
Apparaattype
Analoge dubbelzijdige TV-modulator
Signaalingangen
1x Video composiet (Cinch), 1x RF (F), 2x Audio (Cinch)
Signaaluitgangen
1x RF (F)
Videoparameters
Frequentiebereik: 20 Hz ... 6 MHz; Niveau/impedantie: 1 V ± 1 dB / 75 Ω; Frequentierespons: ± 1 dB
Audioparameters
Frequentiebereik: 20 Hz ... 15 kHz; Niveauregeling: 1 ... -14 dB; Niveau/impedantie/deviatie: 775 mV RMS / 10 kΩ / 50 kHz
RF-uitgangskarakteristieken
Typisch niveau: 85 dBµV; Impedantie: 75 Ω; Niveauregeling: 0 ... -20 dB
RF-frequentiebereik
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
Standaarden en modulatie
PAL-versies: B/G/D/K/H/I/L/M/N/Australië; Amplitudemodulatiediepte: 81%; A/V-verhouding: 12 / 16 dB
Subdraaggolven en draaggolven
Audio-subdraaggolffrequentie: 4.5, 5.5, 6.0, 6.5 MHz; Instelbereik videodraaggolf: ± 2.25 MHz (stap 0.25 MHz); Nauwkeurigheid draaggolven: ± 50 kHz
Signaaldoorvoer
Frequentiebereik: 47 MHz ... 2150 MHz; SAT-doorvoerdemping: 2.5 dB; Terr-doorvoerdemping: 1.5 dB
Signaalkwaliteit
SNR (gewogen): ≥ 55 dB
Voeding en stroomverbruik
Voeding: 230 V AC @ 50Hz; Stroomverbruik: 2.5 W
Omgevingscondities
Bedrijfstemperatuur: -10 °C ... 50 °C
Constructie en afmetingen
Apparaatafmetingen: 133 x 73 x 39 mm; Gewicht: 0.336 kg; Behuizing met LED-display en bedieningsknoppen
Software en besturing
Het MT-47-apparaat is uitgerust met speciale firmware die wordt beheerd door een ingebouwde microprocessor. Dit systeem is verantwoordelijk voor de nauwkeurige aansturing van de PLL-generator, wat frequentiefouten elimineert en de stabiliteit van het uitgangssignaal waarborgt. De gebruikersinterface op basis van twee knoppen maakt intuïtieve navigatie door het configuratiemenu mogelijk, dat zichtbaar is op het LED-display. De software maakt digitale regeling van het audio-ingangsniveau, signaaldeviatie en het wijzigen van de afstand tussen de audio-subdraaggolf en de videodraaggolf mogelijk. Alle aangebrachte wijzigingen worden automatisch opgeslagen in het geïntegreerde niet-vluchtige geheugen, waardoor het apparaat de volledige configuratie behoudt, zelfs na het volledig loskoppelen van de voeding. Bovendien implementeert de software geavanceerde algoritmen voor het ondersteunen van meerdere PAL-standaarden, wat het apparaat universeel inzetbaar maakt op wereldwijde markten.
Inhoud
1x TV-modulator MT-47
1x Gebruikershandleiding
1x Montageaccessoires
Afmetingen, Gewicht
Productafmetingen: 39 x 133 x 73 mm (D x B x H)
Afmetingen verpakking: 50 x 140 x 95 mm (D x B x H)
Productgewicht: 336 g
Gewicht inclusief verpakking: 380 g
