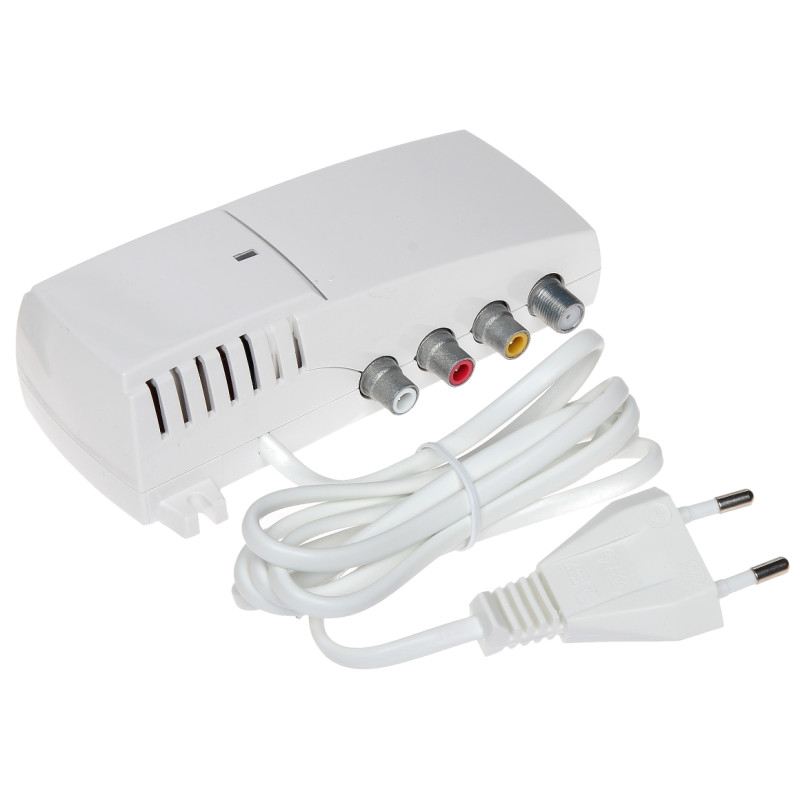

Modulador de TV de banda dupla, controlo por microprocessador, visor LED, PLL, soma de sinal RTV SAT Terra MT-47
245,80 zł
Tax included
O modulador MT-47 é um dispositivo eletrónico profissional concebido para funcionar em sistemas de televisão terrestre e instalações de videovigilância. É um modulador de banda dupla, o que significa uma elevada flexibilidade na escolha dos canais de saída. A principal tarefa do dispositivo é converter um sinal analógico de áudio e vídeo (proveniente, por exemplo, de uma câmara industrial, leitor multimédia ou descodificador) num sinal de radiofrequência (RF) de alta frequência, que pode ser transmitido por cabo coaxial para vários recetores de televisão simultaneamente.
O dispositivo caracteriza-se por um controlo avançado por microprocessador, o que se traduz numa precisão de funcionamento extraordinária e facilidade de configuração. A seleção do canal de saída é feita digitalmente através de dois botões ocultos sob uma tampa estética. O número do canal atual e outros parâmetros de funcionamento são apresentados num visor LED legível, o que elimina erros durante a instalação. Graças à utilização de um sistema de estabilização de frequência de quartzo (PLL), o erro de frequência da portadora é praticamente nulo, o que garante uma imagem estável sem interferências e sem necessidade de sintonizar os recetores.
Uma vantagem fundamental do modelo MT-47 é a possibilidade de ligação em cascata, o que permite a construção de estações de cabeça complexas que suportam vários canais. O modulador também permite somar o sinal modulado com o sinal de televisão terrestre existente, tornando-o uma solução ideal para a modernização de redes RTV existentes. O fabricante garantiu a segurança da configuração ao introduzir uma função de bloqueio contra acesso não autorizado. Além disso, o dispositivo suporta uma vasta gama de padrões do sistema PAL, incluindo as versões B/G/D/K/H/I/L/M/N e o padrão australiano, o que garante total compatibilidade com recetores em todo o mundo. A caixa robusta e os conectores tipo F de alta qualidade garantem longevidade e fiabilidade em funcionamento contínuo.
Modulador de TV de banda dupla, controlo por microprocessador, visor LED, PLL, soma de sinal RTV SAT
Modelo: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- Modulador de banda dupla com controlo por microprocessador
- Seleção digital do canal de saída através de botões
- Visor LED legível que informa sobre os parâmetros de funcionamento
- Sistema de estabilização de frequência de quartzo (PLL) que garante a estabilidade do sinal
- Memória não volátil que armazena as definições após falha de energia
- Possibilidade de ligação em cascata de vários moduladores
- Função de soma do sinal modulado com o sinal de TV terrestre
- Proteção contra acesso não autorizado às definições
- Suporte para várias variantes do sistema PAL e padrão australiano
- Passagem de entrada/saída RF que transporta a banda completa RTV/SAT até 2150MHz
Descrição
O modulador MT-47 é um dispositivo eletrónico profissional concebido para funcionar em sistemas de televisão terrestre e instalações de videovigilância. É um modulador de banda dupla, o que significa uma elevada flexibilidade na escolha dos canais de saída. A principal tarefa do dispositivo é converter um sinal analógico de áudio e vídeo (proveniente, por exemplo, de uma câmara industrial, leitor multimédia ou descodificador) num sinal de radiofrequência (RF) de alta frequência, que pode ser transmitido por cabo coaxial para vários recetores de televisão simultaneamente.
O dispositivo caracteriza-se por um controlo avançado por microprocessador, o que se traduz numa precisão de funcionamento extraordinária e facilidade de configuração. A seleção do canal de saída é feita digitalmente através de dois botões ocultos sob uma tampa estética. O número do canal atual e outros parâmetros de funcionamento são apresentados num visor LED legível, o que elimina erros durante a instalação. Graças à utilização de um sistema de estabilização de frequência de quartzo (PLL), o erro de frequência da portadora é praticamente nulo, o que garante uma imagem estável sem interferências e sem necessidade de sintonizar os recetores.
Uma vantagem fundamental do modelo MT-47 é a possibilidade de ligação em cascata, o que permite a construção de estações de cabeça complexas que suportam vários canais. O modulador também permite somar o sinal modulado com o sinal de televisão terrestre existente, tornando-o uma solução ideal para a modernização de redes RTV existentes. O fabricante garantiu a segurança da configuração ao introduzir uma função de bloqueio contra acesso não autorizado. Além disso, o dispositivo suporta uma vasta gama de padrões do sistema PAL, incluindo as versões B/G/D/K/H/I/L/M/N e o padrão australiano, o que garante total compatibilidade com recetores em todo o mundo. A caixa robusta e os conectores tipo F de alta qualidade garantem longevidade e fiabilidade em funcionamento contínuo.
Especificação
Tipo de dispositivo
Modulador de TV analógico de banda dupla
Entradas de sinal
1x Vídeo composto (Cinch), 1x RF (F), 2x Áudio (Cinch)
Saídas de sinal
1x RF (F)
Parâmetros de vídeo
Gama de frequências: 20 Hz ... 6 MHz; Nível/impedância: 1 V ± 1 dB / 75 Ω; Resposta de frequência: ± 1 dB
Parâmetros de áudio
Gama de frequências: 20 Hz ... 15 kHz; Regulação de nível: 1 ... -14 dB; Nível/impedância/desvio: 775 mV RMS / 10 kΩ / 50 kHz
Características de RF de saída
Nível típico: 85 dBµV; Impedância: 75 Ω; Regulação de nível: 0 ... -20 dB
Gama de frequências RF
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
Padrões e modulação
Versões PAL: B/G/D/K/H/I/L/M/N/Austrália; Profundidade de modulação de amplitude: 81%; Rácio A/V: 12 / 16 dB
Subportadoras e portadoras
Frequência da subportadora de áudio: 4.5, 5.5, 6.0, 6.5 MHz; Gama de regulação da portadora de vídeo: ± 2.25 MHz (passo 0.25 MHz); Precisão das portadoras: ± 50 kHz
Passagem de sinal
Gama de frequências: 47 MHz ... 2150 MHz; Atenuação de passagem SAT: 2.5 dB; Atenuação de passagem Terr: 1.5 dB
Qualidade do sinal
SNR (ponderado): ≥ 55 dB
Alimentação e consumo de energia
Alimentação: 230 V AC @ 50Hz; Consumo de energia: 2.5 W
Condições ambientais
Temperatura de funcionamento: -10 °C ... 50 °C
Construção e dimensões
Dimensões do dispositivo: 133 x 73 x 39 mm; Peso: 0.336 kg; Caixa com visor LED e botões de controlo
Software e controlo
O dispositivo MT-47 está equipado com um firmware dedicado gerido por um microprocessador integrado. Este sistema é responsável pelo controlo preciso do gerador PLL, o que elimina erros de frequência e garante a estabilidade do sinal de saída. A interface de utilizador baseada em dois botões permite uma navegação intuitiva pelo menu de configuração, visível no visor LED. O software permite a regulação digital do nível de entrada de áudio, o desvio do sinal, bem como a alteração do espaçamento da subportadora de áudio em relação à portadora de vídeo. Todas as alterações introduzidas são automaticamente guardadas na memória não volátil integrada, pelo que o dispositivo mantém a configuração completa mesmo após o desligamento total da alimentação. Além disso, o software implementa algoritmos avançados de suporte a múltiplos padrões PAL, o que torna o dispositivo universal nos mercados globais.
Conteúdo
1x Modulador de TV MT-47
1x Manual de instruções
1x Acessórios de montagem
Dimensões, Peso
Dimensões do produto: 39 x 133 x 73 mm (Prof. x Larg. x Alt.)
Dimensões da embalagem: 50 x 140 x 95 mm (Prof. x Larg. x Alt.)
Peso do produto: 336 g
Peso com embalagem: 380 g
