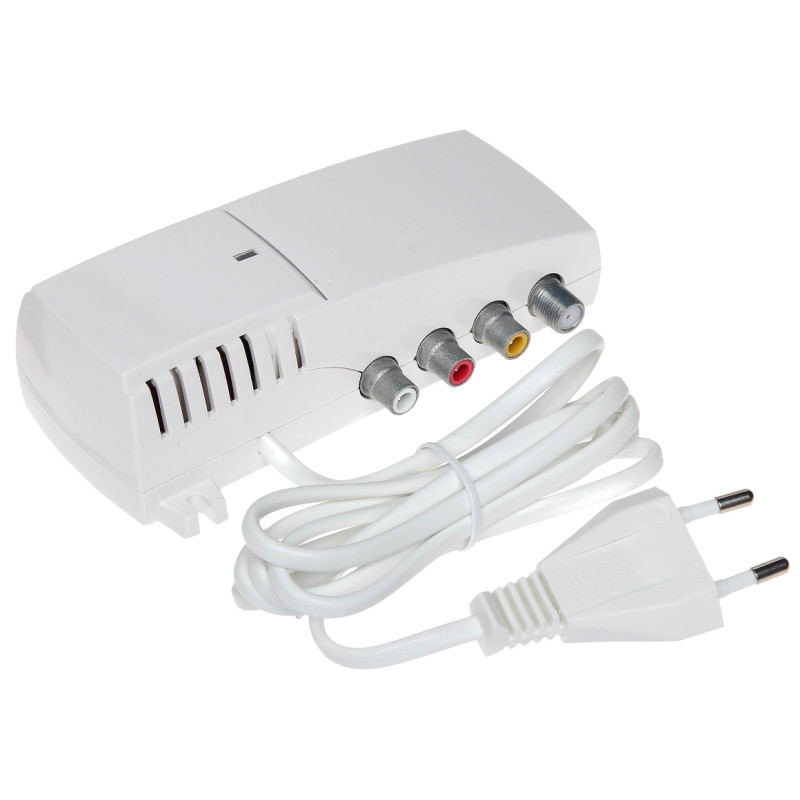

ダブルサイドバンドTVモジュレーター マイクロプロセッサ制御 LEDディスプレイ PLL RTV SAT信号加算 Terra MT-47
zł245.80
Tax included
MT-47モジュレーターは、地上波テレビシステムおよび監視カメラシステムでの使用を想定して設計されたプロフェッショナルな電子機器です。ダブルサイドバンドモジュレーターであるため、出力チャンネルの選択において高い柔軟性を備えています。本機の主な役割は、アナログのオーディオおよびビデオ信号（産業用カメラ、マルチメディアプレーヤー、デコーダーなどからの信号）を、同軸ケーブルを介して複数のテレビ受信機に同時に送信可能な高周波RF信号に変換することです。
本機は高度なマイクロプロセッサ制御を特徴としており、卓越した動作精度と容易な設定を実現しています。出力チャンネルの選択は、美しいカバーの下にある2つのボタンを使用してデジタル方式で行われます。現在のチャンネル番号やその他の動作パラメータは、視認性の高いLEDディスプレイに表示されるため、設置時のミスを防ぐことができます。水晶発振周波数安定化回路（PLL）の採用により、搬送波周波数の誤差は実質的にゼロとなり、受信機の微調整を必要としない安定した映像が保証されます。
MT-47モデルの重要な利点は、カスケード接続が可能であることで、これにより複数のチャンネルをサポートする大規模なヘッドエンドステーションを構築できます。また、変調信号を既存の地上波テレビ信号と加算することも可能で、既存のRTVネットワークの近代化に最適なソリューションです。メーカーは設定の安全性を考慮し、不正アクセスを防ぐロック機能を導入しました。さらに、B/G/D/K/H/I/L/M/Nバージョンやオーストラリア規格を含む幅広いPALシステム規格をサポートしており、世界中の受信機との完全な互換性を確保しています。堅牢な筐体と高品質なF型コネクタにより、長期間の連続稼働においても高い信頼性を発揮します。
ダブルサイドバンドTVモジュレーター マイクロプロセッサ制御 LEDディスプレイ PLL RTV SAT信号加算
モデル: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- マイクロプロセッサ制御付きダブルサイドバンドモジュレーター
- ボタンによるデジタル出力チャンネル選択
- 動作パラメータを表示する視認性の高いLEDディスプレイ
- 信号の安定性を確保する水晶発振周波数安定化回路 (PLL)
- 電源遮断後も設定を保持する不揮発性メモリ
- 複数のモジュレーターをカスケード接続可能
- 変調信号と地上波TV信号の加算機能
- 設定への不正アクセスを防ぐ保護機能
- 複数のPALシステムバリエーションおよびオーストラリア規格に対応
- 最大2150MHzまでのフルRTV/SAT帯域を伝送するRF入出力パススルー
説明
MT-47モジュレーターは、地上波テレビシステムおよび監視カメラシステムでの使用を想定して設計されたプロフェッショナルな電子機器です。ダブルサイドバンドモジュレーターであるため、出力チャンネルの選択において高い柔軟性を備えています。本機の主な役割は、アナログのオーディオおよびビデオ信号（産業用カメラ、マルチメディアプレーヤー、デコーダーなどからの信号）を、同軸ケーブルを介して複数のテレビ受信機に同時に送信可能な高周波RF信号に変換することです。
本機は高度なマイクロプロセッサ制御を特徴としており、卓越した動作精度と容易な設定を実現しています。出力チャンネルの選択は、美しいカバーの下にある2つのボタンを使用してデジタル方式で行われます。現在のチャンネル番号やその他の動作パラメータは、視認性の高いLEDディスプレイに表示されるため、設置時のミスを防ぐことができます。水晶発振周波数安定化回路（PLL）の採用により、搬送波周波数の誤差は実質的にゼロとなり、受信機の微調整を必要としない安定した映像が保証されます。
MT-47モデルの重要な利点は、カスケード接続が可能であることで、これにより複数のチャンネルをサポートする大規模なヘッドエンドステーションを構築できます。また、変調信号を既存の地上波テレビ信号と加算することも可能で、既存のRTVネットワークの近代化に最適なソリューションです。メーカーは設定の安全性を考慮し、不正アクセスを防ぐロック機能を導入しました。さらに、B/G/D/K/H/I/L/M/Nバージョンやオーストラリア規格を含む幅広いPALシステム規格をサポートしており、世界中の受信機との完全な互換性を確保しています。堅牢な筐体と高品質なF型コネクタにより、長期間の連続稼働においても高い信頼性を発揮します。
仕様
デバイスタイプ
アナログダブルサイドバンドTVモジュレーター
信号入力
1x ビデオコンポジット (Cinch), 1x RF (F), 2x オーディオ (Cinch)
信号出力
1x RF (F)
ビデオパラメータ
周波数範囲: 20 Hz ... 6 MHz; レベル/インピーダンス: 1 V ± 1 dB / 75 Ω; 周波数特性: ± 1 dB
オーディオパラメータ
周波数範囲: 20 Hz ... 15 kHz; レベル調整: 1 ... -14 dB; レベル/インピーダンス/偏差: 775 mV RMS / 10 kΩ / 50 kHz
RF出力特性
標準レベル: 85 dBµV; インピーダンス: 75 Ω; レベル調整: 0 ... -20 dB
RF周波数範囲
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
規格および変調
PALバージョン: B/G/D/K/H/I/L/M/N/オーストラリア; 振幅変調度: 81%; A/V比: 12 / 16 dB
サブキャリアおよび搬送波
音声サブキャリア周波数: 4.5, 5.5, 6.0, 6.5 MHz; ビデオ搬送波調整範囲: ± 2.25 MHz (0.25 MHzステップ); 搬送波精度: ± 50 kHz
信号パススルー
周波数範囲: 47 MHz ... 2150 MHz; SATパススルー減衰: 2.5 dB; 地上波パススルー減衰: 1.5 dB
信号品質
SNR (加重): ≥ 55 dB
電源および消費電力
電源: 230 V AC @ 50Hz; 消費電力: 2.5 W
環境条件
動作温度: -10 °C ... 50 °C
構造および寸法
デバイス寸法: 133 x 73 x 39 mm; 重量: 0.336 kg; LEDディスプレイと制御ボタン付き筐体
ソフトウェアおよび制御
MT-47デバイスには、内蔵マイクロプロセッサによって管理される専用ファームウェアが搭載されています。このシステムはPLLジェネレーターの精密な制御を担い、周波数誤差を排除して出力信号の安定性を確保します。2つのボタンに基づくユーザーインターフェースにより、LEDディスプレイに表示される設定メニューを直感的に操作できます。ソフトウェアにより、オーディオ入力レベル、信号偏差、およびビデオ搬送波に対するオーディオサブキャリアの間隔のデジタル調整が可能です。すべての変更は統合された不揮発性メモリに自動的に保存されるため、電源を完全に切断した後でもデバイスは完全な設定を保持します。さらに、このソフトウェアは複数のPAL規格を処理する高度なアルゴリズムを実装しており、グローバル市場において汎用性の高いデバイスとなっています。
内容物
1x TVモジュレーター MT-47
1x 取扱説明書
1x 取り付け用アクセサリー
寸法、重量
製品寸法: 39 x 133 x 73 mm (奥行 x 幅 x 高さ)
梱包寸法: 50 x 140 x 95 mm (奥行 x 幅 x 高さ)
製品重量: 336 g
梱包重量: 380 g
