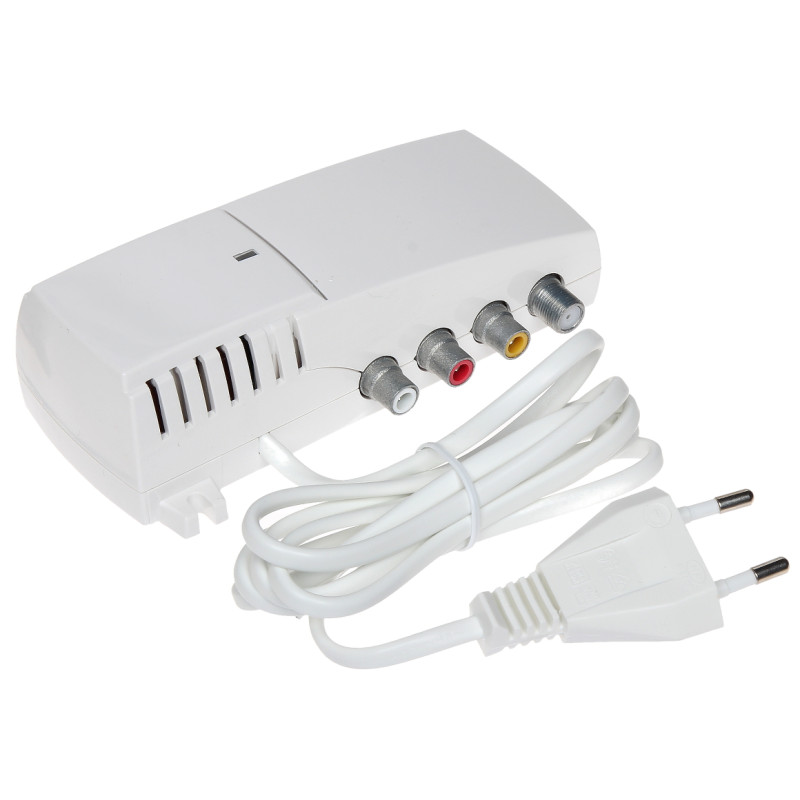

Dobbeltbånds TV-modulator mikroprocessorstyret LED-display PLL RTV SAT-signalsummering Terra MT-47
245,80 zł
Tax included
MT-47-modulatoren er en professionel elektronisk enhed designet til brug i terrestriske TV-systemer og videoovervågningsinstallationer. Det er en dobbeltbåndsmodulator, hvilket betyder høj fleksibilitet ved valg af udgangskanaler. Enhedens hovedopgave er at konvertere et analogt lyd- og videosignal (f.eks. fra et overvågningskamera, medieafspiller eller dekoder) til et højfrekvent RF-signal, som kan sendes via koaksialkabel til flere TV-modtagere samtidigt.
Enheden er kendetegnet ved avanceret mikroprocessorstyring, hvilket resulterer i ekstraordinær præcision og nem konfiguration. Valg af udgangskanal foregår digitalt ved hjælp af to knapper skjult under et æstetisk dæksel. Det aktuelle kanalnummer og andre driftsparametre vises på et letlæseligt LED-display, hvilket eliminerer fejl under installationen. Takket være brugen af et kvartsfrekvensstabiliseringssystem (PLL) er bærerfrekvensfejlen praktisk talt nul, hvilket garanterer et stabilt billede uden forstyrrelser og uden behov for efterjustering af modtagerne.
En vigtig fordel ved MT-47-modellen er muligheden for kaskadekobling, hvilket gør det muligt at opbygge omfattende hovedstationer, der understøtter mange kanaler. Modulatoren muliggør også summering af det modulerede signal med et eksisterende terrestrisk TV-signal, hvilket gør den til en ideel løsning til modernisering af eksisterende RTV-netværk. Producenten har sikret konfigurationssikkerheden ved at indføre en låsefunktion mod uautoriseret adgang. Derudover understøtter enheden en bred vifte af PAL-systemstandarder, herunder versionerne B/G/D/K/H/I/L/M/N samt den australske standard, hvilket sikrer fuld kompatibilitet med modtagere over hele verden. Det robuste kabinet og F-stik af høj kvalitet garanterer lang levetid og pålidelighed ved kontinuerlig drift.
Dobbeltbånds TV-modulator mikroprocessorstyret LED-display PLL RTV SAT-signalsummering
Model: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- Dobbeltbåndsmodulator med mikroprocessorstyring
- Digitalt valg af udgangskanal via knapper
- Letlæseligt LED-display med driftsoplysninger
- Kvartsfrekvensstabiliseringssystem (PLL) for signalstabilitet
- Ikke-flygtig hukommelse til lagring af indstillinger ved strømsvigt
- Mulighed for kaskadekobling af flere modulatorer
- Funktion til summering af moduleret signal med terrestrisk TV-signal
- Beskyttelse mod uautoriseret adgang til indstillinger
- Understøttelse af flere PAL-systemvarianter og australsk standard
- RF-gennemgang ind/ud, der overfører fuldt RTV/SAT-bånd op til 2150 MHz
Beskrivelse
MT-47-modulatoren er en professionel elektronisk enhed designet til brug i terrestriske TV-systemer og videoovervågningsinstallationer. Det er en dobbeltbåndsmodulator, hvilket betyder høj fleksibilitet ved valg af udgangskanaler. Enhedens hovedopgave er at konvertere et analogt lyd- og videosignal (f.eks. fra et overvågningskamera, medieafspiller eller dekoder) til et højfrekvent RF-signal, som kan sendes via koaksialkabel til flere TV-modtagere samtidigt.
Enheden er kendetegnet ved avanceret mikroprocessorstyring, hvilket resulterer i ekstraordinær præcision og nem konfiguration. Valg af udgangskanal foregår digitalt ved hjælp af to knapper skjult under et æstetisk dæksel. Det aktuelle kanalnummer og andre driftsparametre vises på et letlæseligt LED-display, hvilket eliminerer fejl under installationen. Takket være brugen af et kvartsfrekvensstabiliseringssystem (PLL) er bærerfrekvensfejlen praktisk talt nul, hvilket garanterer et stabilt billede uden forstyrrelser og uden behov for efterjustering af modtagerne.
En vigtig fordel ved MT-47-modellen er muligheden for kaskadekobling, hvilket gør det muligt at opbygge omfattende hovedstationer, der understøtter mange kanaler. Modulatoren muliggør også summering af det modulerede signal med et eksisterende terrestrisk TV-signal, hvilket gør den til en ideel løsning til modernisering af eksisterende RTV-netværk. Producenten har sikret konfigurationssikkerheden ved at indføre en låsefunktion mod uautoriseret adgang. Derudover understøtter enheden en bred vifte af PAL-systemstandarder, herunder versionerne B/G/D/K/H/I/L/M/N samt den australske standard, hvilket sikrer fuld kompatibilitet med modtagere over hele verden. Det robuste kabinet og F-stik af høj kvalitet garanterer lang levetid og pålidelighed ved kontinuerlig drift.
Specifikation
Enhedstype
Analog dobbeltbånds TV-modulator
Signalindgange
1x Video composite (Cinch), 1x RF (F), 2x Audio (Cinch)
Signaludgange
1x RF (F)
Videoparametre
Frekvensområde: 20 Hz ... 6 MHz; Niveau/impedans: 1 V ± 1 dB / 75 Ω; Frekvensgang: ± 1 dB
Lydparametre
Frekvensområde: 20 Hz ... 15 kHz; Niveauregulering: 1 ... -14 dB; Niveau/impedans/afvigelse: 775 mV RMS / 10 kΩ / 50 kHz
RF-udgangskarakteristik
Typisk niveau: 85 dBµV; Impedans: 75 Ω; Niveauregulering: 0 ... -20 dB
RF-frekvensområde
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
Standarder og modulation
PAL-versioner: B/G/D/K/H/I/L/M/N/Australien; Amplitudemodulationsdybde: 81%; A/V-forhold: 12 / 16 dB
Underbærere og bærere
Lydbærefrekvens: 4.5, 5.5, 6.0, 6.5 MHz; Justeringsområde for videobærer: ± 2.25 MHz (trin 0.25 MHz); Bærernøjagtighed: ± 50 kHz
Signalgennemgang
Frekvensområde: 47 MHz ... 2150 MHz; SAT-gennemgangsdæmpning: 2.5 dB; Terr-gennemgangsdæmpning: 1.5 dB
Signalkvalitet
SNR (vægtet): ≥ 55 dB
Strømforsyning og strømforbrug
Strømforsyning: 230 V AC @ 50Hz; Strømforbrug: 2.5 W
Miljøforhold
Driftstemperatur: -10 °C ... 50 °C
Konstruktion og dimensioner
Enhedsdimensioner: 133 x 73 x 39 mm; Vægt: 0.336 kg; Kabinet med LED-display og kontrolknapper
Software og styring
MT-47-enheden er udstyret med dedikeret firmware styret af en indbygget mikroprocessor. Dette system er ansvarligt for præcis styring af PLL-generatoren, hvilket eliminerer frekvensfejl og sikrer stabilitet i udgangssignalet. Brugergrænsefladen baseret på to knapper giver intuitiv navigation gennem konfigurationsmenuen, der vises på LED-displayet. Softwaren muliggør digital justering af lydindgangsniveauet, signalafvigelse samt ændring af afstanden mellem lydbæreren og videobæreren. Alle foretagne ændringer gemmes automatisk i den integrerede ikke-flygtige hukommelse, så enheden bevarer den fulde konfiguration, selv efter at strømmen er afbrudt helt. Derudover implementerer softwaren avancerede algoritmer til understøttelse af mange PAL-standarder, hvilket gør enheden universel på globale markeder.
Indhold
1x TV-modulator MT-47
1x Brugervejledning
1x Monteringstilbehør
Dimensioner, Vægt
Produktdimensioner: 39 x 133 x 73 mm (Dybde x Bredde x Højde)
Emballagedimensioner: 50 x 140 x 95 mm (Dybde x Bredde x Højde)
Produktvægt: 336 g
Vægt med emballage: 380 g
