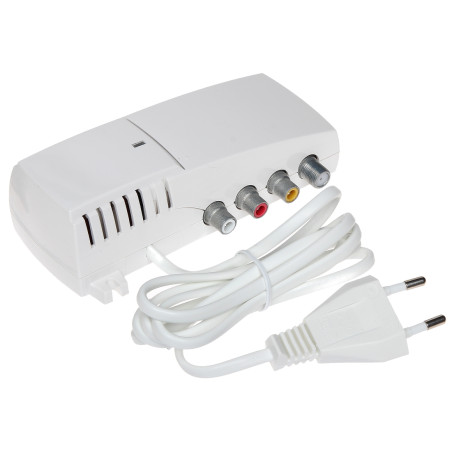

Modulateur TV double bande, contrôle par microprocesseur, affichage LED, PLL, sommation de signal RTV SAT Terra MT-47
245,80 zł
TTC
Le modulateur MT-47 est un appareil électronique professionnel conçu pour fonctionner dans les systèmes de télévision terrestre et les installations de vidéosurveillance. Il s'agit d'un modulateur double bande, ce qui signifie une grande flexibilité dans le choix des canaux de sortie. La fonction principale de l'appareil est de convertir un signal audio et vidéo analogique (provenant par exemple d'une caméra industrielle, d'un lecteur multimédia ou d'un décodeur) en un signal RF haute fréquence, qui peut être transmis par câble coaxial à plusieurs récepteurs de télévision simultanément.
L'appareil se caractérise par un contrôle par microprocesseur avancé, ce qui se traduit par une précision de fonctionnement exceptionnelle et une facilité de configuration. La sélection du canal de sortie s'effectue numériquement à l'aide de deux boutons cachés sous un couvercle esthétique. Le numéro de canal actuel et d'autres paramètres de fonctionnement sont présentés sur un affichage LED lisible, ce qui élimine les erreurs lors de l'installation. Grâce à l'utilisation d'un système de stabilisation de fréquence à quartz (PLL), l'erreur de fréquence porteuse est pratiquement nulle, ce qui garantit une image stable sans interférences et sans nécessité de réglage des récepteurs.
Un avantage clé du modèle MT-47 est la possibilité de connexion en cascade, ce qui permet de construire des stations de tête étendues prenant en charge plusieurs canaux. Le modulateur permet également de sommer le signal modulé avec un signal de télévision terrestre existant, ce qui en fait une solution idéale pour la modernisation des réseaux RTV existants. Le fabricant a veillé à la sécurité de la configuration en introduisant une fonction de verrouillage contre l'accès non autorisé. De plus, l'appareil prend en charge une large gamme de normes du système PAL, y compris les versions B/G/D/K/H/I/L/M/N ainsi que la norme australienne, ce qui assure une compatibilité totale avec les récepteurs du monde entier. Le boîtier robuste et les connecteurs de type F de haute qualité garantissent la longévité et la fiabilité en fonctionnement continu.
Modulateur TV double bande, contrôle par microprocesseur, affichage LED, PLL, sommation de signal RTV SAT
Modèle : Terra MT-47
EAN : 6931240039809 SKU : 931039805
- Modulateur double bande avec contrôle par microprocesseur
- Sélection numérique du canal de sortie via des boutons
- Affichage LED lisible indiquant les paramètres de fonctionnement
- Système de stabilisation de fréquence à quartz (PLL) assurant la stabilité du signal
- Mémoire non volatile conservant les réglages après une coupure de courant
- Possibilité de connexion en cascade de plusieurs modulateurs
- Fonction de sommation du signal modulé avec le signal TV terrestre
- Protection contre l'accès non autorisé aux réglages
- Prise en charge de nombreuses variantes du système PAL et de la norme australienne
- Passage entrée/sortie RF transmettant la bande complète RTV/SAT jusqu'à 2150 MHz
Description
Le modulateur MT-47 est un appareil électronique professionnel conçu pour fonctionner dans les systèmes de télévision terrestre et les installations de vidéosurveillance. Il s'agit d'un modulateur double bande, ce qui signifie une grande flexibilité dans le choix des canaux de sortie. La fonction principale de l'appareil est de convertir un signal audio et vidéo analogique (provenant par exemple d'une caméra industrielle, d'un lecteur multimédia ou d'un décodeur) en un signal RF haute fréquence, qui peut être transmis par câble coaxial à plusieurs récepteurs de télévision simultanément.
L'appareil se caractérise par un contrôle par microprocesseur avancé, ce qui se traduit par une précision de fonctionnement exceptionnelle et une facilité de configuration. La sélection du canal de sortie s'effectue numériquement à l'aide de deux boutons cachés sous un couvercle esthétique. Le numéro de canal actuel et d'autres paramètres de fonctionnement sont présentés sur un affichage LED lisible, ce qui élimine les erreurs lors de l'installation. Grâce à l'utilisation d'un système de stabilisation de fréquence à quartz (PLL), l'erreur de fréquence porteuse est pratiquement nulle, ce qui garantit une image stable sans interférences et sans nécessité de réglage des récepteurs.
Un avantage clé du modèle MT-47 est la possibilité de connexion en cascade, ce qui permet de construire des stations de tête étendues prenant en charge plusieurs canaux. Le modulateur permet également de sommer le signal modulé avec un signal de télévision terrestre existant, ce qui en fait une solution idéale pour la modernisation des réseaux RTV existants. Le fabricant a veillé à la sécurité de la configuration en introduisant une fonction de verrouillage contre l'accès non autorisé. De plus, l'appareil prend en charge une large gamme de normes du système PAL, y compris les versions B/G/D/K/H/I/L/M/N ainsi que la norme australienne, ce qui assure une compatibilité totale avec les récepteurs du monde entier. Le boîtier robuste et les connecteurs de type F de haute qualité garantissent la longévité et la fiabilité en fonctionnement continu.
Spécifications
Type d'appareil
Modulateur TV analogique double bande
Entrées de signal
1x Vidéo composite (Cinch), 1x RF (F), 2x Audio (Cinch)
Sorties de signal
1x RF (F)
Paramètres vidéo
Plage de fréquence : 20 Hz ... 6 MHz ; Niveau/impédance : 1 V ± 1 dB / 75 Ω ; Réponse en fréquence : ± 1 dB
Paramètres audio
Plage de fréquence : 20 Hz ... 15 kHz ; Réglage du niveau : 1 ... -14 dB ; Niveau/impédance/déviation : 775 mV RMS / 10 kΩ / 50 kHz
Caractéristiques RF de sortie
Niveau typique : 85 dBµV ; Impédance : 75 Ω ; Réglage du niveau : 0 ... -20 dB
Plage de fréquence RF
VHF : 170 MHz ... 230 MHz (K6-12) ; UHF : 470 MHz ... 862 MHz (K21-69)
Normes et modulation
Versions PAL : B/G/D/K/H/I/L/M/N/Australie ; Profondeur de modulation d'amplitude : 81 % ; Rapport A/V : 12 / 16 dB
Sous-porteuses et porteuses
Fréquence de la sous-porteuse audio : 4,5, 5,5, 6,0, 6,5 MHz ; Plage de réglage de la porteuse vidéo : ± 2,25 MHz (pas de 0,25 MHz) ; Précision des porteuses : ± 50 kHz
Passage de signal
Plage de fréquence : 47 MHz ... 2150 MHz ; Atténuation du passage SAT : 2,5 dB ; Atténuation du passage Terr : 1,5 dB
Qualité du signal
SNR (pondéré) : ≥ 55 dB
Alimentation et consommation
Alimentation : 230 V AC @ 50Hz ; Consommation électrique : 2,5 W
Conditions environnementales
Température de fonctionnement : -10 °C ... 50 °C
Construction et dimensions
Dimensions de l'appareil : 133 x 73 x 39 mm ; Poids : 0,336 kg ; Boîtier avec affichage LED et boutons de commande
Logiciel et contrôle
L'appareil MT-47 est équipé d'un micrologiciel dédié géré par un microprocesseur intégré. Ce système est responsable du contrôle précis du générateur PLL, ce qui élimine les erreurs de fréquence et assure la stabilité du signal de sortie. L'interface utilisateur basée sur deux boutons permet une navigation intuitive dans le menu de configuration, visible sur l'affichage LED. Le logiciel permet le réglage numérique du niveau d'entrée audio, de la déviation du signal, ainsi que la modification de l'espacement de la sous-porteuse audio par rapport à la porteuse vidéo. Toutes les modifications effectuées sont automatiquement enregistrées dans la mémoire non volatile intégrée, de sorte que l'appareil conserve la configuration complète même après une déconnexion totale de l'alimentation. De plus, le logiciel implémente des algorithmes avancés de prise en charge de nombreuses normes PAL, ce qui rend l'appareil universel sur les marchés mondiaux.
Contenu
1x Modulateur TV MT-47
1x Manuel d'utilisation
1x Accessoires de montage
Dimensions, Poids
Dimensions du produit : 39 x 133 x 73 mm (P x L x H)
Dimensions de l'emballage : 50 x 140 x 95 mm (P x L x H)
Poids du produit : 336 g
Poids avec emballage : 380 g
