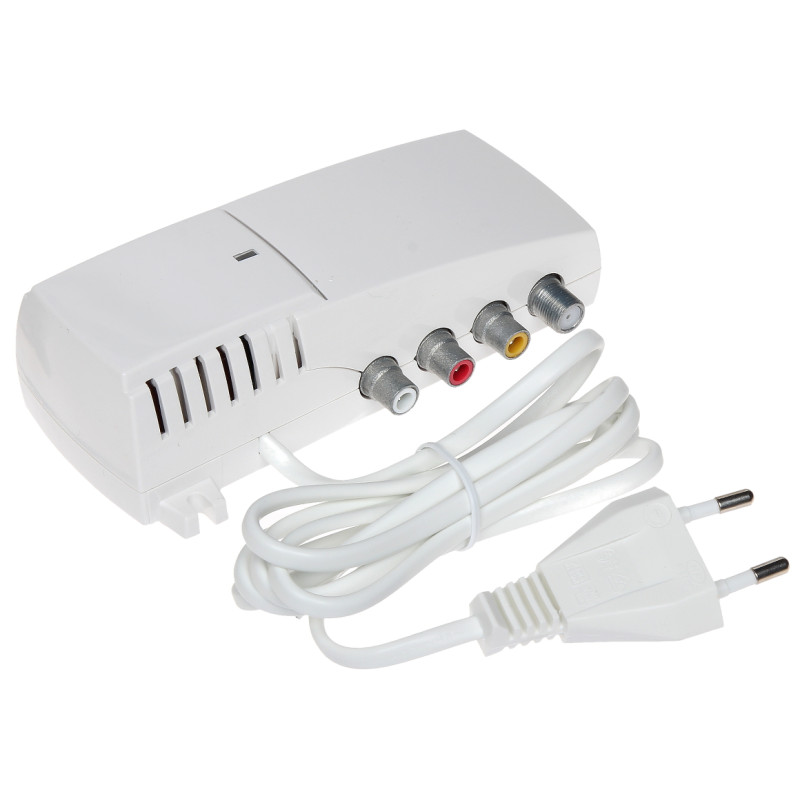

Dubbelbands TV-modulator, mikroprocessorstyrning, LED-display, PLL, RTV SAT-signalsummering Terra MT-47
245,80 zł
Tax included
Modulatorn MT-47 är en professionell elektronisk enhet designad för användning i marksända TV-system och videoövervakningsinstallationer. Det är en dubbelbandsmodulator, vilket innebär hög flexibilitet vid val av utgångskanaler. Enhetens huvuduppgift är att omvandla en analog ljud- och videosignal (från t.ex. en industriell kamera, mediaspelare eller dekoder) till en högfrekvent RF-signal som kan överföras via koaxialkabel till flera TV-mottagare samtidigt.
Enheten kännetecknas av avancerad mikroprocessorstyrning, vilket resulterar i extrem precision och enkel konfiguration. Valet av utgångskanal sker digitalt med hjälp av två knappar dolda under ett estetiskt lock. Det aktuella kanalnumret och andra driftparametrar visas på en tydlig LED-display, vilket eliminerar fel under installationen. Tack vare användningen av ett kvartsfrekvensstabiliseringssystem (PLL) är bärfrekvensfelet praktiskt taget noll, vilket garanterar en stabil bild utan störningar och utan behov av att finjustera mottagarna.
En viktig fördel med MT-47-modellen är möjligheten till kaskadkoppling, vilket möjliggör uppbyggnad av omfattande huvudstationer som hanterar flera kanaler. Modulatorn möjliggör även summering av den modulerade signalen med en befintlig marksänd TV-signal, vilket gör den till en idealisk lösning för modernisering av befintliga RTV-nätverk. Tillverkaren har säkerställt konfigurationssäkerheten genom att införa en låsfunktion mot obehörig åtkomst. Dessutom stöder enheten ett brett utbud av PAL-systemstandarder, inklusive versionerna B/G/D/K/H/I/L/M/N samt australisk standard, vilket garanterar full kompatibilitet med mottagare över hela världen. Det robusta höljet och högkvalitativa F-kontakter garanterar lång livslängd och tillförlitlighet vid kontinuerlig drift.
Dubbelbands TV-modulator, mikroprocessorstyrning, LED-display, PLL, RTV SAT-signalsummering
Modell: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- Dubbelbandsmodulator med mikroprocessorstyrning
- Digitalt val av utgångskanal via knappar
- Tydlig LED-display som visar driftparametrar
- Kvartsfrekvensstabiliseringssystem (PLL) för signalstabilitet
- Icke-flyktigt minne som lagrar inställningar vid strömavbrott
- Möjlighet till kaskadkoppling av flera modulatorer
- Funktion för summering av modulerad signal med marksänd TV-signal
- Skydd mot obehörig åtkomst till inställningar
- Stöd för flera PAL-systemvarianter och australisk standard
- RF-genomgång in/ut som överför hela RTV/SAT-bandet upp till 2150MHz
Beskrivning
Modulatorn MT-47 är en professionell elektronisk enhet designad för användning i marksända TV-system och videoövervakningsinstallationer. Det är en dubbelbandsmodulator, vilket innebär hög flexibilitet vid val av utgångskanaler. Enhetens huvuduppgift är att omvandla en analog ljud- och videosignal (från t.ex. en industriell kamera, mediaspelare eller dekoder) till en högfrekvent RF-signal som kan överföras via koaxialkabel till flera TV-mottagare samtidigt.
Enheten kännetecknas av avancerad mikroprocessorstyrning, vilket resulterar i extrem precision och enkel konfiguration. Valet av utgångskanal sker digitalt med hjälp av två knappar dolda under ett estetiskt lock. Det aktuella kanalnumret och andra driftparametrar visas på en tydlig LED-display, vilket eliminerar fel under installationen. Tack vare användningen av ett kvartsfrekvensstabiliseringssystem (PLL) är bärfrekvensfelet praktiskt taget noll, vilket garanterar en stabil bild utan störningar och utan behov av att finjustera mottagarna.
En viktig fördel med MT-47-modellen är möjligheten till kaskadkoppling, vilket möjliggör uppbyggnad av omfattande huvudstationer som hanterar flera kanaler. Modulatorn möjliggör även summering av den modulerade signalen med en befintlig marksänd TV-signal, vilket gör den till en idealisk lösning för modernisering av befintliga RTV-nätverk. Tillverkaren har säkerställt konfigurationssäkerheten genom att införa en låsfunktion mot obehörig åtkomst. Dessutom stöder enheten ett brett utbud av PAL-systemstandarder, inklusive versionerna B/G/D/K/H/I/L/M/N samt australisk standard, vilket garanterar full kompatibilitet med mottagare över hela världen. Det robusta höljet och högkvalitativa F-kontakter garanterar lång livslängd och tillförlitlighet vid kontinuerlig drift.
Specifikation
Enhetstyp
Analog dubbelbands TV-modulator
Signalintag
1x Video composite (Cinch), 1x RF (F), 2x Audio (Cinch)
Signalutgångar
1x RF (F)
Videoparametrar
Frekvensområde: 20 Hz ... 6 MHz; Nivå/impedans: 1 V ± 1 dB / 75 Ω; Frekvenssvar: ± 1 dB
Ljudparametrar
Frekvensområde: 20 Hz ... 15 kHz; Nivåreglering: 1 ... -14 dB; Nivå/impedans/avvikelse: 775 mV RMS / 10 kΩ / 50 kHz
RF-utgångsegenskaper
Typisk nivå: 85 dBµV; Impedans: 75 Ω; Nivåreglering: 0 ... -20 dB
RF-frekvensområde
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
Standarder och modulering
PAL-versioner: B/G/D/K/H/I/L/M/N/Australien; Amplitudmodulationsdjup: 81%; A/V-förhållande: 12 / 16 dB
Underbärare och bärare
Ljudbärfrekvens: 4.5, 5.5, 6.0, 6.5 MHz; Justeringsområde för videobärare: ± 2.25 MHz (steg 0.25 MHz); Bärfrekvensnoggrannhet: ± 50 kHz
Signalgenomgång
Frekvensområde: 47 MHz ... 2150 MHz; SAT-genomgångsdämpning: 2.5 dB; Terr-genomgångsdämpning: 1.5 dB
Signalkvalitet
SNR (vägt): ≥ 55 dB
Strömförsörjning och strömförbrukning
Strömförsörjning: 230 V AC @ 50Hz; Strömförbrukning: 2.5 W
Miljöförhållanden
Driftstemperatur: -10 °C ... 50 °C
Konstruktion och mått
Enhetens mått: 133 x 73 x 39 mm; Vikt: 0.336 kg; Hölje med LED-display och kontrollknappar
Mjukvara och styrning
Enheten MT-47 är utrustad med dedikerad firmware som hanteras av en inbyggd mikroprocessor. Detta system ansvarar för exakt styrning av PLL-generatorn, vilket eliminerar frekvensfel och säkerställer stabilitet i utgångssignalen. Användargränssnittet baserat på två knappar möjliggör intuitiv navigering i konfigurationsmenyn som visas på LED-displayen. Mjukvaran möjliggör digital justering av ljudingångsnivå, signalavvikelse samt ändring av avståndet mellan ljudunderbäraren och videobäraren. Alla gjorda ändringar sparas automatiskt i det integrerade icke-flyktiga minnet, vilket gör att enheten behåller full konfiguration även efter att strömmen helt kopplats bort. Dessutom implementerar mjukvaran avancerade algoritmer för hantering av flera PAL-standarder, vilket gör enheten universell på globala marknader.
Innehåll
1x TV-modulator MT-47
1x Bruksanvisning
1x Monteringstillbehör
Mått, Vikt
Produktmått: 39 x 133 x 73 mm (Dj. x Br. x Hö.)
Förpackningsmått: 50 x 140 x 95 mm (Dj. x Br. x Hö.)
Produktvikt: 336 g
Vikt med förpackning: 380 g
