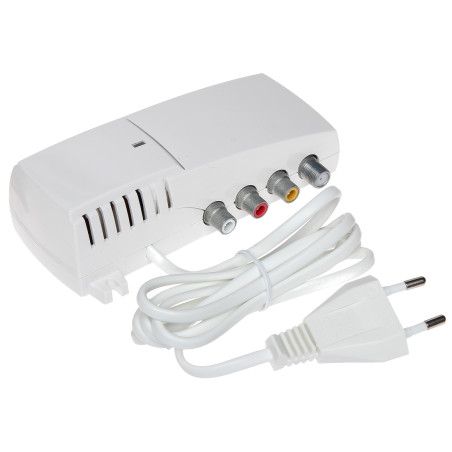

Dobbelt sidebånd TV-modulator, mikroprosessorstyring, LED-display, PLL, RTV SAT-signalsummering Terra MT-47
zł 245.80
Tax included
MT-47-modulatoren er en profesjonell elektronisk enhet designet for bruk i bakkenett-TV-systemer og videoovervåkingsinstallasjoner. Dette er en dobbelt sidebånd-modulator, noe som betyr høy fleksibilitet ved valg av utgangskanaler. Enhetens hovedoppgave er å konvertere et analogt lyd- og videosignal (f.eks. fra et overvåkningskamera, multimediespiller eller dekoder) til et høyfrekvent RF-signal som kan sendes via koaksialkabel til flere TV-mottakere samtidig.
Enheten er preget av avansert mikroprosessorstyring, noe som gir ekstrem presisjon og enkel konfigurasjon. Valg av utgangskanal skjer digitalt ved hjelp av to knapper skjult under et estetisk deksel. Gjeldende kanalnummer og andre driftsparametere vises på et tydelig LED-display, noe som eliminerer feil under installasjon. Takket være bruken av et kvartsfrekvensstabiliseringssystem (PLL), er bærerfrekvensfeilen praktisk talt null, noe som garanterer et stabilt bilde uten forstyrrelser og uten behov for etterjustering av mottakere.
En viktig fordel med MT-47-modellen er muligheten for kaskadekobling, som gjør det mulig å bygge utvidede hodesentraler som støtter mange kanaler. Modulatoren muliggjør også summering av det modulerte signalet med et eksisterende bakkenett-TV-signal, noe som gjør den til en ideell løsning for modernisering av eksisterende RTV-nettverk. Produsenten har sørget for konfigurasjonssikkerhet ved å innføre en låsefunksjon mot uautorisert tilgang. I tillegg støtter enheten et bredt spekter av PAL-systemstandarder, inkludert versjonene B/G/D/K/H/I/L/M/N og den australske standarden, noe som sikrer full kompatibilitet med mottakere over hele verden. Et solid kabinett og høykvalitets F-kontakter garanterer lang levetid og pålitelighet ved kontinuerlig drift.
Dobbelt sidebånd TV-modulator, mikroprosessorstyring, LED-display, PLL, RTV SAT-signalsummering
Modell: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- Dobbelt sidebånd modulator med mikroprosessorstyring
- Digitalt valg av utgangskanal via knapper
- Tydelig LED-display som viser driftsparametere
- Kvartsfrekvensstabiliseringssystem (PLL) for signalstabilitet
- Ikke-flyktig minne som lagrer innstillinger etter strømbrudd
- Mulighet for kaskadekobling av flere modulatorer
- Funksjon for summering av modulert signal med bakkenett-TV-signal
- Beskyttelse mot uautorisert tilgang til innstillinger
- Støtte for flere PAL-systemvarianter og australsk standard
- RF-gjennomgang inn/ut som overfører fullt RTV/SAT-bånd opp til 2150MHz
Beskrivelse
MT-47-modulatoren er en profesjonell elektronisk enhet designet for bruk i bakkenett-TV-systemer og videoovervåkingsinstallasjoner. Dette er en dobbelt sidebånd-modulator, noe som betyr høy fleksibilitet ved valg av utgangskanaler. Enhetens hovedoppgave er å konvertere et analogt lyd- og videosignal (f.eks. fra et overvåkningskamera, multimediespiller eller dekoder) til et høyfrekvent RF-signal som kan sendes via koaksialkabel til flere TV-mottakere samtidig.
Enheten er preget av avansert mikroprosessorstyring, noe som gir ekstrem presisjon og enkel konfigurasjon. Valg av utgangskanal skjer digitalt ved hjelp av to knapper skjult under et estetisk deksel. Gjeldende kanalnummer og andre driftsparametere vises på et tydelig LED-display, noe som eliminerer feil under installasjon. Takket være bruken av et kvartsfrekvensstabiliseringssystem (PLL), er bærerfrekvensfeilen praktisk talt null, noe som garanterer et stabilt bilde uten forstyrrelser og uten behov for etterjustering av mottakere.
En viktig fordel med MT-47-modellen er muligheten for kaskadekobling, som gjør det mulig å bygge utvidede hodesentraler som støtter mange kanaler. Modulatoren muliggjør også summering av det modulerte signalet med et eksisterende bakkenett-TV-signal, noe som gjør den til en ideell løsning for modernisering av eksisterende RTV-nettverk. Produsenten har sørget for konfigurasjonssikkerhet ved å innføre en låsefunksjon mot uautorisert tilgang. I tillegg støtter enheten et bredt spekter av PAL-systemstandarder, inkludert versjonene B/G/D/K/H/I/L/M/N og den australske standarden, noe som sikrer full kompatibilitet med mottakere over hele verden. Et solid kabinett og høykvalitets F-kontakter garanterer lang levetid og pålitelighet ved kontinuerlig drift.
Spesifikasjon
Enhetstype
Analog dobbelt sidebånd TV-modulator
Signalinnganger
1x Video composite (Cinch), 1x RF (F), 2x Audio (Cinch)
Signalutganger
1x RF (F)
Videoparametere
Frekvensområde: 20 Hz ... 6 MHz; Nivå/impedans: 1 V ± 1 dB / 75 Ω; Frekvensrespons: ± 1 dB
Lydparametere
Frekvensområde: 20 Hz ... 15 kHz; Nivåjustering: 1 ... -14 dB; Nivå/impedans/avvik: 775 mV RMS / 10 kΩ / 50 kHz
RF-utgangskarakteristikk
Typisk nivå: 85 dBµV; Impedans: 75 Ω; Nivåjustering: 0 ... -20 dB
RF-frekvensområde
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
Standarder og modulasjon
PAL-versjoner: B/G/D/K/H/I/L/M/N/Australia; Amplitudemodulasjonsdybde: 81%; A/V-forhold: 12 / 16 dB
Underbærere og bærere
Lydbærerfrekvens: 4.5, 5.5, 6.0, 6.5 MHz; Justeringsområde for videobærer: ± 2.25 MHz (trinn 0.25 MHz); Bærernøyaktighet: ± 50 kHz
Signal-gjennomgang
Frekvensområde: 47 MHz ... 2150 MHz; SAT-gjennomgangsdemping: 2.5 dB; Terr-gjennomgangsdemping: 1.5 dB
Signalkvalitet
SNR (vektet): ≥ 55 dB
Strømforsyning og strømforbruk
Strømforsyning: 230 V AC @ 50Hz; Strømforbruk: 2.5 W
Miljøforhold
Driftstemperatur: -10 °C ... 50 °C
Konstruksjon og dimensjoner
Enhetsdimensjoner: 133 x 73 x 39 mm; Vekt: 0.336 kg; Kabinett med LED-display og kontrollknapper
Programvare og kontroll
MT-47-enheten er utstyrt med dedikert fastvare administrert av en innebygd mikroprosessor. Dette systemet er ansvarlig for presis kontroll av PLL-generatoren, noe som eliminerer frekvensfeil og sikrer stabilitet i utgangssignalet. Brukergrensesnittet basert på to knapper tillater intuitiv navigering gjennom konfigurasjonsmenyen, synlig på LED-displayet. Programvaren muliggjør digital justering av lydinngangsnivå, signalavvik, samt endring av avstanden mellom lydbærer og videobærer. Alle utførte endringer lagres automatisk i det integrerte ikke-flyktige minnet, slik at enheten beholder full konfigurasjon selv etter at strømmen er helt koblet fra. I tillegg implementerer programvaren avanserte algoritmer for håndtering av flere PAL-standarder, noe som gjør enheten universell for globale markeder.
Innhold
1x TV-modulator MT-47
1x Brukermanual
1x Monteringsutstyr
Dimensjoner, Vekt
Produktdimensjoner: 39 x 133 x 73 mm (Dybde x Bredde x Høyde)
Emballasjedimensjoner: 50 x 140 x 95 mm (Dybde x Bredde x Høyde)
Produktvekt: 336 g
Vekt med emballasje: 380 g
