- New

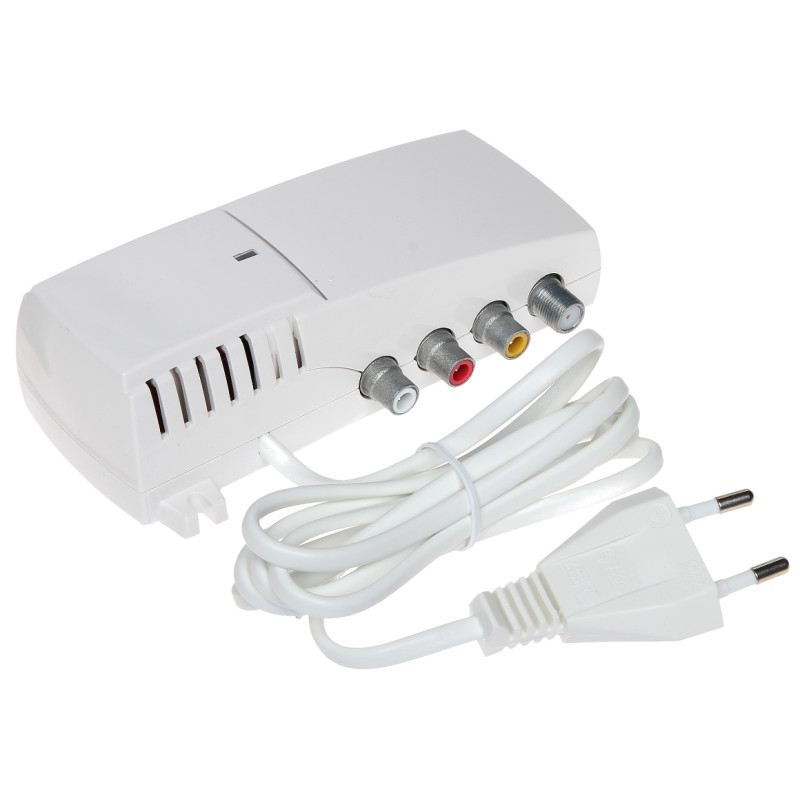

Modulator TV cu bandă dublă, control prin microprocesor, afișaj LED, PLL, sumare semnal RTV SAT Terra MT-47
245,80 zł
Tax included
Modulatorul MT-47 este un dispozitiv electronic profesional conceput pentru a funcționa în sisteme de televiziune terestră și instalații de monitorizare video. Acesta este un modulator cu bandă dublă, ceea ce înseamnă o flexibilitate ridicată în alegerea canalelor de ieșire. Sarcina principală a dispozitivului este de a converti semnalul analogic audio și video (provenit, de exemplu, de la o cameră industrială, un player multimedia sau un decodificator) într-un semnal RF de înaltă frecvență, care poate fi transmis prin cablu coaxial către mai multe receptoare TV simultan.
Dispozitivul se caracterizează printr-un control avansat prin microprocesor, ceea ce se traduce printr-o precizie remarcabilă a funcționării și ușurință în configurare. Selectarea canalului de ieșire se face digital cu ajutorul a două butoane ascunse sub un capac estetic. Numărul curent al canalului și alți parametri de funcționare sunt prezentați pe un afișaj LED lizibil, ceea ce elimină erorile în timpul instalării. Datorită utilizării unui sistem de stabilizare a frecvenței cu cuarț (PLL), eroarea frecvenței purtătoare este practic zero, ceea ce garantează o imagine stabilă fără interferențe și fără a fi necesară reglarea receptoarelor.
Un avantaj cheie al modelului MT-47 este posibilitatea de conectare în cascadă, ceea ce permite construirea unor stații de capăt extinse care deservesc mai multe canale. Modulatorul permite, de asemenea, sumarea semnalului modulat cu semnalul de televiziune terestră existent, ceea ce îl face o soluție ideală pentru modernizarea rețelelor RTV existente. Producătorul a asigurat securitatea configurației prin introducerea unei funcții de blocare împotriva accesului neautorizat. În plus, dispozitivul suportă o gamă largă de standarde ale sistemului PAL, inclusiv versiunile B/G/D/K/H/I/L/M/N și standardul australian, ceea ce asigură o compatibilitate deplină cu receptoarele din întreaga lume. Carcasa solidă și conectorii de tip F de înaltă calitate garantează longevitatea și fiabilitatea în funcționarea continuă.
Modulator TV cu bandă dublă, control prin microprocesor, afișaj LED, PLL, sumare semnal RTV SAT
Model: Terra MT-47
EAN: 6931240039809 SKU: 931039805
- Modulator cu bandă dublă cu control prin microprocesor
- Selectarea digitală a canalului de ieșire prin butoane
- Afișaj LED lizibil care informează despre parametrii de funcționare
- Sistem de stabilizare a frecvenței cu cuarț (PLL) pentru stabilitatea semnalului
- Memorie nevolatilă care păstrează setările după întreruperea alimentării
- Posibilitatea de conectare în cascadă a mai multor modulatoare
- Funcție de sumare a semnalului modulat cu semnalul TV terestru
- Protecție împotriva accesului neautorizat la setări
- Suport pentru mai multe variante ale sistemului PAL și standardul Australia
- Trecere intrare/ieșire RF care transmite întreaga bandă RTV/SAT până la 2150MHz
Descriere
Modulatorul MT-47 este un dispozitiv electronic profesional conceput pentru a funcționa în sisteme de televiziune terestră și instalații de monitorizare video. Acesta este un modulator cu bandă dublă, ceea ce înseamnă o flexibilitate ridicată în alegerea canalelor de ieșire. Sarcina principală a dispozitivului este de a converti semnalul analogic audio și video (provenit, de exemplu, de la o cameră industrială, un player multimedia sau un decodificator) într-un semnal RF de înaltă frecvență, care poate fi transmis prin cablu coaxial către mai multe receptoare TV simultan.
Dispozitivul se caracterizează printr-un control avansat prin microprocesor, ceea ce se traduce printr-o precizie remarcabilă a funcționării și ușurință în configurare. Selectarea canalului de ieșire se face digital cu ajutorul a două butoane ascunse sub un capac estetic. Numărul curent al canalului și alți parametri de funcționare sunt prezentați pe un afișaj LED lizibil, ceea ce elimină erorile în timpul instalării. Datorită utilizării unui sistem de stabilizare a frecvenței cu cuarț (PLL), eroarea frecvenței purtătoare este practic zero, ceea ce garantează o imagine stabilă fără interferențe și fără a fi necesară reglarea receptoarelor.
Un avantaj cheie al modelului MT-47 este posibilitatea de conectare în cascadă, ceea ce permite construirea unor stații de capăt extinse care deservesc mai multe canale. Modulatorul permite, de asemenea, sumarea semnalului modulat cu semnalul de televiziune terestră existent, ceea ce îl face o soluție ideală pentru modernizarea rețelelor RTV existente. Producătorul a asigurat securitatea configurației prin introducerea unei funcții de blocare împotriva accesului neautorizat. În plus, dispozitivul suportă o gamă largă de standarde ale sistemului PAL, inclusiv versiunile B/G/D/K/H/I/L/M/N și standardul australian, ceea ce asigură o compatibilitate deplină cu receptoarele din întreaga lume. Carcasa solidă și conectorii de tip F de înaltă calitate garantează longevitatea și fiabilitatea în funcționarea continuă.
Specificații
Tip dispozitiv
Modulator TV analogic cu bandă dublă
Intrări de semnal
1x Video compozit (Cinch), 1x RF (F), 2x Audio (Cinch)
Ieșiri de semnal
1x RF (F)
Parametri video
Interval de frecvență: 20 Hz ... 6 MHz; Nivel/impedanță: 1 V ± 1 dB / 75 Ω; Răspuns în frecvență: ± 1 dB
Parametri audio
Interval de frecvență: 20 Hz ... 15 kHz; Reglarea nivelului: 1 ... -14 dB; Nivel/impedanță/deviație: 775 mV RMS / 10 kΩ / 50 kHz
Caracteristici RF ieșire
Nivel tipic: 85 dBµV; Impedanță: 75 Ω; Reglarea nivelului: 0 ... -20 dB
Interval de frecvență RF
VHF: 170 MHz ... 230 MHz (K6-12); UHF: 470 MHz ... 862 MHz (K21-69)
Standarde și modulație
Versiuni PAL: B/G/D/K/H/I/L/M/N/Australia; Adâncimea modulației de amplitudine: 81%; Raport A/V: 12 / 16 dB
Subpurtătoare și purtătoare
Frecvența purtătoarei de sunet: 4.5, 5.5, 6.0, 6.5 MHz; Interval de reglare a purtătoarei video: ± 2.25 MHz (pas 0.25 MHz); Precizia purtătoarelor: ± 50 kHz
Trecere semnal
Interval de frecvență: 47 MHz ... 2150 MHz; Atenuare trecere SAT: 2.5 dB; Atenuare trecere Terr: 1.5 dB
Calitatea semnalului
SNR (ponderat): ≥ 55 dB
Alimentare și consum
Alimentare: 230 V AC @ 50Hz; Consum de energie: 2.5 W
Condiții de mediu
Temperatură de funcționare: -10 °C ... 50 °C
Construcție și dimensiuni
Dimensiuni dispozitiv: 133 x 73 x 39 mm; Greutate: 0.336 kg; Carcasă cu afișaj LED și butoane de control
Software și control
Dispozitivul MT-47 este echipat cu un firmware dedicat gestionat de un microprocesor încorporat. Acest sistem este responsabil pentru controlul precis al generatorului PLL, ceea ce elimină erorile de frecvență și asigură stabilitatea semnalului de ieșire. Interfața utilizator bazată pe două butoane permite navigarea intuitivă prin meniul de configurare, vizibil pe afișajul LED. Software-ul permite reglarea digitală a nivelului de intrare audio, a deviației semnalului, precum și modificarea distanței subpurtătoarei audio față de purtătoarea video. Toate modificările introduse sunt salvate automat în memoria nevolatilă integrată, astfel încât dispozitivul își păstrează configurația completă chiar și după deconectarea completă a alimentării. În plus, software-ul implementează algoritmi avansați de suport pentru mai multe standarde PAL, ceea ce face ca dispozitivul să fie universal pe piețele globale.
Conținut
1x Modulator TV MT-47
1x Manual de utilizare
1x Accesorii de montare
Dimensiuni, Greutate
Dimensiuni produs: 39 x 133 x 73 mm (Adânc. x Lăț. x Înălț.)
Dimensiuni ambalaj: 50 x 140 x 95 mm (Adânc. x Lăț. x Înălț.)
Greutate produs: 336 g
Greutate cu ambalaj: 380 g
Descărcări
931039805
