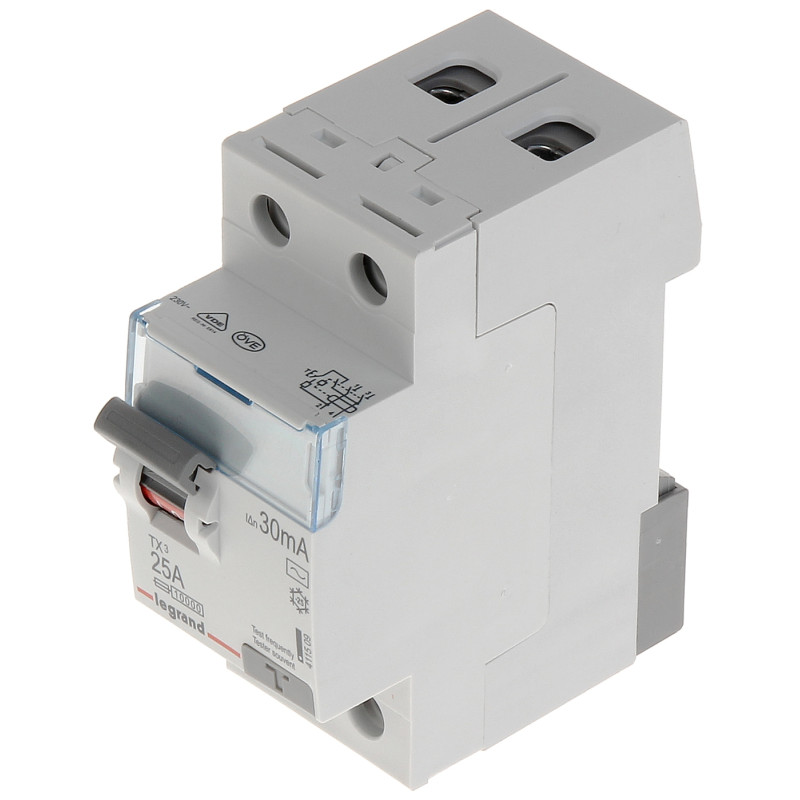

Interruttore differenziale monofase Tipo AC 30mA 25A RCD per guida DIN TS-35

Modello: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Interruttore differenziale monofase di tipo AC
• Corrente differenziale nominale 30 mA per la protezione contro le scosse elettriche
• Corrente nominale 25 A
• Potere di interruzione nominale in cortocircuito 10000 A
• Montaggio su guida DIN standard TS-35
• Possibilità di equipaggiamento con contatti ausiliari e sganciatori della serie DX3
• Spazio previsto per l'etichetta di descrizione del circuito
• Possibilità di collegamento tramite barre a pettine o a forcella
• Robusto involucro in materiale plastico

Descrizione

L'interruttore differenziale LE-411509 è un elemento chiave di ogni moderno impianto elettrico, garantendo il massimo livello di sicurezza per gli utenti e la protezione dei beni contro le conseguenze dei guasti. Questo dispositivo è stato progettato da un produttore rinomato, il che garantisce affidabilità e precisione di funzionamento per molti anni di utilizzo in ambienti domestici e industriali.

Il compito principale di questo interruttore monofase di tipo AC è quello di scollegare immediatamente l'alimentazione nel momento in cui viene rilevata una dispersione di corrente, proteggendo efficacemente contro le scosse elettriche in caso di contatto indiretto e diretto. Si tratta di una protezione essenziale in ogni circuito elettrico.

Vantaggi del prodotto:

- Alta sensibilità: La corrente differenziale nominale di 30 mA consente una reazione immediata in situazioni di pericolo di vita.

- Struttura solida: Realizzato in materiale plastico di alta qualità resistente ai danni meccanici e alle alte temperature.

- Montaggio facile: Il fissaggio standard su guida DIN TS-35 consente un'installazione rapida nella maggior parte dei quadri elettrici disponibili sul mercato.

- Compatibilità: La possibilità di espansione con contatti ausiliari, sganciatori e comandi della serie DX3 aumenta significativamente la funzionalità del dispositivo.

- Leggibilità: Uno spazio speciale sulla parte anteriore dell'involucro consente di inserire la descrizione del circuito, facilitando l'identificazione e la manutenzione dell'impianto.

- Sicurezza: Il potere di interruzione nominale in cortocircuito di 10000 A garantisce protezione anche in condizioni di lavoro difficili della rete.

Questo prodotto è indispensabile in case unifamiliari, appartamenti e uffici, dove la sicurezza dell'impianto elettrico è una priorità. Grazie all'utilizzo di morsetti a vite, il collegamento dei cavi è durevole e sicuro, riducendo al minimo il rischio di guasti derivanti da un contatto elettrico debole.

Specifica

Tipo di dispositivo

Interruttore differenziale professionale (RCD - Residual Current Device) progettato per la protezione contro le scosse elettriche in impianti a bassa tensione.

Tipo di rete e numero di fasi

Dispositivo dedicato al funzionamento in impianti monofase (1-fase), che garantisce la separazione del circuito in caso di rilevamento di anomalie.

Caratteristiche di sensibilità

Tipo AC - l'interruttore reagisce alle correnti differenziali sinusoidali alternate, che è lo standard nella maggior parte dei circuiti di illuminazione e prese elettriche domestiche e d'ufficio.

Corrente differenziale nominale

30 mA (0.03 A) - questo valore rappresenta lo standard di protezione supplementare, che protegge la vita umana contro gli effetti del contatto diretto con parti sotto tensione.

Corrente nominale continua

25 A - corrente massima che può fluire attraverso i contatti del dispositivo in modo continuo senza causarne l'attivazione o danni termici.

Configurazione dei poli

2 poli (2P), che consente la disconnessione simultanea del conduttore di fase e di quello neutro, aumentando la sicurezza durante i lavori di manutenzione.

Potere di interruzione nominale in cortocircuito

10000 A (10 kA) - parametro che definisce la capacità dell'interruttore di interrompere in sicurezza la corrente di cortocircuito senza distruggere l'apparecchio.

Tensione nominale di isolamento e di esercizio

230 V AC - ottimizzato per le reti elettriche europee standard.

Frequenza di esercizio

50 Hz - dispositivo pienamente adatto al funzionamento nella rete elettrica polacca.

Tecnologia dei morsetti

Dotato di robusti morsetti a vite (a gabbia), che garantiscono una pressione sicura dei cavi di diverse sezioni e ne impediscono l'allentamento.

Possibilità di espansione e accessori

Piena compatibilità con gli accessori della serie DX3, inclusi contatti ausiliari, contatti di segnalazione, sganciatori di apertura e comandi a distanza.

Standard di montaggio

Adatto per il montaggio su supporto TH-35 (guida DIN), che garantisce la compatibilità con la maggior parte dei moderni quadri modulari.

Dimensioni modulari

La larghezza del dispositivo è di 2 moduli (36 mm), il che consente un utilizzo ottimale dello spazio nel quadro elettrico.

Funzioni aggiuntive dell'involucro

Finestra integrata con sportello trasparente per la descrizione del circuito e possibilità di alimentazione tramite barre a pettine o a forcella dall'alto o dal basso.

Durata e materiali

Involucro realizzato in materiale plastico non infiammabile ad alta resistenza alle correnti superficiali, garantendo longevità e stabilità dei parametri elettrici.

Contenuto

1x Interruttore differenziale LE-411509 Legrand

1x Manuale di installazione e uso rapido

1x Dichiarazione di conformità del produttore

Dimensioni, Peso

Dimensioni del prodotto: 75 x 36 x 83 mm (Prof. x Larg. x Alt.)

Dimensioni imballaggio: 40 x 105 x 85 mm (Prof. x Larg. x Alt.)

Peso del prodotto: 186 g

Peso con imballaggio: 206 g

Download

• Dichiarazione CE
• CONFORMITÀ SICUREZZA
