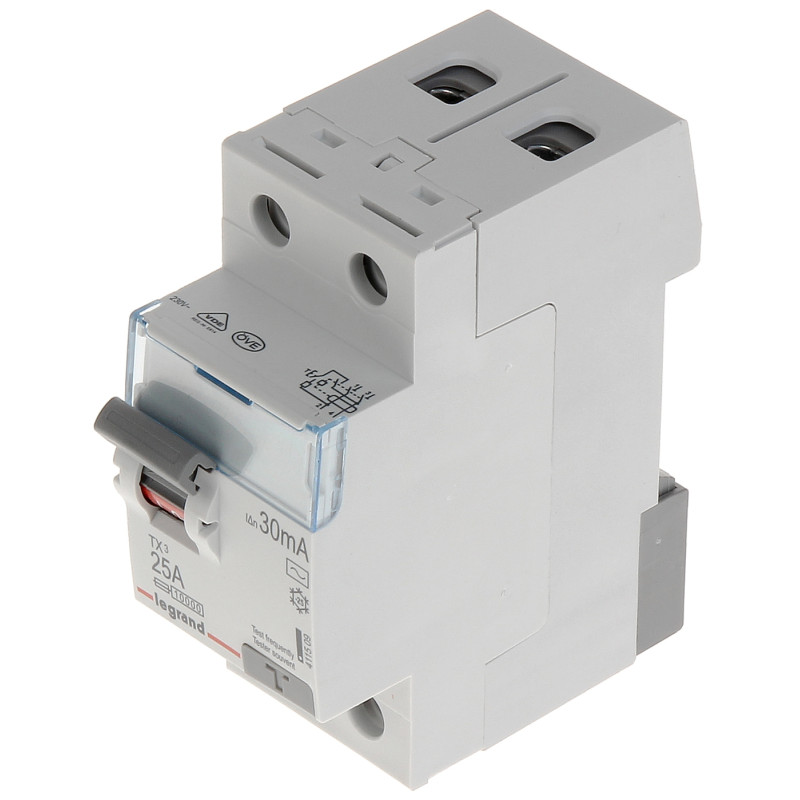

Enfaset jordfeilbryter Type AC 30mA 25A RCD for DIN-skinne TS-35

Modell: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Enfaset jordfeilbryter type AC
• Nominell reststrøm 30 mA for beskyttelse mot elektrisk støt
• Nominell strøm 25 A
• Nominell kortslutningskapasitet 10000 A
• Montering på standard DIN-skinne TS-35
• Mulighet for utstyr med hjelpekontakter og utløsere i DX3-serien
• Dedikert plass for kretsbeskrivelsesetikett
• Mulighet for tilkobling med kam- eller stiftskinner
• Robust plastkabinett

Beskrivelse

Jordfeilbryteren LE-411509 er en nøkkelkomponent i ethvert moderne elektrisk anlegg, og sikrer høyeste nivå av brukersikkerhet og beskyttelse av eiendom mot konsekvensene av feil. Denne enheten er designet av en anerkjent produsent, noe som garanterer pålitelighet og presisjon i drift gjennom mange års bruk i hjemmet og industrien.

Hovedoppgaven til denne enfasede AC-type bryteren er å umiddelbart koble fra strømforsyningen når en lekkasjestrøm oppdages, noe som effektivt beskytter mot elektrisk støt ved indirekte og direkte berøring. Dette er en nødvendig sikring i enhver elektrisk krets.

Produktfordeler:

- Høy følsomhet: Nominell reststrøm på 30 mA tillater umiddelbar reaksjon i livstruende situasjoner.

- Robust konstruksjon: Laget av høykvalitets plast som er motstandsdyktig mot mekanisk skade og høye temperaturer.

- Enkel montering: Standard montering på DIN-skinne TS-35 muliggjør rask installasjon i de fleste elektriske fordelingsskap på markedet.

- Kompatibilitet: Mulighet for utvidelse med hjelpekontakter, utløsere og aktuatorer fra DX3-serien øker enhetens funksjonalitet betydelig.

- Lesbarhet: Spesielt sted på forsiden av kabinettet tillater plassering av en kretsbeskrivelse, noe som letter identifikasjon og vedlikehold av anlegget.

- Sikkerhet: Nominell kortslutningskapasitet på 10000 A sikrer beskyttelse selv under vanskelige nettverksforhold.

Dette produktet er nødvendig i eneboliger, leiligheter og kontorbygg hvor sikkerheten til det elektriske anlegget er en prioritet. Takket være bruk av skruterminaler er ledningstilkoblingen holdbar og sikker, noe som minimerer risikoen for feil som følge av dårlig elektrisk kontakt.

Spesifikasjon

Enhetstype

Profesjonell jordfeilbryter (RCD - Residual Current Device) designet for beskyttelse mot elektrisk støt i lavspenningsanlegg.

Nettverkstype og antall faser

Enhet dedikert for drift i enfasede (1-fase) anlegg, som sikrer kretsseparasjon ved deteksjon av uregelmessigheter.

Følsomhetskarakteristikk

Type AC - bryteren reagerer på sinusformede vekselstrømmer, noe som er standard i de fleste belysnings- og stikkontaktkretser i hjem og kontorer.

Nominell reststrøm

30 mA (0.03 A) - denne verdien utgjør standarden for tilleggsbeskyttelse som beskytter menneskeliv mot konsekvensene av direkte berøring av spenningsførende deler.

Nominell kontinuerlig strøm

25 A - maksimal strøm som kan flyte gjennom enhetens kontakter kontinuerlig uten å forårsake utløsning eller termisk skade.

Polkonfigurasjon

2-polet (2P), som tillater samtidig frakobling av fase- og nøytralleder, noe som øker sikkerheten under vedlikeholdsarbeid.

Nominell kortslutningskapasitet

10000 A (10 kA) - parameter som definerer bryterens evne til å trygt avbryte kortslutningsstrøm uten å ødelegge apparatet.

Nominell isolasjons- og driftsspenning

230 V AC - optimalisert for standard europeiske elektriske nettverk.

Driftsfrekvens

50 Hz - enheten er fullt tilpasset drift i det polske energinettet.

Terminalteknologi

Utstyrt med robuste skruterminaler (vindu-type) som garanterer sikkert press på ledninger med ulike tverrsnitt og forhindrer at de løsner.

Utvidelsesmuligheter og tilbehør

Full kompatibilitet med tilbehør i DX3-serien, inkludert hjelpekontakter, signalkontakter, shuntutløsere og fjernkontroller.

Monteringsstandard

Tilpasset montering på monteringsskinne TH-35 (DIN-skinne), noe som sikrer kompatibilitet med de fleste moderne modulære fordelingsskap.

Modulære dimensjoner

Enhetens bredde er 2 moduler (36 mm), noe som tillater optimal plassutnyttelse i fordelingsskapet.

Tilleggsfunksjoner for kabinettet

Integrert vindu med gjennomsiktig lokk for kretsbeskrivelse og mulighet for strømforsyning via kam- eller stiftskinner fra toppen eller bunnen.

Holdbarhet og materialer

Kabinett laget av ikke-brennbar plast med høy motstand mot krypstrømmer, noe som sikrer lang levetid og stabilitet av elektriske parametere.

Innhold

1x Jordfeilbryter LE-411509 Legrand

1x Hurtigveiledning for montering og bruk

1x Produsentens samsvarserklæring

Dimensjoner, Vekt

Produktmål: 75 x 36 x 83 mm (Dybde x Bredde x Høyde)

Emballasjemål: 40 x 105 x 85 mm (Dybde x Bredde x Høyde)

Produktvekt: 186 g

Vekt med emballasje: 206 g
