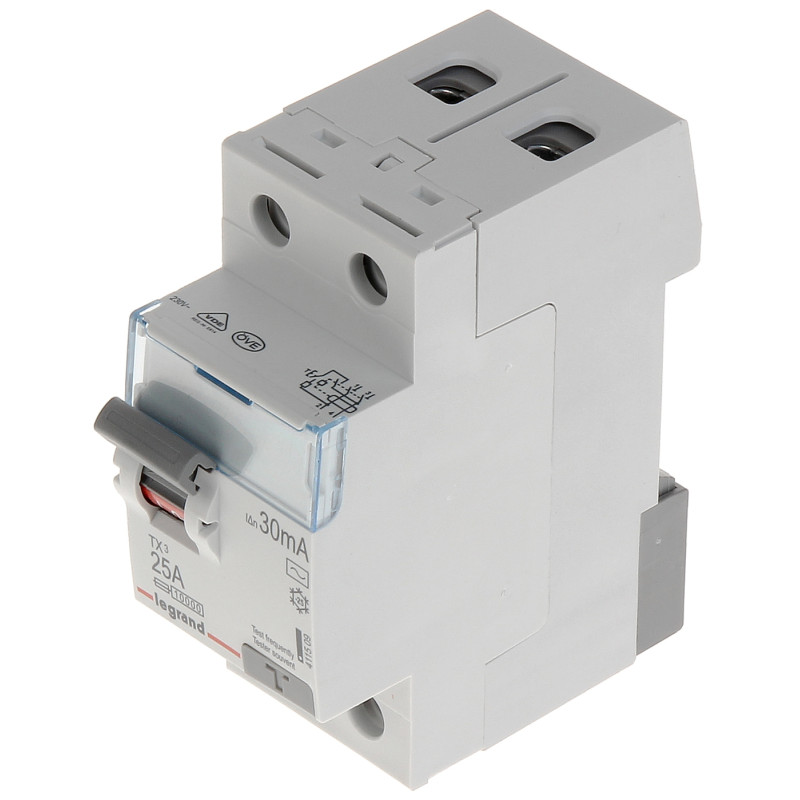

单相剩余电流动作断路器 AC型 30mA 25A RCD DIN导轨 TS-35

型号: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• 单相AC型剩余电流动作断路器
• 额定剩余动作电流30 mA，用于防触电保护
• 额定电流25 A
• 额定短路分断能力10000 A
• 安装于标准DIN TS-35导轨
• 可配备DX3系列辅助触点和脱扣器
• 预留电路标签插槽
• 支持梳状或针状汇流排连接
• 坚固的塑料外壳

描述

LE-411509剩余电流动作断路器是任何现代电气装置的关键组件，可确保用户获得最高水平的安全保障，并保护财产免受故障影响。该设备由知名制造商设计，确保了在家庭和工业环境下的长期运行可靠性和精度。

该单相AC型断路器的主要任务是在检测到漏电时立即切断电源，从而有效防止间接和直接接触引起的触电。这是每个电路中必不可少的保护装置。

产品优势：

- 高灵敏度：30 mA的额定剩余动作电流可在危及生命的情况下实现瞬时响应。

- 坚固结构：由耐机械损伤和耐高温的高品质塑料制成。

- 易于安装：标准DIN TS-35导轨安装方式，可快速安装在市场上大多数配电箱中。

- 兼容性：可扩展DX3系列的辅助触点、脱扣器和驱动器，显著增强了设备的功能。

- 可读性：外壳正面设有专用空间，可放置电路描述标签，便于识别和维护。

- 安全性：10000 A的额定短路分断能力确保了即使在恶劣的电网工作条件下也能提供保护。

该产品是独栋住宅、公寓和办公场所的必备品，在这些地方，电气装置的安全是重中之重。由于采用了螺钉接线端子，导线连接牢固可靠，最大限度地降低了因接触不良导致故障的风险。

规格

设备类型

专业的剩余电流动作断路器（RCD），用于低压装置中的防触电保护。

网络类型和相数

专为单相（1相）装置设计的设备，在检测到异常时提供电路隔离。

灵敏度特性

AC型 - 断路器对正弦交流剩余电流做出反应，这是大多数家庭和办公照明及插座电路的标准配置。

额定剩余动作电流

30 mA (0.03 A) - 该值是补充保护的标准，用于保护生命免受直接接触带电部件的影响。

额定连续电流

25 A - 设备触点在不引起动作或热损坏的情况下可连续流过的最大电流。

极点配置

2极（2P），允许同时断开相线和中性线，提高了维护工作期间的安全性。

额定短路分断能力

10000 A (10 kA) - 定义断路器在不损坏设备的情况下安全中断短路电流能力的参数。

额定绝缘和工作电压

230 V AC - 针对欧洲标准电网进行了优化。

工作频率

50 Hz - 设备完全适用于波兰电网。

端子技术

配备坚固的螺钉（框式）端子，确保不同截面积导线的可靠压紧，并防止松动。

扩展能力和附件

与DX3系列辅助设备完全兼容，包括辅助触点、信号触点、分励脱扣器和远程驱动器。

安装标准

适用于安装在TH-35安装支架（DIN导轨）上，确保与大多数现代模块化配电箱兼容。

模块化尺寸

设备宽度为2个模块（36 mm），可在配电箱内实现最佳空间利用。

外壳附加功能

集成带有透明盖板的电路描述窗口，并支持从顶部或底部使用梳状或针状汇流排供电。

耐用性和材料

外壳由阻燃塑料制成，具有高抗漏电起痕能力，确保了电气参数的长期稳定性和耐用性。

内容

1x LE-411509 Legrand剩余电流动作断路器

1x 简易安装和操作手册

1x 制造商符合性声明

尺寸与重量

产品尺寸: 75 x 36 x 83 mm (深 x 宽 x 高)

包装尺寸: 40 x 105 x 85 mm (深 x 宽 x 高)

产品重量: 186 g

包装重量: 206 g
