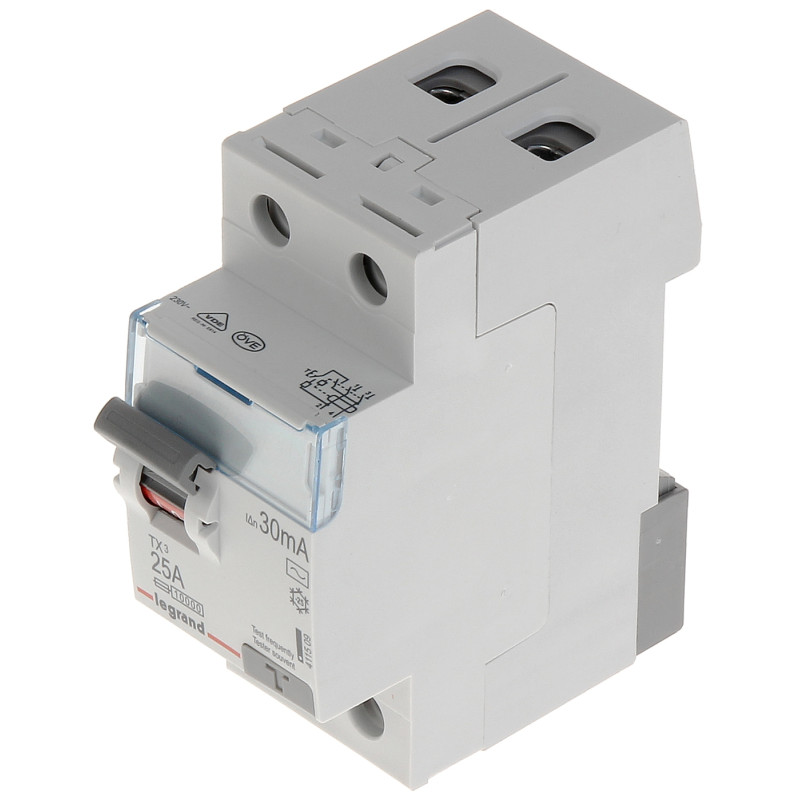

Enfasig jordfelsbrytare Typ AC 30mA 25A RCD för DIN-skena TS-35

Modell: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Enfasig jordfelsbrytare av typ AC
• Nominell felström 30 mA för personskydd
• Märkström 25 A
• Nominell kortslutningskapacitet 10000 A
• Montering på standard DIN-skena TS-35
• Möjlighet att utrusta med hjälpkontakter och utlösare i DX3-serien
• Avsedd plats för kretsbeskrivningsetikett
• Möjlighet till anslutning med gaffel- eller stiftskenor
• Robust plasthölje

Beskrivning

Jordfelsbrytaren LE-411509 är en nyckelkomponent i varje modern elinstallation som säkerställer högsta säkerhetsnivå för användare och skydd av egendom mot följderna av fel. Denna enhet har designats av en välkänd tillverkare, vilket garanterar tillförlitlighet och precision under många års drift i hem- och industrimiljöer.

Huvuduppgiften för denna enfasiga jordfelsbrytare av typ AC är att omedelbart bryta strömförsörjningen när ett läckström upptäcks, vilket effektivt skyddar mot elektriska stötar vid indirekt och direkt beröring. Detta är ett nödvändigt skydd i varje elektrisk krets.

Produktfördelar:

- Hög känslighet: Nominell felström på 30 mA möjliggör omedelbar reaktion i livshotande situationer.

- Robust konstruktion: Tillverkad av högkvalitativ plast som är resistent mot mekaniska skador och höga temperaturer.

- Enkel montering: Standardfäste för DIN-skena TS-35 möjliggör snabb installation i de flesta elcentraler på marknaden.

- Kompatibilitet: Möjlighet till utbyggnad med hjälpkontakter, utlösare och drivenheter i DX3-serien ökar enhetens funktionalitet avsevärt.

- Läsbarhet: En särskild plats på höljets framsida gör det möjligt att placera en kretsbeskrivning, vilket underlättar identifiering och underhåll av installationen.

- Säkerhet: Nominell kortslutningskapacitet på 10000 A säkerställer skydd även under svåra nätverksförhållanden.

Denna produkt är nödvändig i enfamiljshus, lägenheter och kontorslokaler där säkerheten i elinstallationen är prioriterad. Tack vare användningen av skruvklämmor är kabelanslutningen hållbar och säker, vilket minimerar risken för fel till följd av dålig elektrisk kontakt.

Specifikation

Enhetstyp

Professionell jordfelsbrytare (RCD - Residual Current Device) avsedd för personskydd i lågspänningsinstallationer.

Nätverkstyp och antal faser

Enhet dedikerad för arbete i enfasiga (1-fas) installationer, vilket säkerställer kretsseparation vid upptäckt av oregelbundenheter.

Känslighetskarakteristik

Typ AC - brytaren reagerar på sinusformade växelströmsfelströmmar, vilket är standard i de flesta belysnings- och uttagskretsar i hem och kontor.

Nominell felström

30 mA (0.03 A) - detta värde utgör standarden för kompletterande skydd som skyddar människoliv mot effekterna av direkt beröring av spänningsförande delar.

Nominell kontinuerlig ström

25 A - maximal ström som kan flyta genom enhetens kontakter kontinuerligt utan att orsaka utlösning eller termisk skada.

Polkonfiguration

2-polig (2P), vilket möjliggör samtidig frånkoppling av fas- och neutralledare, vilket ökar säkerheten vid underhållsarbete.

Nominell kortslutningskapacitet

10000 A (10 kA) - parameter som definierar brytarens förmåga att säkert avbryta kortslutningsström utan att förstöra apparaten.

Nominell isolations- och driftspänning

230 V AC - optimerad för europeiska standardelkraftnät.

Driftfrekvens

50 Hz - enheten är fullt anpassad för arbete i det europeiska energinätet.

Klämteknik

Utrustad med robusta skruvklämmor (hissklämmor) som garanterar ett säkert tryck på kablar med olika tvärsnitt och förhindrar att de lossnar.

Utbyggnadsmöjligheter och tillbehör

Full kompatibilitet med tillbehör i DX3-serien, inklusive hjälpkontakter, signalkontakter, shuntutlösare och fjärrstyrda drivenheter.

Monteringsstandard

Anpassad för montering på monteringsskena TH-35 (DIN-skena), vilket säkerställer kompatibilitet med de flesta moderna modulära elcentraler.

Modulära mått

Enhetens bredd är 2 moduler (36 mm), vilket möjliggör optimalt utnyttjande av utrymmet i elskåpet.

Ytterligare höljesfunktioner

Integrerat fönster med genomskinligt lock för kretsbeskrivning samt möjlighet till matning via gaffel- eller stiftskenor uppifrån eller underifrån.

Hållbarhet och material

Hölje tillverkat av icke-brännbar plast med hög motståndskraft mot krypströmmar, vilket säkerställer lång livslängd och stabilitet hos elektriska parametrar.

Innehåll

1x Jordfelsbrytare LE-411509 Legrand

1x Snabbguide för montering och användning

1x Tillverkarens försäkran om överensstämmelse

Mått, Vikt

Produktmått: 75 x 36 x 83 mm (Djup x Bredd x Höjd)

Förpackningsmått: 40 x 105 x 85 mm (Djup x Bredd x Höjd)

Produktvikt: 186 g

Vikt med förpackning: 206 g
