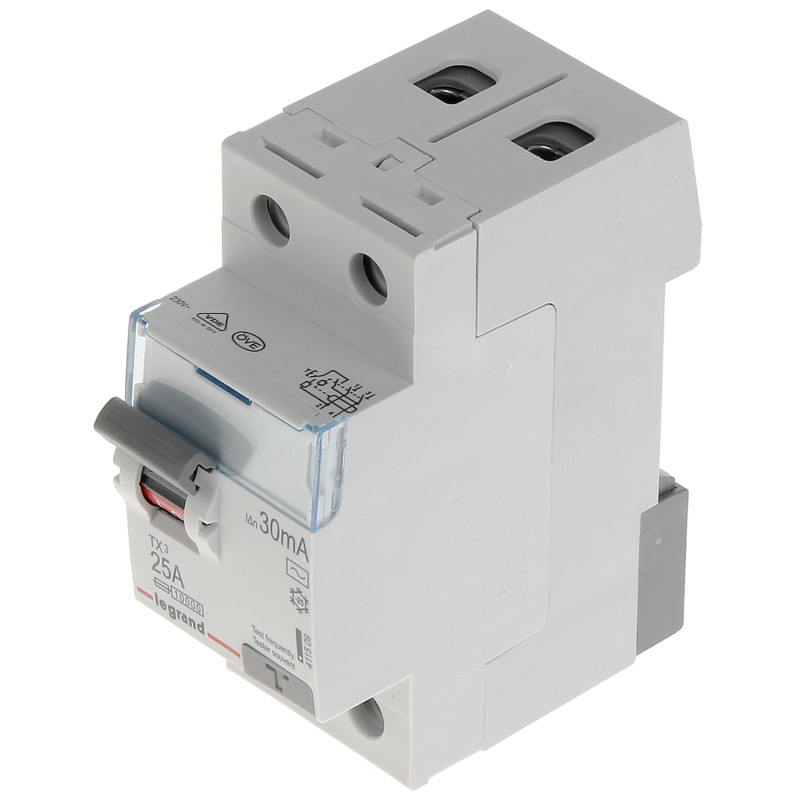

Disjoncteur différentiel monophasé Type AC 30mA 25A RCD pour rail DIN TS-35

Modèle: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Disjoncteur différentiel monophasé de type AC
• Courant différentiel nominal 30 mA pour la protection contre les chocs électriques
• Courant nominal 25 A
• Pouvoir de coupure nominal 10000 A
• Montage sur rail DIN standard TS-35
• Possibilité d'équiper avec des contacts auxiliaires et des déclencheurs de la série DX3
• Emplacement prévu pour une étiquette de description de circuit
• Possibilité de raccordement par peignes d'alimentation ou bornes à cage
• Boîtier robuste en matière plastique

Description

Le disjoncteur différentiel LE-411509 est un élément clé de toute installation électrique moderne, assurant le plus haut niveau de sécurité pour les utilisateurs et protégeant les biens contre les conséquences des pannes. Cet appareil a été conçu par un fabricant renommé, ce qui garantit fiabilité et précision de fonctionnement pendant de longues années d'exploitation dans des conditions domestiques et industrielles.

La tâche principale de ce disjoncteur monophasé de type AC est de couper immédiatement l'alimentation dès la détection d'une fuite de courant, ce qui protège efficacement contre les chocs électriques par contact indirect et direct. Il s'agit d'une protection indispensable dans tout circuit électrique.

Avantages du produit:

- Haute sensibilité: Le courant différentiel nominal de 30 mA permet une réaction instantanée dans les situations mettant la vie en danger.

- Construction robuste: Fabriqué en plastique de haute qualité résistant aux dommages mécaniques et aux températures élevées.

- Montage facile: La fixation standard sur rail DIN TS-35 permet une installation rapide dans la plupart des tableaux électriques disponibles sur le marché.

- Compatibilité: La possibilité d'extension avec des contacts auxiliaires, des déclencheurs et des commandes de la série DX3 augmente considérablement la fonctionnalité de l'appareil.

- Lisibilité: Un emplacement spécial sur la face avant du boîtier permet d'insérer une description du circuit, facilitant l'identification et la maintenance de l'installation.

- Sécurité: Le pouvoir de coupure nominal de 10000 A assure une protection même dans des conditions de travail réseau difficiles.

Ce produit est indispensable dans les maisons individuelles, les appartements et les bureaux où la sécurité de l'installation électrique est une priorité. Grâce à l'utilisation de bornes à vis, la connexion des câbles est durable et sûre, ce qui minimise le risque de pannes résultant d'un mauvais contact électrique.

Spécifications

Type d'appareil

Disjoncteur différentiel professionnel (RCD - Residual Current Device) conçu pour la protection contre les chocs électriques dans les installations basse tension.

Type de réseau et nombre de phases

Appareil dédié au travail dans les installations monophasées (1 phase), assurant la séparation du circuit en cas de détection d'anomalies.

Caractéristique de sensibilité

Type AC - le disjoncteur réagit aux courants différentiels sinusoïdaux alternatifs, ce qui est la norme dans la plupart des circuits d'éclairage et des prises de courant domestiques et de bureau.

Courant différentiel nominal

30 mA (0.03 A) - cette valeur constitue la norme de protection complémentaire, protégeant la vie humaine contre les effets du contact direct avec des parties sous tension.

Courant nominal continu

25 A - courant maximal pouvant circuler à travers les contacts de l'appareil de manière continue sans provoquer son déclenchement ou une détérioration thermique.

Configuration des pôles

2 pôles (2P), ce qui permet la coupure simultanée du conducteur de phase et du neutre, augmentant la sécurité lors des travaux de maintenance.

Pouvoir de coupure nominal

10000 A (10 kA) - paramètre définissant la capacité du disjoncteur à interrompre en toute sécurité le courant de court-circuit sans détruire l'appareil.

Tension nominale d'isolement et de service

230 V AC - optimisé pour les réseaux électriques européens standard.

Fréquence de fonctionnement

50 Hz - appareil entièrement adapté au travail dans le réseau électrique polonais.

Technologie des bornes

Équipé de bornes à vis robustes (à cage), qui garantissent un serrage sûr des câbles de différentes sections et empêchent leur desserrage.

Possibilités d'extension et accessoires

Compatibilité totale avec les accessoires de la série DX3, y compris les contacts auxiliaires, les contacts de signalisation, les déclencheurs à émission de tension et les commandes à distance.

Standard de montage

Adapté au montage sur support TH-35 (rail DIN), ce qui assure la compatibilité avec la plupart des tableaux électriques modulaires modernes.

Dimensions modulaires

La largeur de l'appareil est de 2 modules (36 mm), ce qui permet une utilisation optimale de l'espace dans l'armoire de distribution.

Fonctions supplémentaires du boîtier

Fenêtre intégrée avec volet transparent pour la description du circuit et possibilité d'alimentation par peignes ou bornes à cage par le haut ou par le bas.

Durabilité et matériaux

Boîtier fabriqué en plastique ininflammable avec une haute résistance aux courants de fuite, assurant longévité et stabilité des paramètres électriques.

Contenu

1x Disjoncteur différentiel LE-411509 Legrand

1x Notice abrégée de montage et d'utilisation

1x Déclaration de conformité du fabricant

Dimensions, Poids

Dimensions du produit: 75 x 36 x 83 mm (P x L x H)

Dimensions de l'emballage: 40 x 105 x 85 mm (P x L x H)

Poids du produit: 186 g

Poids avec emballage: 206 g
