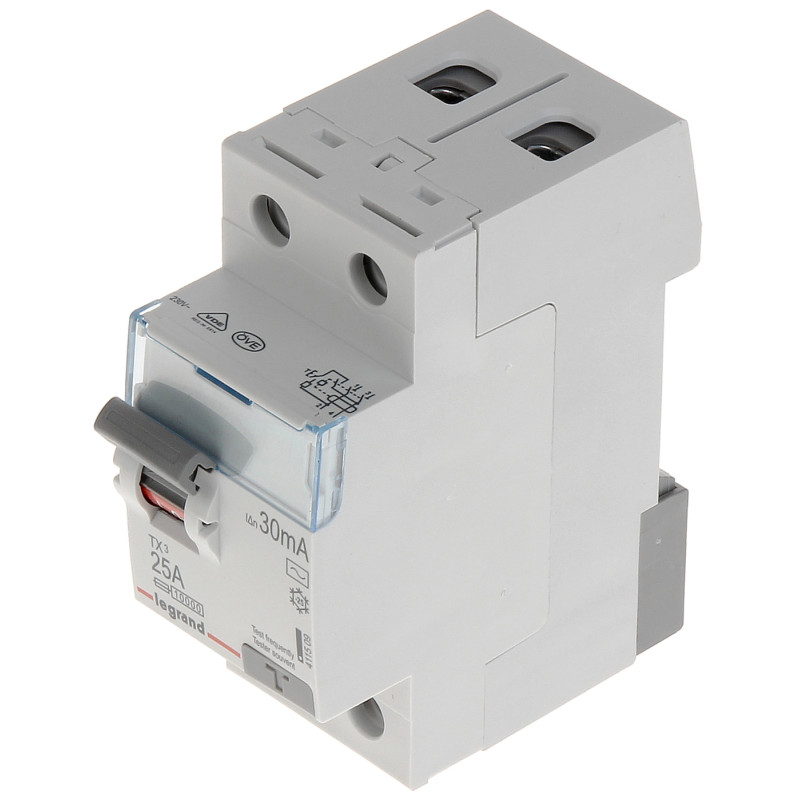

Interruptor diferencial monofásico Tipo AC 30mA 25A RCD para trilho DIN TS-35

Modelo: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Interruptor diferencial monofásico tipo AC
• Corrente diferencial nominal de 30 mA para proteção contra choques elétricos
• Corrente nominal de 25 A
• Capacidade nominal de curto-circuito de 10000 A
• Montagem em trilho DIN TS-35 padrão
• Possibilidade de equipar com contatos auxiliares e disparadores da série DX3
• Espaço previsto para etiqueta de identificação do circuito
• Possibilidade de conexão através de barramentos tipo pente ou pino
• Carcaça robusta de material plástico

Descrição

O interruptor diferencial LE-411509 é um elemento fundamental de qualquer instalação elétrica moderna, garantindo o mais alto nível de segurança para os usuários e proteção do patrimônio contra os efeitos de falhas. Este dispositivo foi projetado por um fabricante renomado, o que garante confiabilidade e precisão de operação por longos anos de uso em condições domésticas e industriais.

A principal tarefa deste interruptor monofásico tipo AC é o desligamento imediato da alimentação no momento da detecção de fuga de corrente, o que protege eficazmente contra choques elétricos por contato indireto e direto. É uma proteção essencial em qualquer circuito elétrico.

Vantagens do produto:

- Alta sensibilidade: A corrente diferencial nominal de 30 mA permite uma reação instantânea em situações de risco de vida.

- Construção sólida: Fabricado em material plástico de alta qualidade, resistente a danos mecânicos e altas temperaturas.

- Montagem fácil: A fixação padrão em trilho DIN TS-35 permite uma instalação rápida na maioria dos quadros elétricos disponíveis no mercado.

- Compatibilidade: A possibilidade de expansão com contatos auxiliares, disparadores e acionadores da série DX3 aumenta significativamente a funcionalidade do dispositivo.

- Legibilidade: Um local especial na frente da carcaça permite a colocação de uma descrição do circuito, o que facilita a identificação e a manutenção da instalação.

- Segurança: A capacidade nominal de curto-circuito de 10000 A garante proteção mesmo em condições difíceis de operação da rede.

Este produto é essencial em casas unifamiliares, apartamentos e escritórios, onde a segurança da instalação elétrica é uma prioridade. Graças ao uso de terminais de parafuso, a conexão dos condutores é durável e segura, o que minimiza o risco de falhas resultantes de mau contato elétrico.

Especificação

Tipo de dispositivo

Interruptor diferencial profissional (RCD - Residual Current Device) destinado à proteção contra choques elétricos em instalações de baixa tensão.

Tipo de rede e número de fases

Dispositivo dedicado ao trabalho em instalações monofásicas (1-fase), garantindo a separação do circuito em caso de detecção de irregularidades.

Característica de sensibilidade

Tipo AC - o interruptor reage a correntes diferenciais senoidais alternadas, o que é o padrão na maioria dos circuitos domésticos e de escritório de iluminação e tomadas.

Corrente diferencial nominal

30 mA (0.03 A) - este valor constitui o padrão de proteção suplementar, protegendo a vida humana contra os efeitos do contato direto com partes sob tensão.

Corrente nominal contínua

25 A - corrente máxima que pode fluir através dos contatos do dispositivo de forma contínua sem causar seu acionamento ou dano térmico.

Configuração de polos

2 polos (2P), o que permite o desligamento simultâneo do condutor de fase e do neutro, aumentando a segurança durante trabalhos de manutenção.

Capacidade nominal de curto-circuito

10000 A (10 kA) - parâmetro que define a capacidade do interruptor de interromper com segurança a corrente de curto-circuito sem destruir o aparelho.

Tensão nominal de isolamento e operação

230 V AC - otimizado para redes elétricas europeias padrão.

Frequência de operação

50 Hz - dispositivo totalmente adaptado para trabalhar na rede elétrica padrão.

Tecnologia de terminais

Equipado com terminais de parafuso robustos (tipo gaiola), que garantem uma pressão segura dos condutores de diferentes seções e evitam que se soltem.

Possibilidades de expansão e acessórios

Compatibilidade total com acessórios da série DX3, incluindo contatos auxiliares, contatos de sinalização, disparadores de tensão e acionamentos remotos.

Padrão de montagem

Adaptado para montagem em suporte TH-35 (trilho DIN), o que garante compatibilidade com a maioria dos quadros modulares modernos.

Dimensões modulares

A largura do dispositivo é de 2 módulos (36 mm), o que permite um aproveitamento ideal do espaço no quadro de distribuição.

Funções adicionais da carcaça

Janela integrada com tampa transparente para descrição do circuito e possibilidade de alimentação através de barramentos tipo pente ou pino pela parte superior ou inferior.

Durabilidade e materiais

Carcaça feita de material plástico não inflamável com alta resistência a correntes de fuga, garantindo longevidade e estabilidade dos parâmetros elétricos.

Conteúdo

1x Interruptor diferencial LE-411509 Legrand

1x Manual de instalação e operação resumido

1x Declaração de conformidade do fabricante

Dimensões, Peso

Dimensões do produto: 75 x 36 x 83 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 40 x 105 x 85 mm (Prof. x Larg. x Alt.)

Peso do produto: 186 g

Peso com embalagem: 206 g
