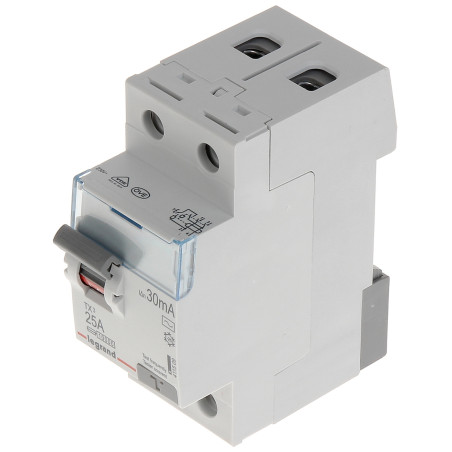

Egyfázisú áram-védőkapcsoló AC típus 30mA 25A RCD biztosíték DIN TS-35 sínre

Modell: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Egyfázisú AC típusú áram-védőkapcsoló
• Névleges hibaáram 30 mA az érintésvédelem érdekében
• Névleges áramerősség 25 A
• Névleges zárlati megszakítóképesség 10000 A
• Szerelés szabványos DIN TS-35 sínre
• DX3 sorozatú segédérintkezőkkel és kioldókkal bővíthető
• Hely az áramkör leírását tartalmazó címke számára
• Fésűs vagy villás gyűjtősínekkel csatlakoztatható
• Masszív műanyag ház

Leírás

A LE-411509 áram-védőkapcsoló minden modern elektromos berendezés kulcsfontosságú eleme, amely a legmagasabb szintű biztonságot nyújtja a felhasználók számára, és védi a vagyontárgyakat a meghibásodások következményeitől. Ezt a készüléket egy neves gyártó tervezte, ami garantálja a megbízhatóságot és a precíz működést hosszú éveken át, mind otthoni, mind ipari környezetben.

Ennek az egyfázisú AC típusú kapcsolónak a fő feladata az áramellátás azonnali megszakítása hibaáram észlelésekor, ami hatékonyan véd az áramütéstől közvetett és közvetlen érintés esetén is. Ez minden elektromos áramkörben elengedhetetlen védelem.

A termék előnyei:

- Nagy érzékenység: A 30 mA-es névleges hibaáram lehetővé teszi az azonnali reakciót életveszélyes helyzetekben.

- Masszív felépítés: Kiváló minőségű, mechanikai sérüléseknek és magas hőmérsékletnek ellenálló műanyagból készült.

- Könnyű szerelés: A szabványos DIN TS-35 sínre történő rögzítés lehetővé teszi a gyors telepítést a piacon elérhető legtöbb elosztószekrényben.

- Kompatibilitás: A DX3 sorozatú segédérintkezőkkel, kioldókkal és hajtásokkal való bővíthetőség jelentősen növeli a készülék funkcionalitását.

- Átláthatóság: A ház elején található speciális hely lehetővé teszi az áramkör leírásának elhelyezését, ami megkönnyíti a berendezés azonosítását és karbantartását.

- Biztonság: A 10000 A-es névleges zárlati megszakítóképesség védelmet nyújt még nehéz hálózati üzemi körülmények között is.

Ez a termék elengedhetetlen családi házakban, lakásokban és irodaházakban, ahol az elektromos berendezések biztonsága prioritást élvez. A csavaros csatlakozóknak köszönhetően a vezetékek csatlakoztatása tartós és biztos, ami minimalizálja a gyenge elektromos érintkezésből eredő meghibásodások kockázatát.

Specifikáció

Készülék típusa

Professzionális áram-védőkapcsoló (RCD - Residual Current Device), amelyet kisfeszültségű berendezések érintésvédelmére terveztek.

Hálózattípus és fázisok száma

Egyfázisú (1-fázisú) hálózatokban történő munkára dedikált eszköz, amely hiba észlelése esetén biztosítja az áramkör leválasztását.

Érzékenységi karakterisztika

AC típus - a kapcsoló szinuszos váltakozó hibaáramokra reagál, ami a legtöbb otthoni és irodai világítási és dugaszolóaljzat-áramkörben szabványos.

Névleges hibaáram

30 mA (0.03 A) - ez az érték a kiegészítő védelem szabványa, amely megvédi az emberi életet a feszültség alatt álló részek közvetlen érintésének következményeitől.

Névleges folyamatos áramerősség

25 A - az a maximális áramerősség, amely folyamatosan átfolyhat a készülék érintkezőin anélkül, hogy az működésbe lépne vagy termikusan károsodna.

Póluskonfiguráció

2-pólusú (2P), ami lehetővé teszi a fázis- és a nullavezető egyidejű megszakítását, növelve a biztonságot a karbantartási munkák során.

Névleges zárlati megszakítóképesség

10000 A (10 kA) - az a paraméter, amely meghatározza a kapcsoló azon képességét, hogy biztonságosan megszakítsa a zárlati áramot a készülék károsodása nélkül.

Névleges szigetelési és üzemi feszültség

230 V AC - a szabványos európai villamosenergia-hálózatokhoz optimalizálva.

Üzemi frekvencia

50 Hz - a készülék teljes mértékben alkalmas a hazai villamosenergia-hálózatban történő használatra.

Csatlakozási technológia

Masszív csavaros (ablakos) csatlakozókkal felszerelve, amelyek garantálják a különböző keresztmetszetű vezetékek biztos szorítását és megakadályozzák azok kilazulását.

Bővíthetőség és tartozékok

Teljes kompatibilitás a DX3 sorozatú kiegészítőkkel, beleértve a segédérintkezőket, jelzőérintkezőket, feszültségkioldókat és távvezérlőket.

Szerelési szabvány

TH-35 szerelősínre (DIN-sín) történő szerelésre alkalmas, ami biztosítja a kompatibilitást a legtöbb modern moduláris elosztószekrénnyel.

Moduláris méretek

A készülék szélessége 2 modul (36 mm), ami lehetővé teszi az elosztószekrényben lévő hely optimális kihasználását.

A ház kiegészítő funkciói

Integrált ablak átlátszó fedéllel az áramkör leírásához, valamint fésűs vagy villás gyűjtősínekkel történő táplálási lehetőség felülről vagy alulról.

Tartósság és anyagok

Nem éghető műanyagból készült ház, amely nagy ellenállással rendelkezik a kúszóáramokkal szemben, biztosítva a hosszú élettartamot és az elektromos paraméterek stabilitását.

Tartalom

1x LE-411509 Legrand áram-védőkapcsoló

1x Rövid szerelési és kezelési útmutató

1x Gyártói megfelelőségi nyilatkozat

Méretek, Súly

Termék méretei: 75 x 36 x 83 mm (Mélys. x Szél. x Mag.)

Csomagolás méretei: 40 x 105 x 85 mm (Mélys. x Szél. x Mag.)

Termék súlya: 186 g

Csomagolás súlya: 206 g

Letöltések

• CE Nyilatkozat
• BIZTONSÁGI MEGFELELŐSÉG
