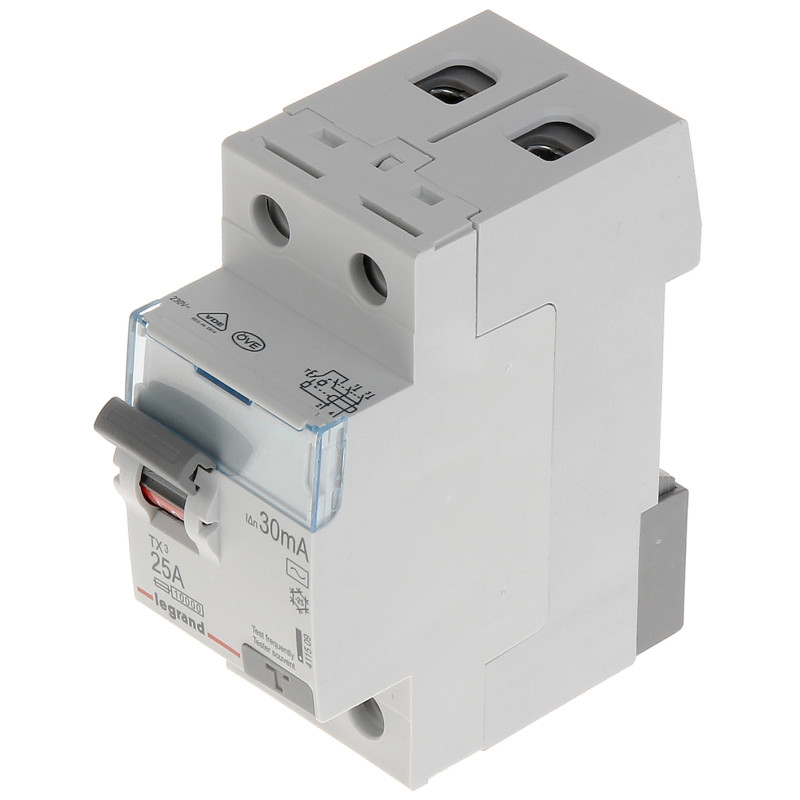

Однофазний пристрій захисного відключення Тип AC 30мА 25А ПЗВ для DIN-рейки TS-35

Модель: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Однофазний пристрій захисного відключення типу AC
• Номінальний диференціальний струм 30 мА для захисту від ураження електричним струмом
• Номінальний струм 25 А
• Номінальна вимикальна здатність 10000 А
• Монтаж на стандартну DIN-рейку TS-35
• Можливість оснащення допоміжними контактами та розчіплювачами серії DX3
• Передбачене місце для етикетки з описом ланцюга
• Можливість підключення за допомогою гребінчастих або штифтових шин
• Міцний пластиковий корпус

Опис

Пристрій захисного відключення LE-411509 є ключовим елементом будь-якої сучасної електричної установки, що забезпечує найвищий рівень безпеки користувачів та захист майна від наслідків аварій. Цей пристрій був розроблений відомим виробником, що гарантує надійність і точність роботи протягом багатьох років експлуатації в домашніх та промислових умовах.

Головним завданням цього однофазного вимикача типу AC є миттєве відключення живлення при виявленні витоку струму, що ефективно захищає від ураження електричним струмом при непрямому та прямому контакті. Це необхідний захист у кожному електричному ланцюзі.

Переваги продукту:

- Висока чутливість: Номінальний диференціальний струм 30 мА дозволяє миттєво реагувати в ситуаціях, що загрожують життю.

- Міцна конструкція: Виготовлений з високоякісного пластику, стійкого до механічних пошкоджень та високих температур.

- Легкий монтаж: Стандартне кріплення на DIN-рейку TS-35 дозволяє швидко встановити пристрій у більшості розподільчих щитів, доступних на ринку.

- Сумісність: Можливість розширення за допомогою допоміжних контактів, розчіплювачів та приводів серії DX3 значно підвищує функціональність пристрою.

- Читабельність: Спеціальне місце на передній частині корпусу дозволяє розмістити опис ланцюга, що полегшує ідентифікацію та обслуговування установки.

- Безпека: Номінальна вимикальна здатність 10000 А забезпечує захист навіть у складних умовах роботи мережі.

Цей продукт необхідний у приватних будинках, квартирах та офісних приміщеннях, де безпека електричної установки є пріоритетом. Завдяки використанню гвинтових клем з'єднання проводів є міцним і надійним, що мінімізує ризик аварій через поганий електричний контакт.

Специфікація

Тип пристрою

Професійний пристрій захисного відключення (ПЗВ - Residual Current Device), призначений для захисту від ураження електричним струмом у низьковольтних установках.

Тип мережі та кількість фаз

Пристрій, призначений для роботи в однофазних (1-фазних) мережах, що забезпечує розрив ланцюга у разі виявлення несправностей.

Характеристика чутливості

Тип AC - вимикач реагує на синусоїдальні змінні диференціальні струми, що є стандартом для більшості побутових та офісних ланцюгів освітлення та розеток.

Номінальний диференціальний струм

30 мА (0.03 А) - це значення є стандартом додаткового захисту, що рятує життя людини від наслідків прямого дотику до частин, що знаходяться під напругою.

Номінальний безперервний струм

25 А - максимальний струм, який може безперервно протікати через контакти пристрою, не викликаючи його спрацювання або термічного пошкодження.

Конфігурація полюсів

2-полюсний (2P), що дозволяє одночасно відключати фазний та нейтральний провід, підвищуючи безпеку під час сервісних робіт.

Номінальна вимикальна здатність

10000 А (10 кА) - параметр, що визначає здатність вимикача безпечно переривати струм короткого замикання без руйнування апарату.

Номінальна напруга ізоляції та робоча напруга

230 В змінного струму - оптимізовано для стандартних європейських електроенергетичних мереж.

Робоча частота

50 Гц - пристрій повністю адаптований для роботи в європейських енергетичних мережах.

Технологія клем

Оснащений міцними гвинтовими клемами, які гарантують надійний затиск проводів різних перерізів і запобігають їх ослабленню.

Можливості розширення та аксесуари

Повна сумісність з допоміжним обладнанням серії DX3, включаючи допоміжні контакти, сигнальні контакти, незалежні розчіплювачі та дистанційні приводи.

Стандарт монтажу

Пристосований для монтажу на монтажну рейку TH-35 (DIN-рейка), що забезпечує сумісність з більшістю сучасних модульних розподільчих щитів.

Модульні розміри

Ширина пристрою становить 2 модулі (36 мм), що дозволяє оптимально використовувати простір у розподільчому щиті.

Додаткові функції корпусу

Інтегроване віконце з прозорою кришкою для опису ланцюга та можливість живлення за допомогою гребінчастих або штифтових шин зверху або знизу.

Довговічність та матеріали

Корпус виготовлений з негорючого пластику з високою стійкістю до струмів витоку, що забезпечує довговічність та стабільність електричних параметрів.

Вміст

1x Пристрій захисного відключення LE-411509 Legrand

1x Коротка інструкція з монтажу та експлуатації

1x Декларація відповідності виробника

Розміри, Вага

Розміри виробу: 75 x 36 x 83 мм (Гл. x Шир. x Вис.)

Розміри упаковки: 40 x 105 x 85 мм (Гл. x Шир. x Вис.)

Вага виробу: 186 г

Вага з упаковкою: 206 г
