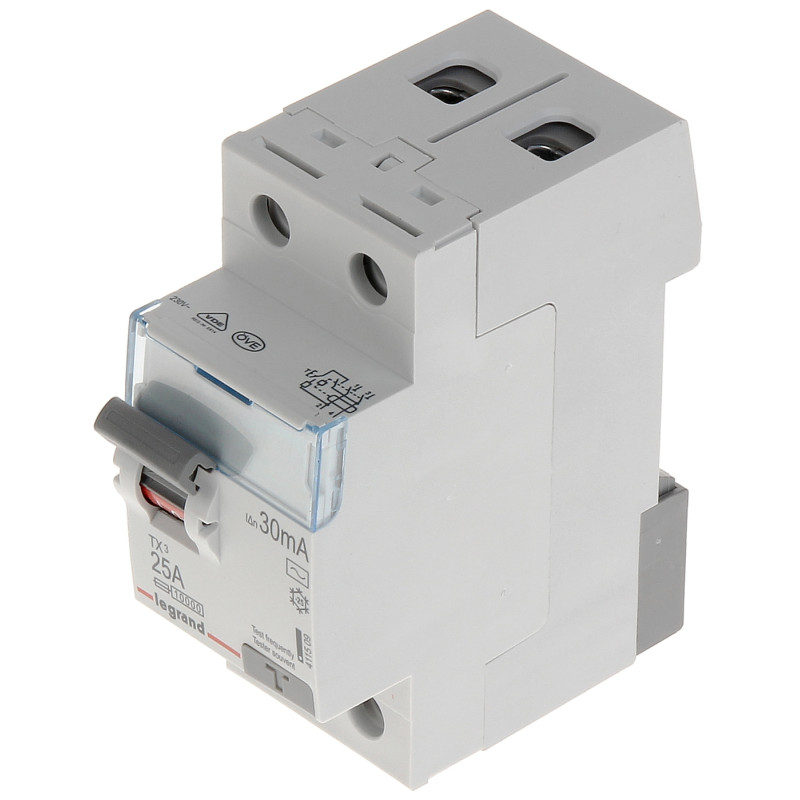

Einphasiger Fehlerstromschutzschalter Typ AC 30mA 25A RCD für DIN-Schiene TS-35

Modell: LEGRAND LE-411509

EAN: 6931240028162 SKU: 931028161

• Einphasiger Fehlerstromschutzschalter Typ AC
• Bemessungsfehlerstrom 30 mA für den Personenschutz
• Bemessungsstrom 25 A
• Bemessungsschaltvermögen 10000 A
• Montage auf Standard-DIN-Schiene TS-35
• Ausbaufähig mit Hilfskontakten und Auslösern der Serie DX3
• Vorgesehener Platz für eine Beschriftung des Stromkreises
• Anschlussmöglichkeit über Gabel- oder Stiftsammelschienen
• Robustes Kunststoffgehäuse

Beschreibung

Der Fehlerstromschutzschalter LE-411509 ist ein Schlüsselelement jeder modernen Elektroinstallation und gewährleistet ein Höchstmaß an Benutzersicherheit sowie den Schutz von Eigentum vor den Folgen von Störungen. Dieses Gerät wurde von einem renommierten Hersteller entwickelt, was Zuverlässigkeit und Präzision über viele Jahre im häuslichen und industriellen Einsatz garantiert.

Die Hauptaufgabe dieses einphasigen AC-Schalters besteht darin, die Stromversorgung sofort zu unterbrechen, sobald ein Fehlerstrom erkannt wird, was effektiv vor Stromschlägen bei indirekter und direkter Berührung schützt. Dies ist eine notwendige Absicherung in jedem Stromkreis.

Produktvorteile:

- Hohe Empfindlichkeit: Der Bemessungsfehlerstrom von 30 mA ermöglicht eine blitzschnelle Reaktion in lebensbedrohlichen Situationen.

- Robuste Konstruktion: Hergestellt aus hochwertigem Kunststoff, der resistent gegen mechanische Beschädigungen und hohe Temperaturen ist.

- Einfache Montage: Die Standardbefestigung auf der DIN-Schiene TS-35 ermöglicht eine schnelle Installation in den meisten auf dem Markt erhältlichen Schaltschränken.

- Kompatibilität: Die Möglichkeit der Erweiterung um Hilfskontakte, Auslöser und Antriebe der Serie DX3 erhöht die Funktionalität des Geräts erheblich.

- Lesbarkeit: Ein spezieller Platz an der Vorderseite des Gehäuses ermöglicht die Anbringung einer Stromkreisbeschreibung, was die Identifizierung und Wartung der Anlage erleichtert.

- Sicherheit: Das Bemessungsschaltvermögen von 10000 A bietet Schutz selbst unter schwierigen Netzbetriebsbedingungen.

Dieses Produkt ist unverzichtbar in Einfamilienhäusern, Wohnungen und Bürogebäuden, in denen die Sicherheit der Elektroinstallation Priorität hat. Dank der Verwendung von Schraubklemmen ist die Verbindung der Leiter dauerhaft und sicher, was das Risiko von Ausfällen durch schlechten elektrischen Kontakt minimiert.

Spezifikation

Gerätetyp

Professioneller Fehlerstromschutzschalter (RCD - Residual Current Device) für den Personenschutz in Niederspannungsanlagen.

Netztyp und Phasenanzahl

Gerät für den Einsatz in einphasigen (1-Phasen) Anlagen, das eine Trennung des Stromkreises bei Erkennung von Unregelmäßigkeiten gewährleistet.

Empfindlichkeitscharakteristik

Typ AC - der Schalter reagiert auf sinusförmige Wechsel-Fehlerströme, was der Standard in den meisten Beleuchtungs- und Steckdosenstromkreisen in Wohn- und Bürogebäuden ist.

Bemessungsfehlerstrom

30 mA (0,03 A) - dieser Wert stellt den Standard für den zusätzlichen Schutz dar, der menschliches Leben vor den Folgen der direkten Berührung unter Spannung stehender Teile schützt.

Bemessungsdauerstrom

25 A - maximaler Strom, der kontinuierlich durch die Kontakte des Geräts fließen kann, ohne eine Auslösung oder thermische Schäden zu verursachen.

Polkonfiguration

2-polig (2P), was die gleichzeitige Trennung von Phasen- und Neutralleiter ermöglicht und die Sicherheit bei Wartungsarbeiten erhöht.

Bemessungsschaltvermögen

10000 A (10 kA) - Parameter, der die Fähigkeit des Schalters definiert, Kurzschlussströme sicher zu unterbrechen, ohne das Gerät zu zerstören.

Bemessungsisolations- und Betriebsspannung

230 V AC - optimiert für europäische Standard-Stromnetze.

Betriebsfrequenz

50 Hz - das Gerät ist vollständig für den Betrieb im europäischen Stromnetz geeignet.

Klemmentechnologie

Ausgestattet mit robusten Schraubklemmen (Liftklemmen), die einen sicheren Anpressdruck der Leiter unterschiedlicher Querschnitte garantieren und ein Lockern verhindern.

Erweiterungsmöglichkeiten und Zubehör

Volle Kompatibilität mit dem Zubehör der Serie DX3, einschließlich Hilfskontakten, Signalkontakten, Arbeitsstromauslösern sowie Fernantrieben.

Montagestandard

Geeignet für die Montage auf einer TH-35 Tragschiene (DIN-Schiene), was die Kompatibilität mit den meisten modernen modularen Schaltschränken sicherstellt.

Modulare Abmessungen

Die Breite des Geräts beträgt 2 Module (36 mm), was eine optimale Platznutzung im Schaltschrank ermöglicht.

Zusatzfunktionen des Gehäuses

Integriertes Sichtfenster mit transparenter Klappe für die Stromkreisbeschriftung sowie die Möglichkeit der Einspeisung über Gabel- oder Stiftsammelschienen von oben oder unten.

Haltbarkeit und Materialien

Gehäuse aus nicht brennbarem Kunststoff mit hoher Kriechstromfestigkeit, das Langlebigkeit und Stabilität der elektrischen Parameter gewährleistet.

Inhalt

1x Fehlerstromschutzschalter LE-411509 Legrand

1x Kurzanleitung für Montage und Bedienung

1x Konformitätserklärung des Herstellers

Abmessungen, Gewicht

Produktabmessungen: 75 x 36 x 83 mm (T x B x H)

Verpackungsabmessungen: 40 x 105 x 85 mm (T x B x H)

Produktgewicht: 186 g

Gewicht mit Verpackung: 206 g
